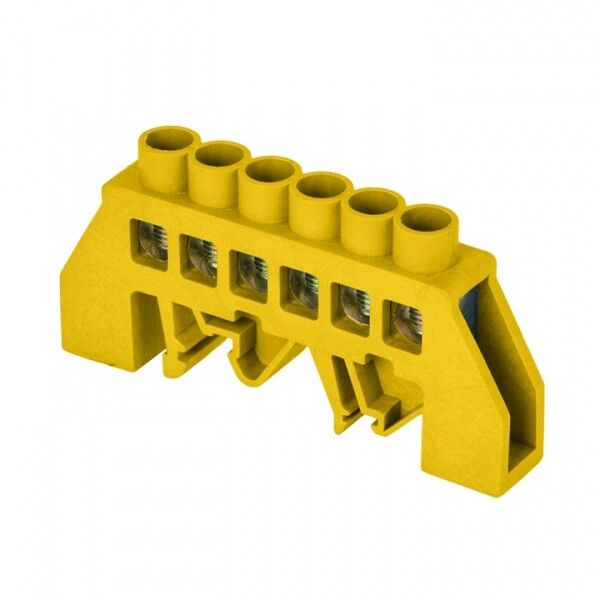

Шина нулевая PE 8х12 6 отвер. латунь желт. нейлоновый корпус комбинированный PROxima EKF sn0-125-6-dpe

Шина нулевая РЕ 8×12 мм 6 отверстий латунь желтая нейлоновый корпус комбинированный PROxima от EKF - надёжное решение для организации нулевого и защитного заземления в распределительных щитах. Артикул sn0-125-6-dpe рассчитана на промышленные условия эксплуатации и совместима с DIN-рейкой.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) и проводников защитного заземления (PE) в электрических щитах. Подходит для установки в комплектных распределительных устройствах (КРУ), силовых щитах и автоматических системах управления. Применяется в промышленности - на станках, конвейерах, насосных станциях, вентиляционных системах и других объектах с высокой нагрузкой.

Технические характеристики

• Количество полюсов: 6 - возможность подключения шести проводников
• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380–400 В
• Материал контактов: латунь с оцинкованным покрытием - обеспечивает долговечность и устойчивость к окислению
• Корпус: нейлон - легкий, ударопрочный, не поддерживающий горение
• Габариты: 8×12 мм - компактный профиль для плотной укладки в щите
• Диапазон сечений проводов: 2,5–16 мм2 - подходит для большинства бытовых и промышленных кабелей
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от воды и пыли
• Температурный диапазон: от –40 до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Способ монтажа: на DIN-рейку - стандартный способ фиксации в щитах

Совместимость и монтаж

Шина нулевая РЕ 8×12 мм 6 отверстий латунь желтая нейлоновый корпус комбинированный PROxima крепится на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть её на рейку - дополнительные крепления не требуются. Каждый винт предназначен для одного провода. Убедитесь, что сечение провода попадает в допустимый диапазон (2,5–16 мм2). Перед затяжкой удалите изоляцию на 8–10 мм, чтобы избежать плохого контакта. Винты имеют круглое основание - это исключает повреждение жилы при закручивании.

Безопасность и стандарты

Изоляторы выполнены из самозагасающего пластика, соответствующего требованиям UL94 V-0. Материалы сертифицированы для работы в электроустановках согласно ГОСТ Р 50030.2 и IEC 60947-7-1. Оцинкованное покрытие контактов снижает риск гальванической коррозии при смешанном использовании меди и алюминия. Ударопрочность корпуса обеспечивает сохранность при случайных механических воздействиях.

Преимущества

• Одинаково безопасно подключает медные и алюминиевые провода благодаря оцинкованному покрытию
• Высокая теплостойкость - не деформируется даже при длительной работе на пределе тока
• Ярко-жёлтый цвет - визуально отличает PE-шину от N-шины, снижает вероятность ошибки при обслуживании
• Круглое основание винта - предотвращает перерезание жилы, особенно важно для многожильных проводов
• Комбинированная конструкция - один элемент выполняет функции и нулевой, и заземляющей шины

Ограничения применения

Не применяйте шину вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий. Не используйте для токов выше 125 А - возможен перегрев и выход из строя. Не рекомендуется применять в помещениях с постоянной повышенной влажностью (бассейны, промывочные участки) без дополнительной герметизации. Не заменяет полноценную заземляющую шину в системах TN-C-S без правильного разделения PEN-проводника.

Примеры использования

• Щит освещения в производственном цехе - подключение заземления всех светильников
• ЧПУ-станок с частотником - сборка нуля и заземления внутри электронного ящика
• Автоматический конвейер - организация общего заземления для двигателей и контроллеров
• Аварийный источник питания - распределение PE между несколькими устройствами

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком толстые провода (более 16 мм2) не войдут, слишком тонкие (менее 2,5 мм2) могут выпасть при вибрации
• Затягивайте винты усилием 0,5–0,7 Нм - недостаточно или слишком сильно может повредить контакт
• При подключении нескольких проводов одного сечения - равномерно распределяйте нагрузку по всем полюсам
• Обязательно пометьте шину этикеткой “PE” - это требуется по ПУЭ и снижает риск аварий
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в средах с вибрацией или химическими испарениями
