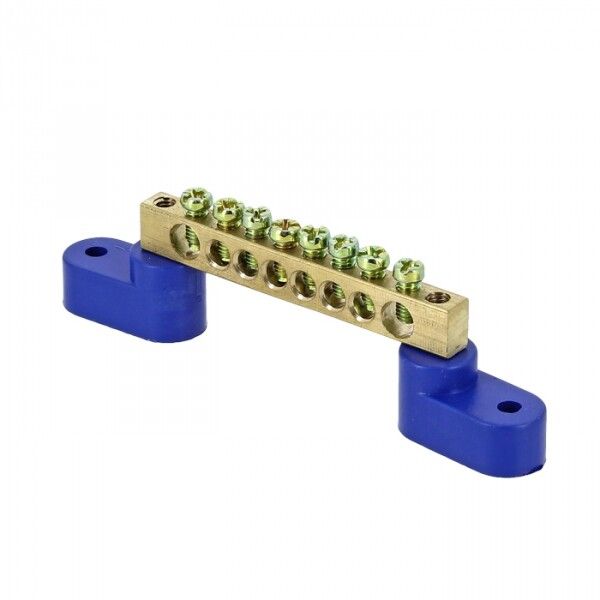

Шина нулевая N 8х12 8 отвер. латунь 2 син. угловых изолятора PROxima EKF sn0-125-08-2

Шина нулевая 8х12 мм 125А 8 отверстий латунь 2 синих угловых изолятора от EKF серии PROxima - это надёжная распределительная шина для соединения нулевых проводников в щитах промышленного и коммерческого оборудования. Латунная основа и два синих изолятора обеспечивают безопасную фиксацию и долговечность даже в условиях высокой нагрузки.

Назначение и область применения

Эта шина используется для создания единой точки подключения нулевых проводников (N) в электрических щитах. Подходит для установки в комплектных распределительных устройствах (КРУ), щитах управления, автоматических системах и других объектах промышленной автоматизации. Применяется там, где требуется надёжное и доступное распределение нуля между несколькими цепями - например, на станках, конвейерах, осветительных щитах и системах вентиляции.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество точек подключения: 8 отверстий
• Габариты: 8×12 мм
• Материал: латунь (проводящая часть), никелированная поверхность для антикоррозийной защиты
• Диапазон сечений подключаемых проводов: 2,5–16 мм2
• Тип подключения: винтовой зажим
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого корпуса
• Рабочая температура: от –40 C до +105 C
• Количество полюсов: 1 (только ноль)
• Изоляция: два синих угловых изолятора для крепления на DIN-рейку или стенку

Совместимость и монтаж

Шина крепится на DIN-рейку или жёстко фиксируется на стенке щита с помощью двух синих угловых изоляторов. Для монтажа используются винты M4, соответствующие стандартным отверстиям. Установка возможна в любых типах щитов - металлических, пластиковых, герметичных. Обязательно соблюдайте посадочные размеры: габариты шины 8×12 мм позволяют использовать её в большинстве стандартных щитов, но проверьте свободное место перед установкой. Каждый винт рассчитан на один провод сечением от 2,5 до 16 мм2. Не допускается перегрузка одного контакта более чем одним проводом.

Безопасность и стандарты

Шина соответствует требованиям к распределительным элементам для низковольтных систем. Материал - латунь с никелированием - обеспечивает устойчивость к окислению и хорошую электропроводность. Однако степень защиты IP00 означает, что шина не защищена от пыли, влаги и случайного прикосновения - она должна использоваться исключительно внутри закрытых электрощитов. Нельзя применять вне помещений или в сырых средах без дополнительной защиты.

Преимущества

• Высокая теплостойкость материала позволяет работать при температурах до +105 C - идеально для нагревающихся щитов
• Никелирование снижает риск коррозии и увеличивает срок службы
• Чёткая цветовая маркировка синих изоляторов помогает отличить нулевую шину от заземляющей (PE)
• 8 отверстий дают достаточное количество точек подключения для сложных схем без необходимости удлинителей
• Совместима с широким спектром проводов - от 2,5 до 16 мм2 - универсальность для разных задач

Ограничения применения

• Не применяется в открытых помещениях, на улице или во влажных средах - IP00 не обеспечивает защиту
• Запрещено использовать для заземления (PE); эта шина предназначена только для нуля (N)
• Не рекомендуется для многократного демонтажа - винтовые зажимы теряют контактное давление после нескольких разборок
• Не подходит для проводов меньше 2,5 мм2 или больше 16 мм2 - возможен перегрев или плохой контакт

Примеры использования

• Подключение нулевых проводов от трёхфазных двигателей в щите управления
• Объединение нулей от группы светильников в офисном щите
• Распределение нуля в системах автоматического контроля технологических процессов
• Формирование нулевой шины в распределительных щитах торгового центра или складского комплекса

Практические советы

• Перед монтажом проверьте, чтобы все провода имели сечение в пределах 2,5–16 мм2 - используйте калибровщик или штангенциркуль
• Затягивайте винты равномерно, без перекосов; переусердствовать нельзя - можно повредить резьбу или деформировать латунь
• После сборки протестируйте каждый контакт тестером на отсутствие повышенного сопротивления
• Если в щите есть несколько шин - пометьте каждую этикеткой: “N” для этой модели, “PE” для заземления
• При замене старой шины - сохраняйте порядок подключения проводов, чтобы не перепутать фазы и ноль
