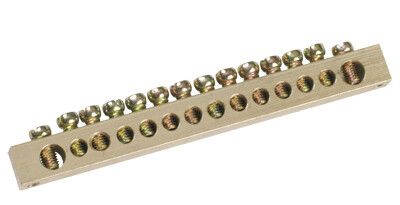

Шина PEN "земля-ноль" 8х12мм 8/2 (8групп/крепеж по краям) | YNN21-08-100 IEK

Шина PEN земля-ноль 8х12 мм 8/2 (8 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn21-08-100 обеспечивает комбинированное заземление и зануление для восьми групп нагрузок, что делает её удобным решением для монтажа в промышленных и жилых объектах.

Назначение и область применения

Шина PEN земля-ноль 8х12 мм 8/2 используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых распределительных щитах, где требуется одновременное подключение нескольких цепей к общей системе заземления. Подходит для установки в электроустановках напряжением до 380 В, в том числе в промышленном оборудовании, системах освещения, насосных станциях и автоматизированных линиях.

Технические характеристики

• Количество контактов: 8 групп - позволяет подключить до 8 отдельных проводников
• Номинальный ток: 125 А - выдерживает высокую нагрузку без перегрева
• Материал: латунь - обеспечивает хорошую электропроводность и устойчивость к коррозии
• Габариты: 8×12 мм - оптимальная толщина для механической прочности и тепловой стойкости
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством стандартных медных проводов
• Рабочий температурный диапазон: от -40 до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без замены
• Цвет: желтый - визуально отличается от фазных шин, снижает риск ошибок при обслуживании
• Отделка: необработанная - требует осторожной установки, чтобы не повредить контактную поверхность

Совместимость и монтаж

Шина PEN земля-ноль 8х12 мм 8/2 крепится исключительно по краям через специальные изоляторы. Устанавливается на DIN-рейку шириной 35 мм или прямо на металлическую панель щита. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Монтажная плата предполагает фиксацию болтами, поэтому необходимо соблюдать момент затяжки - не переусердствовать, чтобы не деформировать латунную основу. Не применяйте для крепления саморезов или гвоздей - возможна потеря герметичности контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Латунная конструкция обеспечивает безопасную работу при повышенных токах. Желтый цвет соответствует нормам маркировки PEN-проводников. Отсутствие покрытия не влияет на безопасность, но требует контроля за состоянием поверхности при эксплуатации в агрессивных средах.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите и упрощает схему
• Высокая плотность контактов (8 групп) - идеальна для сложных распределительных систем
• Устойчивость к коррозии благодаря материалу - долговечность даже во влажных помещениях
• Стандартный шаг крепления - совместим с типовыми DIN-рейками и корпусами щитов IEK
• Чёткая визуальная маркировка цветом - минимизирует риск путаницы при ремонте

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен химический контакт и окисление
• Не имеет изолирующего покрытия - запрещён монтаж в местах с постоянным воздействием влаги без дополнительной защиты
• Запрещено использовать в качестве фазной шины - нарушает принципы TN-S/TN-C-S систем
• Не подходит для частых демонтажей - латунь мягче стали, резьбовые отверстия могут выйти из строя после 3–4 перестановок

Примеры использования

• Подключение группы розеток в квартире - один вход N+PE, восемь выходов к розеткам
• Щит управления конвейерной линией - объединение защитных проводов всех двигателей
• Аварийное освещение - сборка нулевых проводов от нескольких светильников
• Система пожарной сигнализации - точечное заземление контроллеров и датчиков

Практические советы

• Перед монтажом проверьте, что сечение подводящих проводов не превышает 25 мм2 - иначе невозможно надёжное зажатие
• Используйте только наконечники типа НШВИ или НШВИ-2 - они обеспечивают равномерное давление на латунную пластину
• При установке на панель щита - просверлите отверстия точно по меткам, не допускайте перекоса
• Проверяйте затяжку болтов каждые 1–2 года - особенно в условиях вибраций (например, рядом с насосами)
• Не смешивайте эту шину с другими моделями IEK (например, 8/1) в одном щите - различаются точки крепления и схемы подключения
