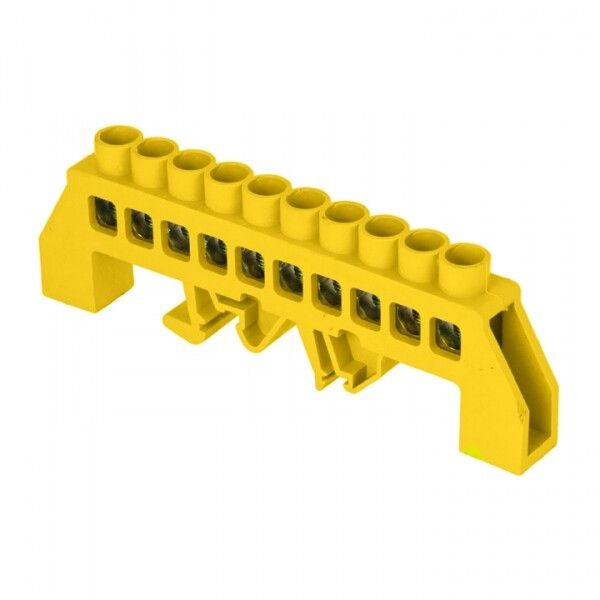

Шина нулевая PE 8х12 10 отвер. латунь желт. нейлоновый корпус комбинированный PROxima EKF sn0-125-10-dpe

Шина нулевая PE 8×12 мм 10 отверстий латунь желтая нейлоновый корпус комбинированный PROxima от EKF - надёжная сборная шина для организации систем заземления и нулевого провода в распределительных щитах. Артикул sn0-125-10-dpe сочетает прочную латунную шину с термостойким нейлоновым корпусом, обеспечивая долговечность даже в условиях промышленного оборудования.

Назначение и область применения

Эта шина используется для соединения нескольких проводников заземления (PE) и нулевого провода (N) в одном месте. Применяется в распределительных устройствах: силовых щитах, автоматических выключателях, частотных преобразователях и других комплектах КИПиА. Подходит для объектов промышленной автоматизации, энергообъектов и объектов ЖКХ, где требуется централизованное заземление и нейтрализация.

Технические характеристики

• Размер шины: 8 × 12 мм - оптимальная площадь сечения для передачи тока без перегрева;
• Количество отверстий: 10 точек подключения - позволяет подсоединить до десяти проводов одновременно;
• Номинальный ток: 125 А - способна работать длительно при нагрузках до этого значения;
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети переменного тока;
• Материал: латунь - высокая электропроводность и коррозионная стойкость; поверхность покрыта никелем для снижения окисления;
• Диапазон сечений проводов: 2,5–16 мм2 - совместима с большинством стандартных медных жил;
• Тип подключения: винтовые зажимы - обеспечивают плотный контакт без повреждения жилы;
• Степень защиты IP20: защищена от доступа пальцев и предметов более 12 мм, но не герметична - применяется внутри закрытых щитов;
• Температурный диапазон: от –40 C до +105 C - работает в холодных помещениях и нагретых зонах рядом с оборудованием;
• Ударопрочность: да - корпус выдерживает механические воздействия при монтаже и эксплуатации;
• Цвет: жёлтый - соответствует цветовой маркировке PE-проводников по ГОСТ Р 50462;
• Способ монтажа: на DIN-рейку - легко фиксируется в любом типовом щите без дополнительных креплений.

Совместимость и монтаж

Шина PROxima совместима со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка занимает несколько секунд: просто защёлкните её на рейку. Для подключения используйте гаечный ключ или отвёртку - момент затяжки не требует специального усилия, достаточно плотного контакта. Не допускается использование инструментов с острыми кромками, чтобы не повредить латунную поверхность. Все винты имеют антикоррозийное покрытие - не нуждаются в смазке.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 60947-7-1 и ГОСТ Р 50030.2. Шина имеет сертификат соответствия ЕАЭС. Цветовая маркировка (жёлтый) соответствует нормам для PE-проводников. Отсутствие открытых токоведущих частей исключает риск случайного прикосновения при установленном корпусе.

Преимущества

• Высокая теплопроводность латуни предотвращает перегрев при максимальной нагрузке;
• Никелирование увеличивает срок службы контактов и снижает сопротивление перехода;
• Нейлоновый корпус не проводит ток, не горит и не деформируется при нагреве;
• Чёткая маркировка цветом упрощает диагностику и обслуживание;
• Готовая конструкция экономит время монтажа по сравнению с самостоятельным изготовлением шины из провода.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендовано использовать в средах с агрессивными химическими веществами (например, кислоты, растворители);
• Запрещён монтаж в местах постоянного механического воздействия - удары или вибрация могут ослабить контакт;
• Подключение проводов сечением менее 2,5 мм2 возможно, но требует проверки плотности зажима - возможен люфт;
• Не следует применять вместо основной шины PEN - она предназначена только для PE/N после разделения системы TN-S/TN-C-S.

Примеры использования

• Объединение всех заземляющих проводов от станков, насосов и освещения в промышленном цехе;
• Центральный узел заземления в щите управления лифтом;
• Распределение нуля между несколькими автоматами в этажном щите многоквартирного дома;
• Формирование шины PE в частном доме при модернизации старой системы TT в TN-S.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод не войдёт в отверстие, слишком тонкий может болтаться;
• Не затягивайте винты сверх меры - латунь мягче стали, есть риск срезать резьбу;
• При использовании в щитах с большим числом шин - соблюдайте минимальный шаг между ними (не менее 10 мм) для теплоотвода;
• После монтажа сделайте контрольный замер сопротивления контакта - он не должен превышать 0,1 Ом;
• При необходимости можно дополнительно пометить каждую клемму биркой - особенно важно в сложных системах с множеством ответвлений.
