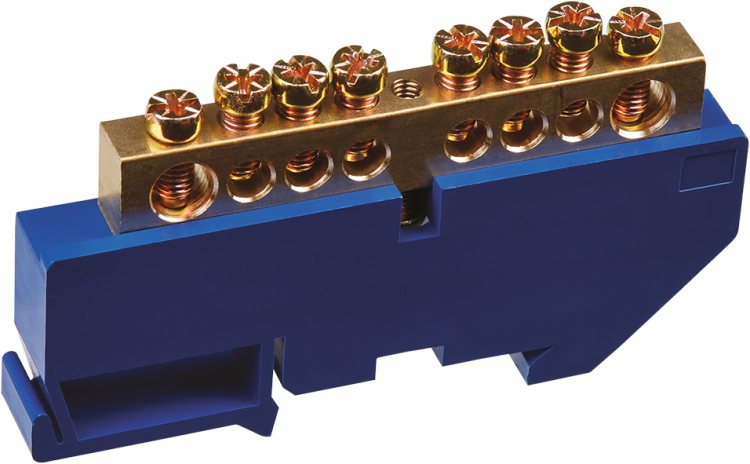

Шина нулевая на DIN-изоляторе 8х12-8 Navigator 71159 17295

Шина нулевая на DIN-изоляторе 8х12-8 NBB-M812-8D/B - это надёжное устройство для распределения нулевых проводников в электрощитах. Произведённая компанией Navigator, эта шина обеспечивает безопасное и долговечное соединение рабочих и защитных нулей в установках до 400 В, особенно там, где важна компактность и устойчивость к перегрузкам.

Назначение и область применения

Шина нулевая на DIN-изоляторе 8х12-8 NBB-M812-8D/B используется для объединения нескольких нулевых проводников - как рабочих (N), так и защитных (PE) - в одном месте. Подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется в системах TN-S и TN-C-S, где требуется чёткое разделение и надёжное соединение нулевых проводников. Устройство рассчитано на работу в условиях постоянной нагрузки до 125 А и напряжения до 400 В.

Технические характеристики

• Номинальный ток: 125 А - выдерживает длительную нагрузку без перегрева
• Количество контактов: 8 - позволяет подключить восемь проводников
• Способ подключения: винтовой - надёжное и проверенное соединение
• Диапазон сечений проводов: 4–15 мм2 - совместим с большинством стандартных кабелей
• Напряжение: до 400 В - соответствует требованиям сетей 220/380 В
• Материал контактной части: латунь - высокая проводимость и коррозионная стойкость
• Изолятор: негорючий пластик - предотвращает замыкание между фазами и корпусом
• Цвет: синий - стандартизированный цвет для нулевых шин
• Способ монтажа: на DIN-рейку + крепление винтом - гибкая установка
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая на DIN-изоляторе 8х12-8 NBB-M812-8D/B легко крепится на стандартную DIN-рейку шириной 35 мм. Для фиксации используются два винта на основании устройства - они обеспечивают прочное положение даже при вибрациях. Каждый из восьми зажимов имеет доступную площадь для затяжки отвёрткой. Рекомендуется использовать отвёртку с плоским наконечником подходящего размера - не переусердствуйте с моментом затяжки, чтобы не повредить латунные контакты. Монтаж допускается как в вертикальном, так и горизонтальном положении.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Латунные контакты и негорючий изолятор снижают риск возгорания. Защита контактов выполнена в виде крышек - предотвращают случайное прикосновение и попадание сторонних предметов. Шина не содержит свинца и других запрещённых веществ, что делает её экологически безопасной. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для шинного оборудования.

Преимущества

• Высокая теплостойкость благодаря латунным контактам - меньше потерь энергии
• Удобная система защиты контактов - безопаснее при обслуживании
• Чёткое разделение нулей - упрощает диагностику и модификацию цепей
• Стандартный синий цвет - сразу видно, что это нулевая шина
• Подходит для частых операций подключения/отключения - винты не теряют плотность захвата

Ограничения применения

Не применяйте шину в средах с повышенной химической агрессивностью - латунь может окисляться при воздействии паров кислот или солей. Нельзя использовать для подключения проводов сечением менее 4 мм2 или более 15 мм2 - это нарушит контакт и вызовет нагрев. Также не рекомендуется применять в качестве фазной шины - даже при наличии изоляции она не предназначена для работы под напряжением выше 400 В. Не монтируйте рядом с источниками сильного тепла - температура окружающей среды не должна превышать +40 C.

Примеры использования

• Распределительный щит многоквартирного дома - сборка всех PE и N проводников от этажных щитков
• Промышленный автоматический станок - подключение защитного нуля от частотника и управления
• Щит освещения офиса - объединение нулей от групп светильников
• Электроустановка в кафе или ресторане - обеспечение требований ПУЭ к разделению N и PE

Практические советы

• Перед монтажом проверьте сечение каждого провода - он должен точно попадать в диапазон 4–15 мм2
• Зачищайте концы проводов на 8–10 мм - слишком длинная зачистка может привести к замыканию на соседние контакты
• Не смешивайте медные и алюминиевые провода на одной шине - возможна электрохимическая коррозия
• После монтажа сделайте контрольную затяжку через неделю - некоторые контакты слегка “оседают” после первого включения
• При использовании в сырых помещениях (например, в подвале) дополнительно используйте герметичные колпачки на винтах
• Артикулы 71159 и 17295 - это один и тот же продукт; различаются только по партиям поставки
