Корпус металлический ЩРн-12з-0 (ВхШхГ) 240х330х120мм У2 IP54 TITAN 3 | MKM11-N-12-54-Z IEK

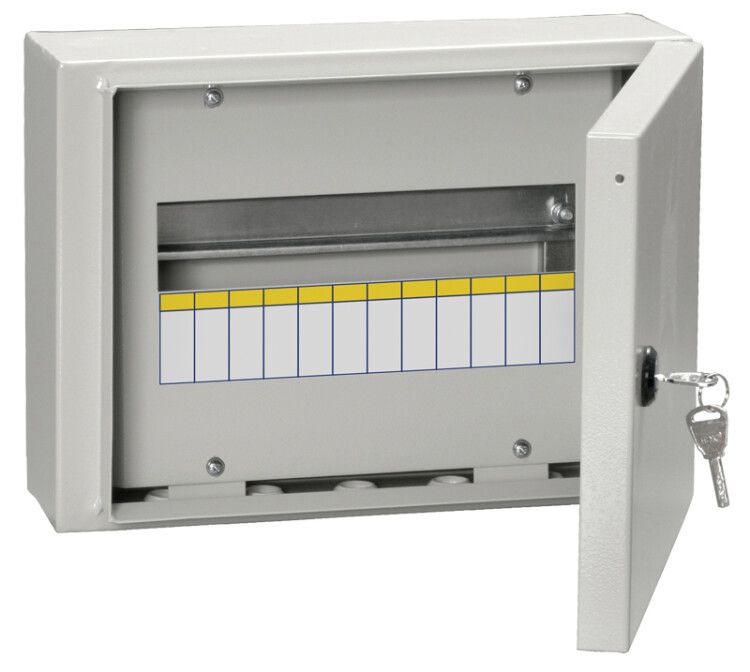

Корпус металлический ЩРн-12 (240х330х120 мм) IP54 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях сухих помещений. Артикул mkm11-n-12-54-z рассчитан на 12 модулей DIN, имеет степень защиты IP54 и предназначен для открытой установки. Подходит для бытовых и административных объектов.

Назначение и область применения

Корпус металлический ЩРн-12 используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в электрощитах. Применяется в жилых домах, квартирах, гаражах, офисах и небольших производственных помещениях. Подходит для распределения электроэнергии внутри одного этажа или зоны. Корпус ЩРн-12 обеспечивает физическую защиту компонентов и предотвращает случайный доступ к токоведущим частям.

Технические характеристики

• Габариты: 240×330×120 мм
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Количество модулей DIN: 12 (один ряд)
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Количество вводов: 5 отверстий диаметром 20 мм, расположены снизу корпуса
• Наличие замка: да - возможность запирания двери для безопасности
• Наличие DIN-рейки: да - уже установленная рейка для крепления модулей
• Цвет: серый
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C и относительной влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩРн-12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Монтаж осуществляется открытым способом - на стену с помощью дюбелей или саморезов. Отверстия для ввода кабеля (D20 мм) позволяют провести до 5 кабелей снаружи внутрь щита. Для герметизации рекомендуется использовать резиновые вводы или термоусадочные трубки. Крепление DIN-рейки выполнено заранее - её не нужно устанавливать дополнительно.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и прошёл лабораторные испытания на прочность, герметичность и электробезопасность. Степень защиты IP54 гарантирует работу в условиях возможного попадания пыли и капель воды - например, в гараже или на лестничной клетке. Наличие замка позволяет исключить несанкционированный доступ. Серия TITAN от IEK выпускается в России, что подтверждает соответствие местным условиям эксплуатации.

Преимущества

• Уже собранная DIN-рейка снижает время монтажа
• Пятикратный ввод кабелей - удобно для распределения питания от одной точки
• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 делает щит пригодным для использования в неотапливаемых помещениях
• Лаконичный дизайн и единый цвет (серый) подходят для любых интерьеров
• Фиксированная толщина стали (0,8–1,0 мм) обеспечивает долговечность без перегрузки веса

Ограничения применения

• Не предназначен для установки во влажных средах (баня, бассейн, улица)
• IP54 не защищает от прямого потока воды - нельзя использовать под открытым небом
• Максимальный ток 100 А - не подходит для главных вводов в крупных зданиях
• Корпус некомплектный: не входят автоматические выключатели, УЗО, клеммы - всё необходимо докупать отдельно
• Подходит только для однорядной сборки - невозможно увеличить количество модулей свыше 12

Примеры использования

• Распределительный щит в квартире - управление освещением, розетками, кухонной техникой
• Щит в гараже - питание света, розеток, сварочного аппарата
• Административное помещение - распределение энергии между несколькими комнатами
• Объекты малой коммерции: кафе, мини-маркеты, мастерские

Практические советы

• Перед монтажом проверьте, чтобы отверстия D20 мм совпадали с диаметрами ваших кабелей - при необходимости используйте переходники или резиновые вводы
• При использовании в холодном помещении учтите, что пластиковые элементы (например, клеммы) становятся хрупкими ниже −25C
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг корпуса - не закрывайте его шкафами или материалами
• При сборке щита следите, чтобы все провода были надёжно затянуты - особенно на вводах, где ток до 100 А
• Щит ЩРн-12 от IEK хорошо сочетается с продукцией серии TITAN - выбирайте автоматы и УЗО из этой же линейки для совместимости по размерам и качеству
