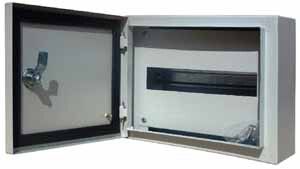

Корпус метал. навесной 250х300х120 12 мод. IP54 ЩРН-12 | 30250DEK DEKraft APC

Корпус навесной металлический ЩРН-12 250х300х120 12 модулей IP54 от DEKraft - это готовый распределительный щит для открытой установки, рассчитанный на монтаж 12 модульных устройств в один ряд. Подходит для сборки автоматических выключателей, УЗО, контакторов и других компонентов в условиях с повышенной запыленностью или влажностью. Артикул 30250dek соответствует серии декрафтовских металлических корпусов ЩРН.

Назначение и область применения

ЩРН-12 предназначен для внутренней установки коммутационного оборудования в системах распределения электроэнергии напряжением до 220 В. Применяется в жилых домах, офисах, производственных помещениях, на объектах с ограниченным доступом. Подходит для монтажа в местах, где требуется защита от пыли и брызг воды - например, в цехах, на кухнях, в подъездах, на улице под навесом. Крышка с пазом обеспечивает возможность установки пломб и замков, что делает щит подходящим для административного контроля.

Технические характеристики

• Форм-фактор: 250×300×120 мм
• Количество модулей: 12 (по 18 мм каждый)
• Количество рядов: 1
• Материал корпуса: сталь с порошковым покрытием (цвет RAL 7035)
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• DIN-рейка: встроенная, для стандартных модульных устройств
• Клеммы: есть крепления для нулевой (N) и защитной (PE) шины
• Заземление: два болта - на дверце и на корпусе
• Крышка: закрытого типа, с пазом для пломбы/замка, снабжена ключом
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и относительной влажности до 95%
• Номинальный ток: до 125 А (для всей системы, не для одного устройства)
• Подключение кабелей: верхнее и нижнее
• Комплектность: некомплектный - внутри только корпус, рейки, клеммы, болты. Автоматы, УЗО, провода - не входят

Совместимость и монтаж

ЩРН-12 совместим с любыми модульными устройствами стандарта 18 мм (например, ABB, Schneider Electric, IEK, Legrand). Монтаж выполняется на стену с помощью предварительно установленных кронштейнов или через отверстия в задней стенке. Для фиксации используйте анкеры или саморезы с дюбелями. Ввод кабелей возможен как сверху, так и снизу - выбирайте вариант в зависимости от трассировки проводки. Перед монтажом проверьте, чтобы посадочные отверстия под кабели были закрыты заглушками, если не используются. После установки оборудования закройте крышку и опломбируйте её, если требуется.

Безопасность и стандарты

Изделие соответствует ГОСТ 14254-96 (IP54) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Конструкция исключает случайный доступ к токоведущим частям благодаря съемной фальшпанели перед оборудованием. Наличие двух точек заземления (на дверце и корпусе) гарантирует надёжную связь с контуром заземления. Все металлические части корпуса эквипотенциальны.

Преимущества

• Высокая механическая прочность - стальной корпус выдерживает удары и нагрузки
• Защита IP54 позволяет использовать в сложных средах без дополнительных кожухов
• Встроенные DIN-рейки и клеммы снижают время сборки
• Два варианта ввода кабелей дают гибкость при проектировании
• Ключевой замок и паз для пломбы обеспечивают безопасность и соответствие требованиям энергонадзора
• Цвет RAL 7035 - универсальный серый, хорошо сочетается с другими элементами инженерных систем

Ограничения применения

• Не предназначен для установки вне помещений под открытым небом - даже IP54 не защищает от длительного воздействия дождя или прямого потока воды
• Не рекомендуется для установки в местах с постоянным воздействием масла, кислот или растворителей - покрытие не устойчиво к агрессивной химии
• Некомплектный состав требует самостоятельного приобретения всех модульных устройств и кабелей
• Ограниченная глубина (120 мм) не позволяет установить крупные устройства с высокими габаритами (например, некоторые типы автоматов с функциями перегрузки и короткого замыкания в одном корпусе)
• Не подходит для многорядных схем - только однорядная компоновка

Примеры использования

• Электрощит в подъезде многоэтажного дома - распределение питания на этажи
• Щит управления на участке производства - питание станков, освещения, вентиляции
• Распределительный щит в кафе или ресторане - для групповой защиты кухонного оборудования
• Автономный щит на даче - для организации ввода и распределения по комнатам

Практические советы

• Перед монтажом проверьте, что посадочный диаметр отверстий под кабели соответствует вашему сечению - при необходимости просверлите новые отверстия, соблюдая изоляцию
• Используйте термоусадочные трубки или кабельные вводы для герметизации входов, особенно если щит находится во влажной среде
• При установке нескольких щитов рядом оставляйте минимум 10–15 см между ними для удобства обслуживания
• Не забудьте подключить PE-шину к основному контуру заземления - это обязательное условие безопасности
• При заказе убедитесь, что вам нужен именно некомплектный вариант - если нужны автоматы, они должны быть указаны отдельно
• ЩРН-12 от DEKraft легко заменяет аналоги от SE (Dekraft) - артикулы совпадают, конструктив идентичен
