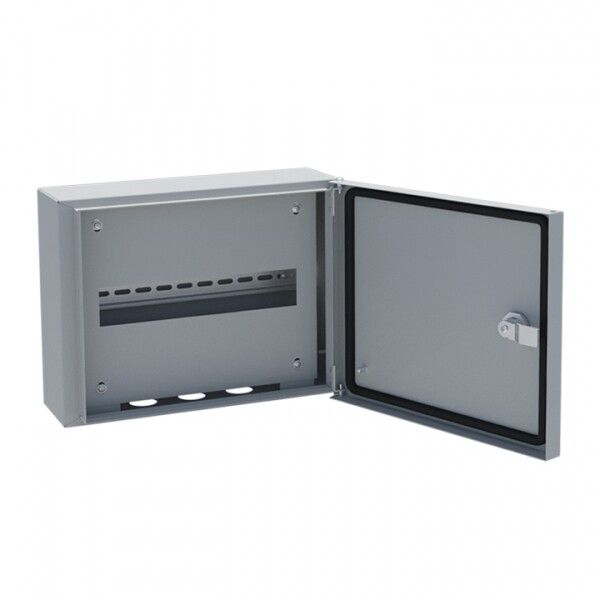

Щит распределительный навесной ЩРН-12 (ВхШхГ) 265х310х120мм IP54 EKF Basic|mb24-12-bas|EKF

Щит распределительный навесной ЩРН-12 (265х310х120) IP54 от EKF - это надёжный корпус для сборки распределительных устройств в условиях повышенной запылённости или влажности. Модель из серии Basic предназначена для установки на стену и подходит для бытовых и промышленных объектов, где требуется компактное решение с защитой IP54.

Назначение и область применения

Щит распределительный навесной ЩРН-12 (265х310х120) IP54 используется для монтажа автоматических выключателей, УЗО, реле и другого модульного оборудования в количестве до 12 модулей. Подходит для установки в помещениях с высокой влажностью, на улице под навесом, в подъездах, котельных, насосных станциях и других местах, где важна защита от пыли и брызг воды. Корпус не предназначен для открытого монтажа в условиях постоянного воздействия дождя или прямого попадания струй воды.

Технические характеристики

• Габариты: 265×310×120 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от брызг воды со всех сторон
• Количество модулей DIN: 12 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием серого цвета
• Тип крышки: закрытого типа с плотным прилеганием
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Глубина установочная: 120 мм - позволяет разместить оборудование с максимальной глубиной до этого значения
• Количество рядов: один - односторонняя компоновка модулей
• DIN-рейка: есть, предварительно установленная
• Гарантия: 60 месяцев (5 лет)
• Покрытие двери: сплошной полиуретановый уплотнитель

Совместимость и монтаж

Щит распределительный навесной ЩРН-12 (265х310х120) IP54 совместим с любым модульным оборудованием, соответствующим стандарту DIN EN 60715. Для монтажа используются четыре точки крепления на задней стенке - достаточно просверлить отверстия в стене и зафиксировать щит саморезами или анкерами. Учитывайте, что глубина 120 мм ограничивает использование габаритных аппаратов - например, некоторых УЗО с увеличенной конструкцией. Кабели заводятся через два штатных входа (верхний и нижний) с возможностью фиксации с помощью кабельных вводов (не входят в комплект).

Безопасность и стандарты

Щит распределительный навесной ЩРН-12 (265х310х120) IP54 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Наличие замка и уплотнителя на двери обеспечивает безопасную эксплуатацию в общественных и промышленных зонах. Серия Basic прошла проверку на механическую прочность и устойчивость к коррозии. Однако, в отличие от серии PROxima, здесь отсутствуют внутренние поводки заземления - их необходимо смонтировать дополнительно при необходимости.

Преимущества

• Уплотнитель на двери обеспечивает надёжную защиту IP54 без дополнительных затрат
• Стальной корпус устойчив к деформации при внешних нагрузках
• Замок исключает случайное открытие и повышает уровень безопасности
• Предустановленная DIN-рейка экономит время монтажа
• Высокий гарантийный срок - 5 лет - свидетельствует о долговечности материала

Ограничения применения

• Не подходит для установки в условиях постоянного контакта с водой - IP54 не является водонепроницаемостью для струй или погружения
• Ограниченная глубина (120 мм) не позволяет использовать крупногабаритные устройства, такие как некоторые АВ с двойным расцепителем или мощные преобразователи частоты
• Отсутствие в комплекте поводков заземления требует самостоятельной прокладки провода PE
• Нет встроенной системы маркировки - необходимо самостоятельно нанести этикетки на автоматы
• Меньшая толщина стали по сравнению с серией PROxima делает корпус менее устойчивым к ударным нагрузкам

Примеры использования

• Электрощит в подъезде многоквартирного дома - для группового автомата, УЗО и счётчика
• Распределительный щит на кухне кафе - для питания плиты, холодильника и освещения
• Щит на участке - для управления светом во дворе и питанием насоса
• Оборудование малого цеха - для контроля трёхфазного двигателя и вспомогательных потребителей

Практические советы

• Перед монтажом проверьте, что все модули помещаются в 12 слотов - учтите ширину каждого аппарата (например, двухполюсный автомат занимает 2 модуля)
• Используйте кабельные вводы с резиновыми прокладками для герметизации входов - они продлевают срок службы уплотнителя
• При установке в сыром месте рекомендуется проложить дополнительный контур заземления, так как поводки в комплект не входят
• Для удобства обслуживания оставьте свободное место вокруг щита - минимум 30–40 см спереди
• Щит распределительный навесной ЩРН-12 (265х310х120) IP54 от EKF - оптимальный выбор для бюджетных проектов, где важна надёжность, а не эстетика
