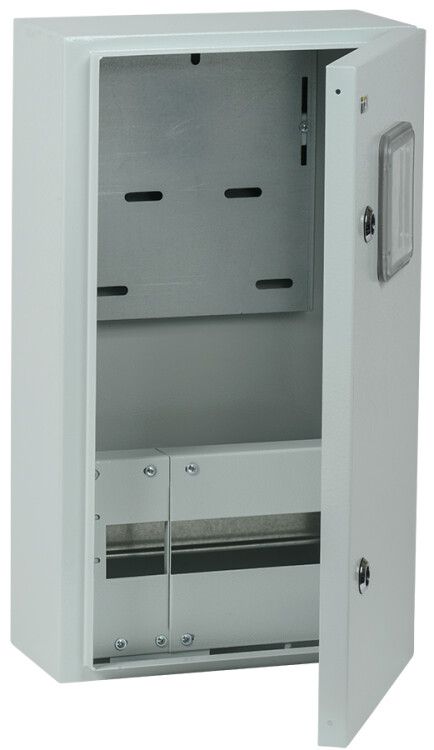

Корпус металлический ЩУРн-3/12зо-0 У2 IP54 (540х310х165мм) TITAN | MKM32-N-12-54-ZO IEK

Корпус металлический ЩУРн-3/12 (540х310х165 мм) IP54 У2 от бренда IEK - это надежный накладной щит для сборки учетно-распределительных устройств в условиях повышенной запыленности и влажности. Артикул mkm32-n-12-54-zo подойдет для установки в жилых, коммерческих и промышленных объектах, где требуется защита от внешних воздействий и компактная организация электропроводки.

Назначение и область применения

Корпус ЩУРн-3/12 предназначен для монтажа учетно-распределительных щитов, которые обеспечивают ввод электроэнергии, её измерение через счетчики и распределение по групповым цепям. Подходит для работы в сетях до 400 В переменного тока. Применяется в квартирах, офисах, производственных помещениях, на объектах ЖКХ и малого бизнеса. Особенно эффективен там, где нужна защита от пыли и брызг воды - например, в подъездах, на улице или в цехах с высокой влажностью.

Технические характеристики

• Габариты: 540×310×165 мм - позволяет разместить до 12 модулей DIN
• Материал корпуса: листовая сталь с порошковым покрытием - прочный, устойчив к механическим повреждениям
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех направлений
• Класс климатического исполнения: У2 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Количество модулей DIN: 12 - хватает для установки автоматических выключателей, УЗО, счетчика и других модульных устройств
• Наличие места под счетчик: да - предусмотрено специальное окно для фиксации однофазного или трехфазного счетчика
• Наличие DIN-рейки: да - уже установленная стальная рейка для быстрого крепления оборудования
• Цвет: серый - соответствует стандартному цвету промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩУРн-3/12 совместим со всеми типовыми модульными устройствами, соответствующими стандарту DIN EN 60947. Монтаж осуществляется накладным способом - к стене с помощью дюбелей или анкеров. Для этого в задней части корпуса есть четыре точки крепления. Перед установкой проверьте, что поверхность ровная и не подвержена постоянному намоканию. Кабели заводятся через предварительно подготовленные отверстия в нижней и верхней частях корпуса. Открытые провода внутри должны быть закреплены с помощью кабельных зажимов.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Сертифицирован для использования в системах TN-S и TN-C-S. Напряжение до 400 В соответствует классу II по защите от поражения электрическим током. Корпус не является взрывозащищенным - не применяйте в опасных зонах с горючими газами или пылью.

Преимущества

• Жесткая стальная конструкция обеспечивает долговечность и устойчивость к деформациям
• Встроенная DIN-рейка экономит время монтажа - не нужно устанавливать ее отдельно
• Функциональное место под счетчик исключает необходимость доработки корпуса
• Защита IP54 снижает риск отказа из-за пыли и влаги - особенно важно для мест с ограниченным доступом
• Серый цвет легко сочетается с другими элементами электромонтажа и не требует дополнительной окраски

Ограничения применения

• Не предназначен для наружной установки под открытым небом - даже при IP54 возможна коррозия при длительном контакте с осадками
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щелочи, растворители)
• Не подходит для помещений с температурой ниже −25C или выше +40C
• Не имеет встроенной системы вентиляции - при большой нагрузке и плотной компоновке возможен перегрев; необходимо контролировать тепловую нагрузку
• Не используется в качестве основного шкафа для силового оборудования мощностью более 100 А - для таких задач нужны более крупные модели

Примеры использования

• Вводный щит в многоквартирном доме - учет энергии и распределение по этажам
• Щит на входе в офис или магазин - защита от перегрузок и управление освещением
• Распределительный щит в цеху - питание станков, конвейеров, светильников
• Щит на лестничной клетке - учет потребления и защита квартирных линий

Практические советы

• Перед монтажом проверьте внутренние размеры: 540 мм по ширине позволяют разместить максимум 12 модулей 18 мм каждый - не забудьте про зазоры между устройствами
• Если планируете установить счетчик, выбирайте модель с креплением на DIN-рейку или с фланцем - так он будет надежнее зафиксирован
• При прокладке кабелей используйте кабельные вводы с уплотнителями - они сохранят степень защиты IP54
• Не перегружайте корпус: 12 модулей - это предел. Если нужно больше - берите ЩУРн-3/18 или аналогичную модель
• Артикул mkm32-n-12-54-zo - это точный номер для заказа запчастей или замены. Сохраняйте его при обслуживании
