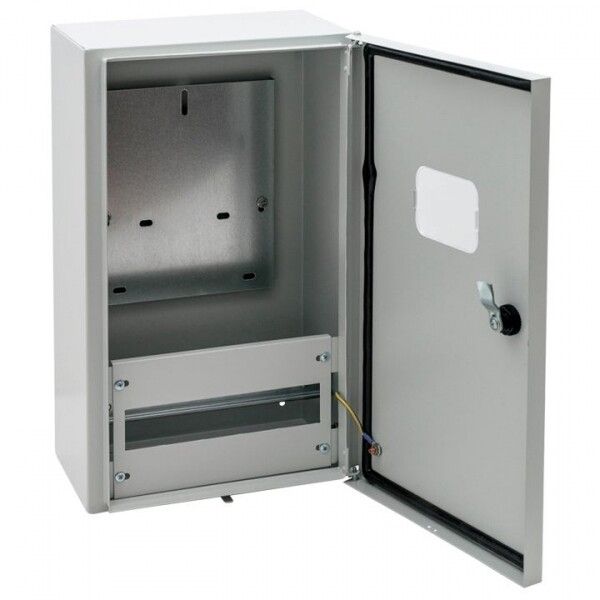

Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) (ВхШхГ) 540x310x165 12 модулей IP54 PROxima | mb54-3 EKF

Щит учетно-распределительный навесной ЩУ-3/1-0 (ЩУРН-3/12) (540x310x165) 12 модулей IP54 от EKF серии PROxima предназначен для организации ввода электроэнергии, её учёта и распределения по групповым цепям. Корпус выполнен из листовой стали, устойчив к внешним воздействиям, подходит для внутренней и наружной установки. Этот щит - решение для объектов, где требуется надёжная защита от пыли и брызг воды, а также удобство обслуживания.

Назначение и область применения

Щит учетно-распределительный навесной ЩУ-3/1-0 (ЩУРН-3/12) используется для приёмки электроэнергии от сети 380 В и дальнейшего распределения нагрузки через автоматические выключатели, УЗО, контакторы и другие модульные устройства. Подходит для установки однофазных и трёхфазных счётчиков. Применяется в жилых домах, офисах, производственных помещениях, на объектах коммунального хозяйства и в малых промышленных зонах. Благодаря степени защиты IP54, может монтироваться вне помещений - например, на фасадах зданий, в подъездах, на площадках.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Количество модулей DIN: 12
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Размеры корпуса: 540×310×165 мм
• Материал корпуса: листовая сталь толщиной 1,2 мм
• Материал двери: металлический
• Наличие DIN-рейки: да - для установки модульного оборудования
• Место под счётчик: 1 место для трёхфазного счётчика
• Окно для снятия показаний: да - прозрачная вставка в дверце
• Откидная крышка: да - позволяет легко получить доступ к проводкам
• Замок: да - с возможностью пломбирования
• Цвет: серый
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Гарантия: 60 месяцев
• Серия: PROxima
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУ-3/1-0 (ЩУРН-3/12) монтируется накладным способом на стену с помощью анкеров или саморезов. Посадочные отверстия расположены на задней стенке - совпадают с типовыми размерами для навесных щитов. DIN-рейка уже установленная - можно сразу крепить автоматы, УЗО, реле. Место под счётчик рассчитано под стандартные трёхфазные модели (например, Mercury, SEW, Нева). Откидная дверца открывается на шарнирах, не требует демонтажа для проверки. Кабельный ввод - через предварительно подготовленные отверстия в нижних и боковых стенках. Необходимо соблюдать посадочный размер 540×310 мм при проектировании места установки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Защита IP54 исключает попадание пыли в достаточном количестве, чтобы нарушить работу оборудования, и защищает от брызг воды. Корпус обработан фосфатированием и покрыт атмосферостойкой порошковой краской - повышает устойчивость к коррозии. Замок позволяет опломбировать щит, что необходимо для контроля энергонадзором. Конструкция не имеет открытых токоведущих частей при закрытой дверце - безопасна при эксплуатации.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу и толщине стали 1,2 мм
• Удобное окно для считывания показаний счётчика без вскрытия
• Откидная крышка снижает время обслуживания и уменьшает риск повреждения проводов
• Фиксированная DIN-рейка - не нуждается в самостоятельной установке
• Поддержка работы в широком диапазоне температур - подходит для холодных регионов
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не предназначен для установки внутри взрывоопасных сред или в местах постоянного прямого потока воды
• IP54 не обеспечивает защиту от длительного погружения или струйного мытья - не использовать в условиях мойки или дождевых ливней без дополнительного козырька
• Комплектация некомплектная - внутреннее оборудование (автоматы, счётчики, шины) не входят в комплект, необходимо докупать отдельно
• Ограниченное количество модулей (12) - не подходит для крупных распределительных систем с более чем 12 группами

Примеры использования

• Электрощит в подъезде многоквартирного дома - ввод от этажного щита, счётчик, автоматы на квартиры
• Щит на фасаде кафе - ввод 380 В, счётчик, питание светильников, кондиционеров
• Объект малого производства - распределение питания на станки, освещение, розетки
• Агрегатный пункт на даче - ввод от столба, учёт, защита от перегрузок

Практические советы

• Перед монтажом проверьте, что отверстия для кабелей соответствуют вашим вводам - при необходимости просверлите дополнительные
• При установке на улице используйте козырёк или навес - продлит срок службы и предотвратит скопление влаги на крышке
• Выбирайте модульное оборудование с учётом суммарного тока - не превышайте 125 А на входе
• Для удобства обслуживания рекомендуется использовать цветную маркировку проводов и этикетки на автоматах
• Проверьте соответствие габаритов счётчика месту в дверце - некоторые модели с большими экранами могут не поместиться
• Щит учетно-распределительный навесной ЩУ-3/1-0 (ЩУРН-3/12) от EKF серии PROxima - один из самых распространённых решений в России; при заказе убедитесь, что артикул mb54-3 указан в спецификации
