Корпус металлический ЩУРН-3/12 два отсека (БУР) (ВхШхГ) (540х300х160) IP54 PROxima | mb54-3i EKF

Щит учетный ЩУРн-3/12 два отсека (БУР) 540х300х160 IP54 от EKF серии PROxima предназначен для ввода электроэнергии, её учёта и распределения в условиях умеренного климата. Корпус из стали с защитой IP54 позволяет использовать его на улице или в помещениях с повышенной запылённостью, например на производстве или в многоквартирном доме.

Назначение и область применения

Щит учетный ЩУРн-3/12 два отсека (БУР) 540х300х160 IP54 используется для организации точки ввода электроснабжения и установки счётчиков учёта. Подходит для объектов жилищного фонда, коммерческих зданий и промышленных площадок. Два отсека позволяют раздельно размещать оборудование учёта и распределительные устройства. Применяется там, где требуется надёжная защита от пыли и внешних воздействий, но не требуются условия полной герметизации.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды из любого направления;
• Номинальный ток: 125 А - допустимая нагрузка на входную цепь; не рекомендуется перегружать выше этого значения;
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока;
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, долговечная, с антикоррозийным покрытием;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности;
• Размеры: 540×300×160 мм - компактный формат для ограниченного пространства;
• Наличие DIN-рейки: да - удобно для монтажа автоматических выключателей, УЗО, модульных устройств;
• Цвет корпуса: серый - стандартный цвет для промышленного оборудования;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных изделий;
• Нормативный документ: ТУ 3434-001-96504521-2007 - соответствие требованиям производства EKF.

Совместимость и монтаж

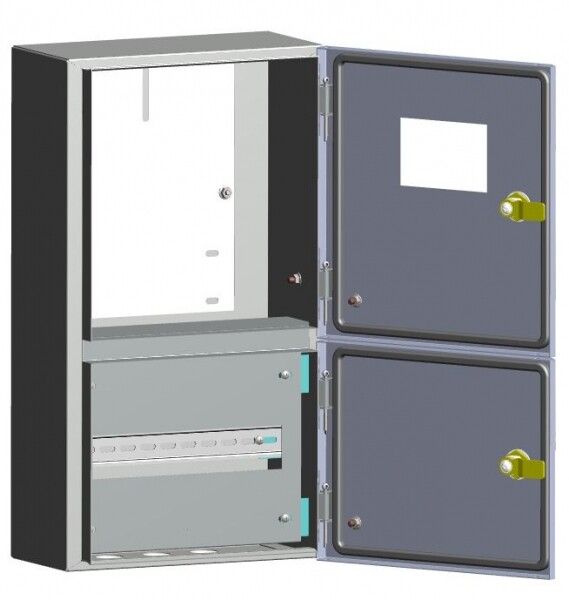

Щит учетный ЩУРн-3/12 два отсека (БУР) 540х300х160 IP54 монтируется накладным способом - к стене с помощью анкеров или саморезов. Монтаж возможен на бетон, кирпич, металлический профиль. На внутренней стороне двери есть прозрачное окно для считывания показаний счётчика без вскрытия. DIN-рейка уже установленная - можно сразу крепить модульное оборудование. Крышка плотно закрывается, имеет замок для пломбирования - важно для контролирующих органов. Комплектация некомплектная: внутри пусто, всё оборудование (счётчики, автоматы, шины) устанавливается заказчиком самостоятельно.

Безопасность и стандарты

Корпус выполнен из стали с фосфатированием и порошковым покрытием - предотвращает коррозию даже при постоянной влажности. Конструкция обеспечивает механическую жёсткость за счёт сварных швов. Соответствует ТУ 3434-001-96504521-2007, что гарантирует безопасность при работе с током до 125 А. Возможность опломбировки соответствует требованиям энергонадзорных организаций. Напряжение 380 В указывает на применение в трёхфазных сетях - соблюдайте правила работы с высоким напряжением.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали;
• Защита IP54 делает его пригодным для наружной установки без дополнительных кожухов;
• DIN-рейка и два отсека обеспечивают гибкость в компоновке оборудования;
• Прозрачное окно в дверце снижает необходимость вскрытия для проверки счётчика;
• Долгая гарантия - 5 лет - говорит о уверенности производителя в качестве;
• Поддерживается рекомендованным проектным ассортиментом - легко найти совместимые элементы.

Ограничения применения

• Не подходит для помещений с постоянным контактом с водой - IP54 не обеспечивает защиту от струй или погружения;
• Нельзя использовать в средах с агрессивными химикатами - покрытие не рассчитано на кислоты или щёлочи;
• Номинальный ток 125 А - не годится для крупных промышленных объектов с потреблением более 50–60 кВт;
• Комплектация некомплектная - необходимо дополнительно приобрести все внутренние элементы (счётчики, автоматы, шины, клеммы);
• Не предназначен для встраивания в стену - только накладной монтаж.

Примеры использования

• Электрощит на этаже многоквартирного дома - для ввода и учёта электроэнергии по квартирам;
• На производственной линии - для распределения питания между станками и учёта расхода;
• На автостоянке или в котельной - когда нужна защита от пыли и влаги, но нет необходимости в полной герметизации;
• Как распределительный пункт для офисного здания - с установкой счётчика и групповых автоматов.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на стене;
• Используйте только кабели с сечением, соответствующим 125 А - минимум 16 мм2 медный провод;
• При установке счётчика убедитесь, что он поместится под прозрачным окном - некоторые модели больших габаритов могут не влезть;
• Для длительной службы в сыром месте периодически проверяйте состояние замка и уплотнителей двери;
• При сборке используйте комплектующие от EKF серии PROxima - они гарантированно совместимы по размерам и креплениям.
