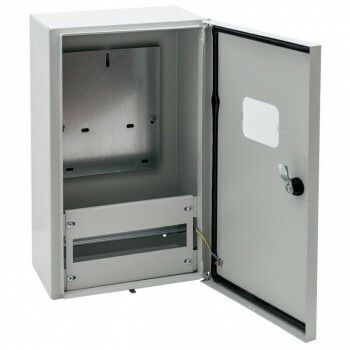

Щит учета ЩУ-3/1-0 (ВхШхГ) ЩУРН-3/12) 540х310х165мм 12 мод. IP54 Basic EKF mb54-3-bas

Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) (540х310х165) 12 модулей IP54 от EKF - это надежный накладной корпус для организации ввода электроэнергии, учета потребления и распределения нагрузки. Подходит для установки счетчиков, автоматических выключателей и других модульных устройств в условиях повышенной запыленности или влажности. Артикул mb54-3-bas относится к серии Basic и рассчитан на 12 модулей.

Назначение и область применения

Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) предназначен для сборки узла учета электроэнергии и распределения нагрузки внутри зданий или на улице. Удобен для монтажа в местах, где требуется защита от пыли и брызг воды - например, в подъездах, на этажных щитках, в цехах, на объектах ЖКХ и промышленности. Корпус позволяет разместить один или несколько электросчетчиков, автоматы, УЗО и другие устройства стандарта 17,5–35 мм.

Технические характеристики

• Форм-фактор: накладной, прямоугольный корпус
• Габариты: 540×310×165 мм
• Количество модулей: 12 (стандарт 17,5 мм)
• Материал: сталь по ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Цвет: серый
• DIN-рейка: есть, установленная внутри
• Крышка: откидная, с прозрачным окном для считывания показаний счетчика
• Гарантия: 24 месяца

Совместимость и монтаж

Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) монтируется накладным способом на стену с помощью анкеров или саморезов. Открытые стороны позволяют легко провести кабели через входные отверстия. DIN-рейка уже закреплена - достаточно вставить модульные устройства. Прозрачная крышка не требует демонтажа для проверки показаний счетчика. Крепление корпуса к стене выполняется через четыре угловых крепежных отверстия. Максимальный внешний диаметр кабеля - до 16 мм (при условии правильного ввода через штатные проходы).

Безопасность и стандарты

Корпус выполнен из стали, прошедшей фосфатирование и покрытый атмосферостойкой порошковой краской - это предотвращает коррозию даже при перепадах температур и влажности. Наличие откидной крышки с замком обеспечивает доступ только авторизованному персоналу. Конструкция позволяет опломбировать дверцу - соответствие требованиям энергонадзора. Соответствует рекомендациям по сборке щитов учета согласно ПУЭ и ГОСТ Р 51778-2001.

Преимущества

• Высокая механическая прочность благодаря сварной конструкции
• Защита IP54 снижает риск повреждений от пыли и влаги
• Прозрачное окно в крышке исключает необходимость открывать щит для снятия показаний
• Стандартная DIN-рейка совместима с любыми модульными устройствами
• Изделие произведено в России, материалы соответствуют ГОСТ

Ограничения применения

• Не предназначен для установки в помещениях с постоянным контактом с водой (например, в банях, бассейнах) - степень защиты IP54 недостаточна для погружения
• Не рекомендуется использовать в средах с агрессивными химическими веществами - материал не устойчив к кислотам и щелочам
• Максимальная толщина стенки, на которую можно смонтировать щит - до 100 мм; при более толстых поверхностях требуется удлинение крепежа
• Не имеет встроенной системы вентиляции - при длительной работе в тепле возможен нагрев внутренних компонентов

Примеры использования

• Этажный щит в многоквартирном доме - учет на квартиры, установка вводного автомата и счетчика
• Производственный участок - распределение питания на группы станков с учетом по каждому цеху
• Объекты ЖКХ - установка на лестничных клетках, в подвале или на фасаде здания
• Административные и коммерческие здания - организация ввода и контроля потребления

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (165 мм) была достаточной для всех установленных устройств - особенно если используются большие автоматы или трехфазные счетчики
• При прокладке кабелей используйте резиновые вводы или гофру - так сохранится степень защиты IP54
• Для удобства обслуживания располагайте счетчик в верхней части DIN-рейки - он будет виден без необходимости наклоняться
• При установке на улице выбирайте место с минимальным попаданием прямых солнечных лучей - это продлит срок службы краски
• Щит учетный ЩУ-3/1-0 (ЩУРН-3/12) от EKF - отличный выбор для типового проекта, когда нужна надежность, а не эстетика
