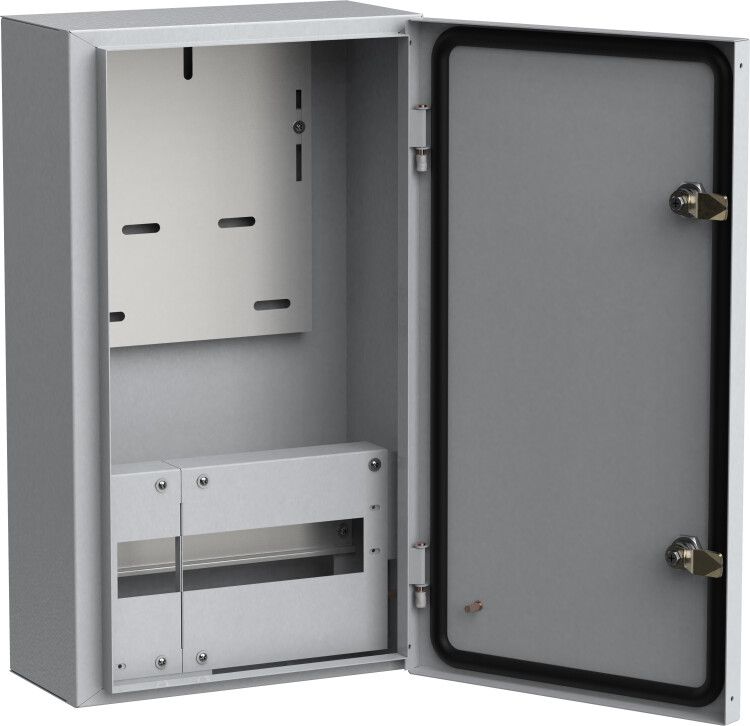

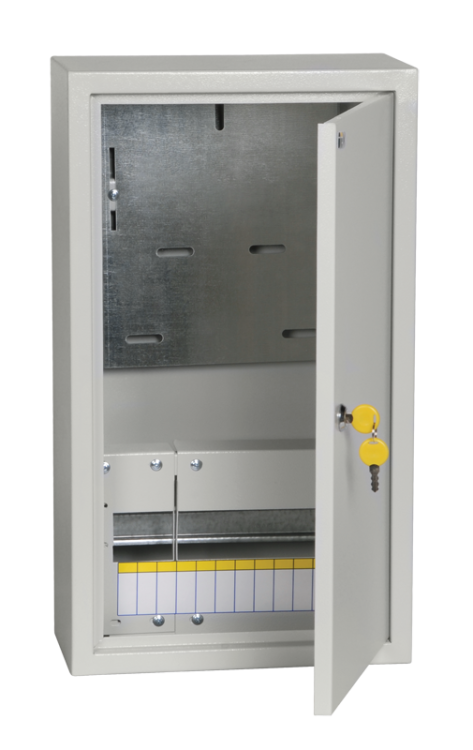

Корпус металлический ЩУРн-3/12з-0 У2 IP54 (ВхШхГ) 540x310x165мм TITAN | MKM32-N-12-54-Z IEK

Корпус металлический ЩУРн-3/12 (540х310х165 мм) IP54 без окна У2 от IEK - надежный накладной щит для сборки учетно-распределительных устройств в условиях умеренного климата. Подходит для установки счетчиков, автоматических выключателей и других модульных компонентов в помещениях с повышенной влажностью или запыленностью.

Назначение и область применения

Корпус ЩУРн-3/12 предназначен для сборки электрощитов, где требуется учет и распределение электроэнергии на напряжение 230/400 В. Он защищает внутреннюю аппаратуру от токов перегрузки и короткого замыкания. Применяется в жилых домах, офисах, производственных цехах и объектах коммунального хозяйства. Особенно удобен там, где нужна фиксированная установка без необходимости доступа изнутри через прозрачную крышку - например, в местах с высокой степенью запыленности или риском механических повреждений.

Технические характеристики

• Габариты: 540×310×165 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех направлений
• Количество модулей DIN: 12 (стандартная рейка 35 мм)
• Материал: листовая сталь толщиной 0,8–1,0 мм
• Климатическое исполнение: У2 - работает при температуре от −10C до +40C, в средней зоне с умеренной влажностью
• Наличие DIN-рейки: да, уже установленная внутри
• Наличие откидной крышки: да, с возможностью фиксации в открытом положении
• Замок: есть, обеспечивает защиту от несанкционированного доступа
• Место под счетчик: предусмотрено - специальная ниша для однофазного или трехфазного прибора учета
• Количество вводов: три отверстия диаметром 28 мм расположены снизу корпуса
• Цвет: серый (RAL 7035)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩУРн-3/12 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60947. Монтаж - накладной: крепится к стене с помощью четырех кронштейнов, которые уже встроены в заднюю часть корпуса. Для фиксации используются саморезы M6. Открытые вводы позволяют провести кабели снизу - рекомендуется использовать кабельные вводы с уплотнителями для сохранения степени защиты IP54. Крышка открывается на шарнирах, что упрощает обслуживание без демонтажа всего щита.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и проектировался с учетом норм безопасности для электрощитового оборудования. Наличие замка и прочной стальной конструкции снижает риск случайного или преднамеренного вмешательства. Сертифицирован для использования в системах с рабочим напряжением до 400 В переменного тока. Соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для класса I (защита от поражения током).

Преимущества

• Жесткая стальная конструкция обеспечивает долговечность и устойчивость к деформациям
• Встроенная DIN-рейка экономит время монтажа - не нужно устанавливать её отдельно
• Три ввода снизу позволяют организовать компактный и безопасный ввод кабелей без лишних отверстий
• Наличие места под счетчик исключает необходимость внешнего крепления прибора учета
• Откидная крышка с фиксацией позволяет работать с оборудованием одной рукой
• Серый цвет корпуса уменьшает видимость следов коррозии и пыли

Ограничения применения

• Не предназначена для установки на улице - IP54 не гарантирует защиту от длительного воздействия дождя или прямого потока воды
• Не подходит для помещений с температурой ниже −10C или выше +40C
• Не имеет встроенной системы вентиляции - при большой нагрузке и плотной комплектации возможен перегрев; требует контроля тепловыделения
• Комплектация некомплектная: в комплект не входят DIN-рейка, автоматы, счетчики, кабельные вводы, болты и другие элементы - всё необходимо докупать отдельно
• Отсутствие окна - нельзя контролировать состояние индикационных лампочек без открытия крышки

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме для учета энергии и распределения по этажам
• Щит управления на производстве - для питания станков, насосов, конвейеров
• Аварийный щит освещения в подвале или техническом помещении
• Распределительный щит в административном здании с одним счетчиком и несколькими группами автоматов

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 28 мм подходит для кабелей до 16 мм2. Для более крупных кабелей используйте кабельные вводы с увеличенным проходом
• При установке в сырых помещениях (например, в подвале) обязательно закройте все вводы уплотнительными кольцами или сальниками
• Не перегружайте щит: 12 модулей - это максимум. Если планируете больше - выбирайте модель с 18 или 24 модулями
• При работе с медными проводами используйте наконечники типа НШВИ - они предотвращают ослабление контактов при затяжке
• ЩУРн-3/12 от IEK хорошо сочетается с продукцией серии TITAN - одинаковые габариты, цвет и качество креплений обеспечивают единый стиль сборки
