Щит учетный ЩУ-3/1-0 (ВхШхГ) 395x310x150 IP54 PROxima | mb54-3m EKF

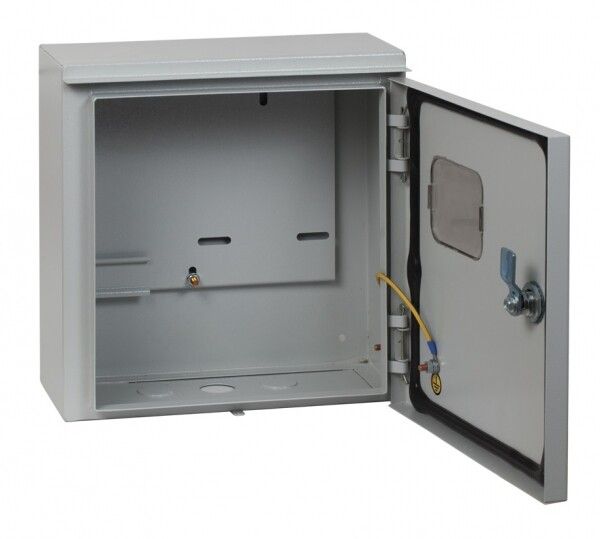

Щит учетный ЩУ-3/1-0 (395x310x150) IP54 от EKF серии PROxima предназначен для ввода электроэнергии, её учёта и распределения нагрузки в условиях умеренного климата. Корпус из стали с защитой IP54 и накладным монтажом делает его подходящим как для внутренней, так и для наружной установки - например, на стене здания или в техническом помещении.

Назначение и область применения

Щит учетный ЩУ-3/1-0 (395x310x150) IP54 используется для организации точки ввода электроснабжения и установки счётчика электроэнергии. Подходит для жилых домов, многоквартирных зданий, объектов коммерческой недвижимости и промышленных площадок. Может применяться как самостоятельное устройство учёта или как часть более сложной системы распределения энергии.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 125 А
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Материал корпуса: сталь, соответствует ГОСТ 1050-88
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Размеры: 395×310×150 мм
• Наличие DIN-рейки: да - для монтажа автоматических выключателей, УЗО, счётчиков
• Наличие крышки: да - с возможностью пломбирования
• Цвет: серый
• Способ монтажа: накладной
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетный ЩУ-3/1-0 (395x310x150) IP54 рассчитан на накладной монтаж на вертикальную поверхность. Крепление выполняется через предварительно подготовленные отверстия в задней стенке корпуса. DIN-рейка позволяет устанавливать стандартные модульные устройства: однотарифные и двухтарифные счётчики, автоматы, УЗО, контакторы. Прозрачное окно в дверце обеспечивает доступ к показаниям счётчика без вскрытия корпуса. Для надёжного крепления используйте болты M6 или аналогичные крепёжные элементы, совместимые с толщиной стены.

Безопасность и стандарты

Конструкция щита предусматривает возможность опломбирования - это требование нормативов для точек учёта электроэнергии. Поверхность покрыта фосфатным слоем и атмосферостойкой порошковой краской, что повышает устойчивость к коррозии. Материал корпуса соответствует требованиям ГОСТ 1050-88, а сборка выполнена методом сварки - обеспечивается механическая прочность и герметичность швов. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие основным требованиям к щитам учёта в России.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Защита IP54 позволяет использовать щит в помещениях с повышенной влажностью и на улице
• DIN-рейка упрощает замену и модернизацию оборудования
• Прозрачное окно в дверце исключает необходимость открывать щит для считывания показаний
• Длительная гарантия - 5 лет - указывает на качество материалов и сборки
• Фосфатирование и порошковое покрытие обеспечивают долговечность даже в агрессивной среде

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон или мест с постоянным воздействием прямого потока воды
• Изделие не имеет встроенной термозащиты - необходимо дополнительно устанавливать тепловые и электромагнитные аппараты защиты
• Корпус не является герметичным - не рекомендуется для длительного нахождения в условиях постоянного погружения или сильного водяного давления
• Некомплектный состав: комплектующие (счётчики, автоматы, клеммы) не входят в комплект - требуется докупать отдельно

Примеры использования

• Вводный щит на этаже многоквартирного дома для учёта потребления электроэнергии
• Установка на фасаде административного здания для централизованного учёта
• Объекты малого бизнеса: кафе, автосервисы, магазины - где нужен отдельный ввод и контроль расхода
• Промышленные участки с временным питанием, где требуется быстрая установка и надёжная защита

Практические советы

• Перед монтажом проверьте посадочные размеры: глубина корпуса 150 мм должна свободно помещаться между стеной и препятствиями (например, трубами или кабелями)
• Для наружной установки выбирайте место с минимальным попаданием прямых солнечных лучей и осадков - продлит срок службы покрытия
• При использовании в холодном климате (УХЛ3) убедитесь, что все провода и кабели также рассчитаны на низкие температуры
• После монтажа обязательно проведите опломбировку - это обязательное условие для передачи показаний в энергосбытовую организацию
• Щит учетный ЩУ-3/1-0 (395x310x150) IP54 от EKF серии PROxima - один из самых распространённых решений в РФ; при заказе нескольких экземпляров уточните наличие в наличии, чтобы избежать перебора по цвету и комплектации
