Щит учетный счетчик на дин-рейку ЩУ-1/1-0 (ВхШхГ) 250х300х100мм IP54 EKF PROxima | mb54-1E

Щит учетный для счетчика на дин-рейку ЩУ-1/1-0 (250х300х100) IP54 от EKF серии PROxima предназначен для компактного монтажа электросчетчика и коммутационного оборудования в условиях повышенной влажности и запыленности. Корпус выполнен из стали с защитным покрытием, обеспечивает надежную защиту от внешних воздействий и удобство обслуживания.

Назначение и область применения

Щит учетный для счетчика на дин-рейку ЩУ-1/1-0 (250х300х100) IP54 используется для ввода электроэнергии и её учёта в помещениях и на улице. Подходит для установки однотарифных и многотарифных электросчётчиков, автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, производственных цехах, на объектах ЖКХ и малой промышленности.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазные сети
• Номинальный ток: 125 А - допустимая нагрузка на входе
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Количество модулей DIN: 3 - позволяет установить до трёх стандартных модулей шириной 17,5 мм
• Глубина монтажа: 100 мм - достаточна для размещения большинства современных счётчиков и аппаратов
• Материал корпуса: сталь толщиной 0,8 мм - прочная, устойчивая к деформациям
• Цвет: белый - снижает нагрев при солнечном освещении, легко очищается
• Климатическое исполнение: УХЛ3 - работает при температуре от -40C до +40C, в условиях повышенной влажности
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции
• Нормативный документ: ТУ 3434-001-96504521-2007 - соответствие требованиям российского производства

Совместимость и монтаж

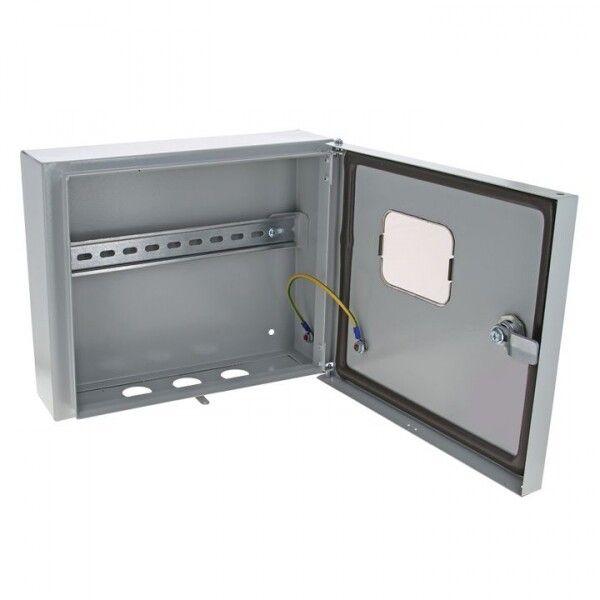

Щит учетный для счетчика на дин-рейку ЩУ-1/1-0 (250х300х100) IP54 имеет встроенную DIN-рейку, совместимую со всеми стандартными модульными устройствами. Монтаж - накладной: крепится к стене с помощью болтов через отверстия в задней стенке. Размеры 250×300×100 мм позволяют разместить один счётчик и два дополнительных аппарата (например, УЗО и автомат). Откидная металлическая дверца с замком обеспечивает доступ к оборудованию без демонтажа. Прозрачное окно позволяет считывать показания счётчика без открывания щита.

Безопасность и стандарты

Конструкция щита учетного для счетчика на дин-рейку ЩУ-1/1-0 (250х300х100) IP54 предусматривает возможность пломбирования - важно для контроля энергонадзором. Корпус проходит фосфатирование и покрывается атмосферостойкой порошковой краской, предотвращающей коррозию. Соответствует требованиям ТУ 3434-001-96504521-2007. Сварная сборка гарантирует целостность корпуса и отсутствие зазоров, которые могли бы стать причиной попадания влаги или пыли.

Преимущества

• Интегрированная DIN-рейка - экономит время на монтаже
• Прозрачное окно - исключает необходимость постоянного открытия щита для снятия показаний
• Защита IP54 - подходит для установки вне помещений (на лестничных клетках, в подъездах, на фасадах зданий)
• Металлическая дверца с замком - повышает безопасность и препятствует несанкционированному доступу
• Высокая механическая жёсткость - благодаря сварной конструкции и толщине стали 0,8 мм
• Совместимость с продукцией EKF серии PROxima - унифицированные решения для комплексного монтажа

Ограничения применения

• Не предназначен для установки в местах с постоянным прямым потоком воды (не IP65/IP67)
• Ограниченное количество модулей (3 шт.) - не подходит для сложных распределительных систем
• Некомплектный состав - требует самостоятельного приобретения кабельных вводов, клемм, крепежа и внутреннего оборудования
• Не рекомендуется для установки в средах с агрессивными химическими веществами

Примеры использования

• Подключение электросчётчика в квартире с последующей разводкой на автоматы
• Установка на этажном щите многоэтажного дома
• Вводной щит на участке частного дома перед счётчиком
• Аппаратный щит на производстве для учёта потребления одного цеха

Практические советы

• Перед монтажом проверьте глубину 100 мм - убедитесь, что установленные устройства не выходят за границы корпуса
• Используйте кабельные вводы с резиновыми уплотнителями - они сохранят степень защиты IP54
• При установке на улице выбирайте место с минимальным прямым воздействием солнца и дождя
• Обязательно используйте пломбы после завершения монтажа - это требуется по нормам энергонадзора
• Щит учетный для счетчика на дин-рейку ЩУ-1/1-0 (250х300х100) IP54 от EKF серии PROxima лучше сочетать с другими изделиями этой же серии - так достигается единый стиль и совместимость всех элементов системы
