Щит учетный ЩУ-1/1-0 (ВхШхГ) 395x310x165 (ЩУРН-1/12) IP54 PROxima | mb54-1m EKF

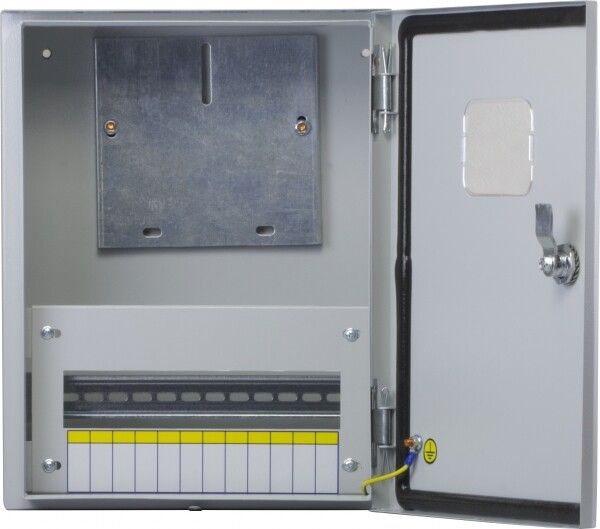

Щит учетный ЩУ-1/1-0 (ЩУРН-1/12) 395x310x165 IP54 от EKF серии PROxima - компактный распределительный щит для учёта электроэнергии и подключения нагрузки в условиях умеренного климата. Подходит для наружной и внутренней установки там, где требуется защита от пыли и влаги.

Назначение и область применения

Щит учетный ЩУ-1/1-0 (ЩУРН-1/12) 395x310x165 IP54 предназначен для ввода электропитания, учёта потребления энергии и распределения нагрузки. Устанавливается в местах, где нужна надёжная защита от внешних факторов - например, на лестничных клетках, в подъездах, на производстве, в административных зданиях или на объектах ЖКХ. Подходит как для одноквартирных домов, так и для многоквартирных и промышленных объектов.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - максимальный допустимый ток через ввод
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных автоматических выключателей или других устройств шириной 17,5 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Материал корпуса: сталь - прочная, долговечная основа, соответствует ГОСТ 1050-88
• Способ монтажа: накладной - крепится к стене болтами, не требует углубления
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений
• Цвет: серый - матовая атмосферостойкая порошковая покраска
• Габариты: 395×310×165 мм - компактный размер для ограниченного пространства
• Наличие DIN-рейки: да - удобно для монтажа автоматов, УЗО, реле
• Наличие места под счётчик: да - специальная ниша с прозрачным окном для считывания показаний
• Наличие крышки: да - закрывается на замок, обеспечивает доступ только авторизованному персоналу
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетный ЩУ-1/1-0 (ЩУРН-1/12) 395x310x165 IP54 совместим с любыми стандартными модульными устройствами (автоматы, УЗО, реле времени, контакторы) шириной 17,5 мм. Монтаж выполняется на вертикальной поверхности с помощью четырёх крепёжных отверстий в задней стенке. Кабели заводятся через предварительно подготовленные входные отверстия - они не запечатаны, поэтому перед установкой необходимо выбрать подходящий способ герметизации (например, сальники или пластиковые вставки). Корпус не имеет встроенной заземляющей шины - её нужно установить самостоятельно. Прозрачное окно в дверце позволяет снимать показания счётчика без вскрытия щита.

Безопасность и стандарты

Щит учетный ЩУ-1/1-0 (ЩУРН-1/12) 395x310x165 IP54 выполнен с применением фосфатирования и порошковой покраски - это повышает коррозионную стойкость. Конструкция обеспечивает возможность пломбировки: есть место для установки пломбы на замке дверцы. Соответствует требованиям ТУ 3434-001-96504521-2007. Несмотря на степень защиты IP54, щит не предназначен для постоянного воздействия прямого потока воды или длительного нахождения во влажной среде - например, в банях, парильнях или открытых площадках под дождём без козырька.

Преимущества

• Высокая механическая прочность благодаря сварной конструкции из стали
• Защита от пыли и брызг - идеально для уличных и сырых помещений
• Прозрачное окно для снятия показаний без вскрытия - снижает риск несанкционированного доступа
• DIN-рейка уже установлена - экономит время на сборке
• Долгий гарантийный срок - 60 месяцев
• Поддержка рекомендованного проектного ассортимента - легко интегрируется в типовые решения

Ограничения применения

• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Недопустимо использование в помещениях с постоянной влажностью выше 90% или при наличии агрессивных химических веществ
• Корпус некомплектный - внутри нет автоматов, счётчика, заземляющих шин, проводов; всё нужно докупать отдельно
• Нет встроенного терморегулятора или обогрева - при минусовых температурах возможна конденсация влаги внутри
• Максимальный ток 125 А - не подходит для крупных промышленных объектов с мощностью более 75–80 кВт

Примеры использования

• Вводный щит в подъезд многоквартирного дома
• Распределительный щит на производственном участке с несколькими станками
• Учётный щит на даче или коттедже с автономным питанием
• Электрощит на фасаде офисного здания для подключения лифтового оборудования
• Аварийный щит в подвале с системой вентиляции

Практические советы

• Перед монтажом проверьте посадочные отверстия - габариты 395×310 мм должны точно совпадать с местом крепления
• Используйте сальники или резиновые втулки для герметизации кабельных вводов - особенно при наружной установке
• Выбирайте счётчики с размером, соответствующим окну в дверце - не все модели поместятся
• Установите заземляющую шину и нулевую шину сразу после монтажа - это обязательное требование ПУЭ
• При работе в холодных регионах (УХЛ3) убедитесь, что внутри щита нет конденсата - используйте вентиляционные отверстия или силикагель
• Щит учетный ЩУ-1/1-0 (ЩУРН-1/12) 395x310x165 IP54 от EKF серии PROxima хорошо сочетается с другими изделиями этой же серии - проще собирать единые системы
