Корпус металлический ЩУРн-1/12з-0 У2 IP54 (ВхШхГ) 395x310x165мм TITAN| MKM22-N-12-54-Z | IEK

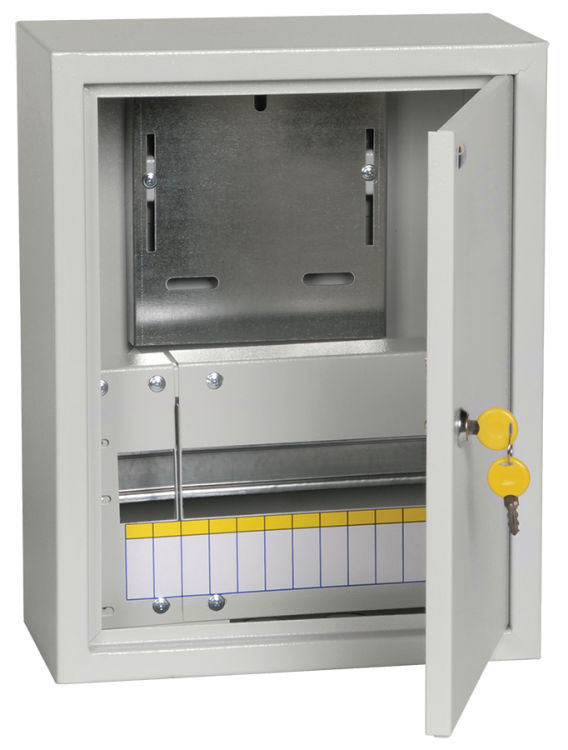

Корпус металлический ЩУРн-1/12 (395х310х165 мм) IP54 без окна У2 от IEK - надежный накладной щит для сборки учетно-распределительных устройств в условиях умеренного климата. Артикул mkm22-n-12-54-z рассчитан на установку 12 модулей DIN, имеет три ввода кабеля и защищен от пыли и брызг воды, что делает его подходящим для внутреннего монтажа в помещениях с повышенной влажностью.

Назначение и область применения

Корпус ЩУРн-1/12 предназначен для сборки электрощитов, где требуется учет и распределение электроэнергии в однофазных и трехфазных сетях до 400 В. Подходит для установки автоматических выключателей, УЗО, счетчиков и других модульных устройств. Применяется в жилых домах, офисах, производственных цехах и объектах коммунального хозяйства. Благодаря наличию места под счетчик, корпус идеально подходит для задач энергоучета.

Технические характеристики

• Габариты: 395×310×165 мм
• Количество модулей DIN: 12
• Материал: листовая сталь толщиной 0,8–1,0 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - для эксплуатации в закрытых помещениях с умеренным климатом
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, с возможностью пломбирования
• Наличие откидной крышки: да, обеспечивает удобный доступ к оборудованию
• Количество вводов: 3 отверстия диаметром 28 мм, расположены снизу
• Цвет: серый
• Срок службы: 15 лет
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус ЩУРн-1/12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Монтаж осуществляется накладным способом - к стене с помощью дюбелей или саморезов. Откидная крышка фиксируется на петлях, позволяет работать с аппаратурой без демонтажа всего корпуса. Для подключения кабелей используются три готовых отверстия Ø28 мм снизу; при необходимости можно просверлить дополнительные отверстия в боковых стенках. Установка счетчика выполняется в специально предусмотренном углублении внутри корпуса.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и обеспечивает степень защиты IP54, что исключает попадание пыли в достаточном количестве для нарушения работы оборудования и защищает от брызг воды из любого направления. Наличие запираемой крышки повышает безопасность при эксплуатации - доступ к внутренним элементам ограничен. Корпус не предназначен для наружной установки или помещений с постоянным воздействием воды, пара или агрессивных сред.

Преимущества

• Жесткая стальная конструкция обеспечивает механическую прочность и долговечность
• Предустановленная DIN-рейка экономит время при сборке
• Три ввода позволяют организовать ввод нескольких кабелей без дополнительных решений
• Запираемая крышка с замком соответствует нормам безопасности для учетных щитов
• Специальное место под счетчик упрощает монтаж приборов учета
• Серый цвет не требует покраски после монтажа

Ограничения применения

• Не предназначена для наружной установки - IP54 недостаточно для открытых площадок, дождя или прямого попадания воды
• Климатическое исполнение У2 допускает работу только в закрытых, отапливаемых помещениях с температурой от -10C до +40C
• Толщина стали 0,8–1,0 мм не рекомендует применение в местах с высокими ударными нагрузками
• Корпус некомплектный - не содержит модульную аппаратуру, счетчики, провода или зажимы; все компоненты необходимо приобрести отдельно

Примеры использования

• Вводно-распределительный щит (ВРУ) в многоквартирном доме для учета и распределения энергии по этажам
• Щит учета на входе в частный дом или гараж
• Распределительный щит в административном здании с несколькими группами освещения и розеток
• Аппаратный щит на производстве для управления насосами, вентиляторами и другим маломощным оборудованием

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия Ø28 мм совпадали с диаметрами вводных кабелей - при необходимости используйте кабельные вводы с уплотнителями
• При установке счетчика убедитесь, что он не задевает за крышку в открытом положении - возможно, потребуется перемещение креплений
• Для увеличения срока службы в условиях повышенной влажности рекомендуется периодически проверять состояние замка и петель на предмет коррозии
• При проектировании учтите, что 12 модулей - это максимум; если нужен больший объем, выбирайте более крупные модели серии TITAN
• Артикул mkm22-n-12-54-z от IEK совместим с другими изделиями серии Titan - легко найти аналоги и запчасти
