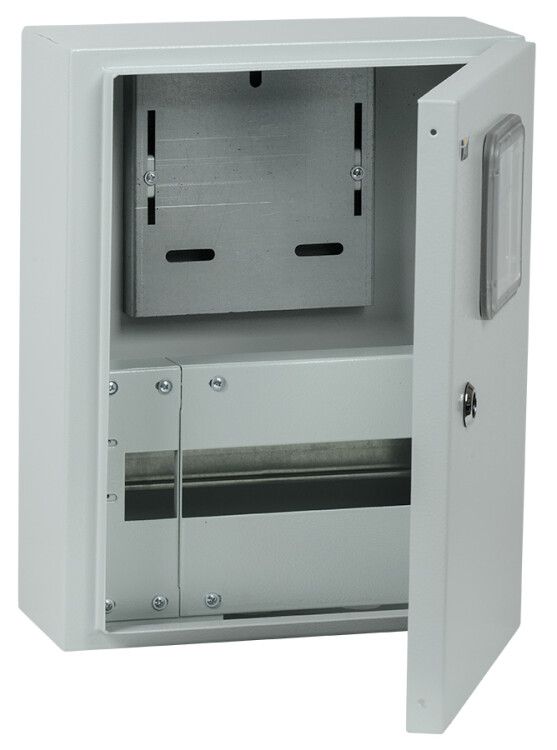

Корпус металлический ЩУРн-1/12зо-0 У2 IP54 (395х310х145мм) TITAN | MKM22-N-12-54-ZO IEK

Корпус металлический ЩУРн-1/12 (395х310х145мм) IP54 от IEK - надежная основа для сборки щита учетно-распределительного, предназначенного для ввода, учёта и распределения электроэнергии в бытовых и коммерческих объектах. Артикул mkm22-n-12-54-zo соответствует серии TITAN и обеспечивает долгий срок службы - до 15 лет.

Назначение и область применения

Корпус ЩУРн-1/12 используется для установки модульной аппаратуры: автоматических выключателей, УЗО, счетчиков электроэнергии, реле и других устройств на DIN-рейке. Подходит для создания щитов учетно-распределительного типа в помещениях с умеренной влажностью - жилые дома, офисы, торговые центры, производственные участки. Назначен для работы в сетях переменного тока 230/400 В, защищает от перегрузок и коротких замыканий.

Технические характеристики

• Габариты: 395×310×145 мм - компактный размер для ограниченного пространства
• Количество модулей DIN: 12 - позволяет разместить до 12 стандартных модулей шириной 17,5 мм
• Материал: сталь листовая - прочная, устойчивая к механическим воздействиям
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления
• Место под счетчик: да - предусмотрено специальное окно для установки однофазного или трехфазного счетчика
• DIN-рейка: есть - уже установленная, готова к монтажу оборудования
• Цвет: серый - универсальный, не требует покраски после установки
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери функциональности

Совместимость и монтаж

Корпус ЩУРн-1/12 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж - накладной: корпус крепится к стене с помощью болтов или саморезов через предварительно подготовленные отверстия. Для удобства монтажа рекомендуется использовать анкерные элементы при установке на гипсокартон или другие хрупкие поверхности. Габариты позволяют легко размещать корпус в нишах или на открытых стенах. Учетный отсек для счетчика имеет фиксированные размеры - проверьте соответствие габаритов вашего прибора перед закупкой.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями к электротехническому оборудованию для внутренней установки. Степень защиты IP54 соответствует ГОСТ 14254, что делает его безопасным для использования в условиях возможного попадания влаги и пыли. Материал - сталь - не поддерживает горение, снижает риск возгорания при аварийных ситуациях. Серия TITAN от IEK прошла испытания на соответствие нормам безопасности для электрощитового оборудования.

Преимущества

• Уже встроенная DIN-рейка - экономит время на сборке
• Выделенное место под счетчик - исключает необходимость доработки корпуса
• Листовая сталь - высокая ударопрочность и долговечность
• IP54 - допускает установку в местах с повышенной влажностью (например, в подъездах, подвалах, на лестничных клетках)
• Серый цвет - не выцветает, не требует обслуживания

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не защищен от прямого дождя, снега или постоянного контакта с водой
• Не подходит для помещений с агрессивными средами (химические производства, зоны с частыми мойками)
• Максимальная нагрузка по модулям - 12; при необходимости большего числа устройств требуется более крупный корпус
• Не имеет встроенных систем вентиляции - при большой плотности аппаратурного заполнения возможен перегрев, особенно в теплых помещениях

Примеры использования

• Вводный щит в квартире - учет энергии + автоматы на освещение, розетки, кухню
• Распределительный щит в офисе - управление группами розеток, кондиционеров, серверов
• Щит на этаже многоквартирного дома - распределение питания между несколькими квартирами
• Подвал или техническая комната - временное или постоянное расположение автоматики для насосов, вентиляции

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (145 мм) позволила свободно открывать дверцу и не задевать провода
• При использовании счетчика с большим корпусом - убедитесь, что он поместится в отведенное окно (обычно 80–100 мм по ширине)
• Для увеличения срока службы используйте антикоррозийные составы на крепежные элементы, особенно во влажных помещениях
• Не перегружайте корпус: 12 модулей - оптимальная нагрузка; при установке 10+ УЗО и автоматов учитывайте теплоотвод
• Артикул mkm22-n-12-54-zo - единственный вариант этого размера в серии TITAN; аналоги других брендов могут отличаться по форме крепления или положению отсека для счетчика
