Щит распределительный навесной ЩРН-12 (ВхШхГ) 265х310х120мм IP54 PROxima | mb24-12 EKF

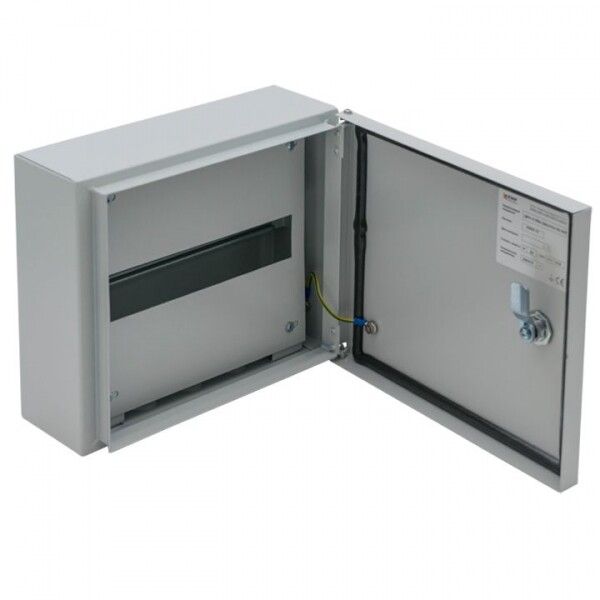

Щит распределительный навесной ЩРН-12 (265х310х120) IP54 с замком от бренда EKF серии PROxima предназначен для компактного распределения электроэнергии в условиях открытой установки. Корпус из стали с защитой IP54 и встроенным замком делает его надежным решением для помещений с повышенной влажностью, на улице или в промышленных зонах.

Назначение и область применения

Щит распределительный ЩРН-12 используется для организации внутренних распределительных сетей напряжением до 380 В. Он защищает оборудование от перегрузок и коротких замыканий, позволяет удобно размещать автоматические выключатели, УЗО и другие модульные устройства. Подходит для монтажа в жилых домах, офисах, производственных цехах, на объектах коммунальной инфраструктуры и наружных площадках.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Напряжение: 380 В (трёхфазная сеть)
• Номинальный ток: 63 А (максимальный допустимый ток ввода)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь по ГОСТ 1050-88
• Цвет: 7035 RAL (серый металлик)
• Форма корпуса: прямоугольный, с одной дверью
• Размеры: 265×310×120 мм (Ш×В×Г)
• Количество вводов: 3 отверстия диаметром 30 мм, расположенные снизу
• DIN-рейка: есть, одна, для крепления модульных устройств
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит распределительный ЩРН-12 рассчитан на открытую установку - крепится на стену с помощью кронштейнов или анкеров через отверстия в задней стенке. Для монтажа используйте крепёж подходящего диаметра, учитывающий толщину стены. Все провода заводятся через три нижних ввода Ø30 мм; рекомендуется использовать резиновые или пластиковые вводные уплотнители для сохранения степени защиты IP54. DIN-рейка легко снимается для предварительной сборки аппаратов перед установкой в щит.

Безопасность и стандарты

Корпус выполнен из стали, прошедшей фосфатирование и покрытый атмосферостойкой порошковой краской - это повышает устойчивость к коррозии. Наличие замка исключает случайное открытие и доступ посторонних лиц. Соответствие ТУ 3434-001-96504521-2007 гарантирует соответствие требованиям безопасности при эксплуатации в бытовых и промышленных условиях. Климатическое исполнение УХЛ3 позволяет применять щит в неотапливаемых помещениях и на улице в холодном климате.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Защита IP54 обеспечивает работу в запылённых и влажных средах
• Встроенная DIN-рейка и съёмная фальшпанель упрощают сборку и обслуживание
• Замок повышает безопасность и контролирует доступ к оборудованию
• Длинная гарантия (5 лет) указывает на качество изготовления

Ограничения применения

Щит распределительный ЩРН-12 не предназначен для установки внутри взрывоопасных зон или в местах постоянного прямого контакта с водой. Глубина корпуса всего 120 мм ограничивает использование крупных аппаратов (например, многополюсных автоматов с функциями дифференциальной защиты большого габарита). Также нельзя использовать щит в качестве основного вводного устройства для систем выше 63 А - он не рассчитан на большие нагрузки. Отсутствие вводов сверху/сбоку требует планирования трассировки кабелей заранее.

Примеры использования

• Распределительный щит на этаже жилого дома для групп розеток и освещения
• Щит управления на участке конвейера в цеху с несколькими двигателями
• Наружный распределительный пункт для насосной станции или освещения территории
• Аварийный щит в подвале здания с возможностью закрытия на замок

Практические советы

• Перед монтажом проверьте, что все модули поместятся в 12 мест - учтите ширину каждого автомата (обычно 17,5 мм на один модуль)
• Используйте вводные уплотнители в отверстиях Ø30 мм, чтобы не потерять степень защиты IP54
• Не забудьте заземлить корпус через болт на специальной шине (если она предусмотрена конструкцией)
• При установке на улице выбирайте место с минимальным попаданием дождевой воды - даже IP54 не защищает от длительного потока воды
• Этот щит - некомплектный: к нему не прилагаются автоматы, УЗО или клеммы - всё необходимо докупить отдельно
