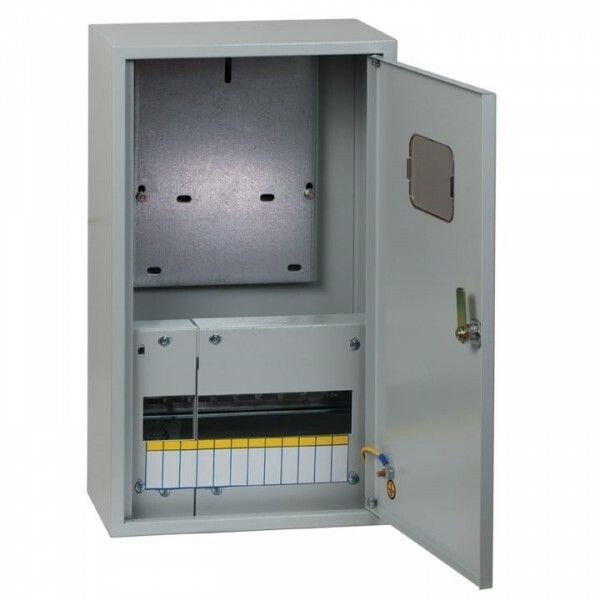

Щит учетно-распределительный навесной ЩРУН 1/12 с окном (ВхШхГ) 400x300x140мм IP31 PROxima | mb23-1/12 EKF

Щит учетно-распределительный навесной ЩУРн 1/12 с окном (400x300x140 мм) IP31 от бренда EKF, серия PROxima - компактный корпус для организации ввода, учёта и распределения электроэнергии в помещениях с умеренным климатом. Подходит для установки однополюсных автоматов, УЗО и однофазного счётчика. Артикул mb23-1/12.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 1/12 с окном предназначен для безопасного ввода электропитания, контроля потребления через счётчик и дальнейшего распределения энергии по групповым цепям. Обеспечивает защиту от перегрузок и коротких замыканий. Применяется в жилых домах, офисах, малых производствах, на объектах коммунального хозяйства. Подходит для внутренней установки в сухих помещениях с контролируемой температурой.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть, но используется чаще в однофазных системах (до 125 А)
• Номинальный ток: 125 А - максимальный допустимый ток вводного автомата
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных автоматических выключателей шириной 17,5 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Размеры корпуса: 400×300×140 мм - компактный формат для ограниченного пространства
• Материал корпуса: сталь по ГОСТ 1050-88 - прочная, устойчивая к механическим нагрузкам
• Наличие DIN-рейки и монтажной панели - удобно для крепления аппаратуры
• Место под счётчик: 1 место для однофазного прибора учёта
• Цвет: RAL 7035 (серый) - стандартный цвет для промышленного оборудования
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Гарантия: 60 месяцев - длительный срок службы при соблюдении условий эксплуатации

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 1/12 с окном монтируется на стену с помощью кронштейнов, входящих в комплект. Крепление выполняется саморезами или анкерами в зависимости от материала стены. Корпус имеет три отверстия диаметром 30 мм снизу - для ввода кабеля. Открытые вводы требуют дополнительной герметизации при необходимости. Монтажная панель и DIN-рейка позволяют легко устанавливать и заменять оборудование без демонтажа щита. Наличие металлической двери с цилиндровым замком обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Изготовлен согласно ТУ 3434-001-96504521-2007. Конструкция исключает случайный контакт с токоведущими частями при закрытой двери. Фосфатирование и порошковое покрытие предотвращают коррозию. IP31 не гарантирует защиту от брызг сбоку или прямого попадания воды - не применяйте во влажных зонах (ваннные комнаты, улица, подвалы с постоянной сыростью).

Преимущества

• Жёсткий сварной корпус - сохраняет форму при ударах и вибрациях
• Фальш-панель - позволяет маскировать неиспользованные места под автоматы
• Окно в двери - позволяет считывать показания счётчика без открывания щита
• Высокая степень механической надёжности - подходит для мест с возможными внешними воздействиями
• Поддержка стандартизированного оборудования - совместим с любыми модульными устройствами EKF, Schneider, ABB и другими

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточен для открытых площадок
• Не рекомендуется для помещений с постоянным уровнем влажности выше 80%
• Один ввод - нельзя использовать как распределительный щит с несколькими источниками питания
• Комплектация некомплектная - внутри нет автоматов, УЗО, счётчика; всё необходимо докупать отдельно
• 12 модулей - мало для сложных систем с большим числом групп; для более чем 8–10 цепей лучше выбрать щит на 24+ модуля

Примеры использования

• Электрощит в квартире - ввод 380 В, один счётчик, 6–8 автоматов на группы освещения, розеток, кухни и кондиционера
• Объект малого бизнеса - распределение энергии по двум этажам с одним вводом и счётчиком
• Производственный участок - питание одного станка с защитой и учётом
• Административное здание - щит на этаже для нескольких офисных помещений

Практические советы

• Перед монтажом проверьте посадочные отверстия - диаметр 30 мм требует кабеля с наружным диаметром ≤28 мм
• Используйте термоусадочные трубки или вводные уплотнители для герметизации кабельных вводов
• При установке счётчика убедитесь, что он поместится в отведённое место - габариты должны быть меньше 120×120 мм
• Не перегружайте щит: 12 модулей = максимум 10–11 устройств, так как один занимает место под счётчик
• Для долговечности используйте только качественные провода сечением ≥10 мм2 для ввода при токе 125 А
• Проверяйте целостность покрытия перед установкой - повреждения краски увеличивают риск коррозии
