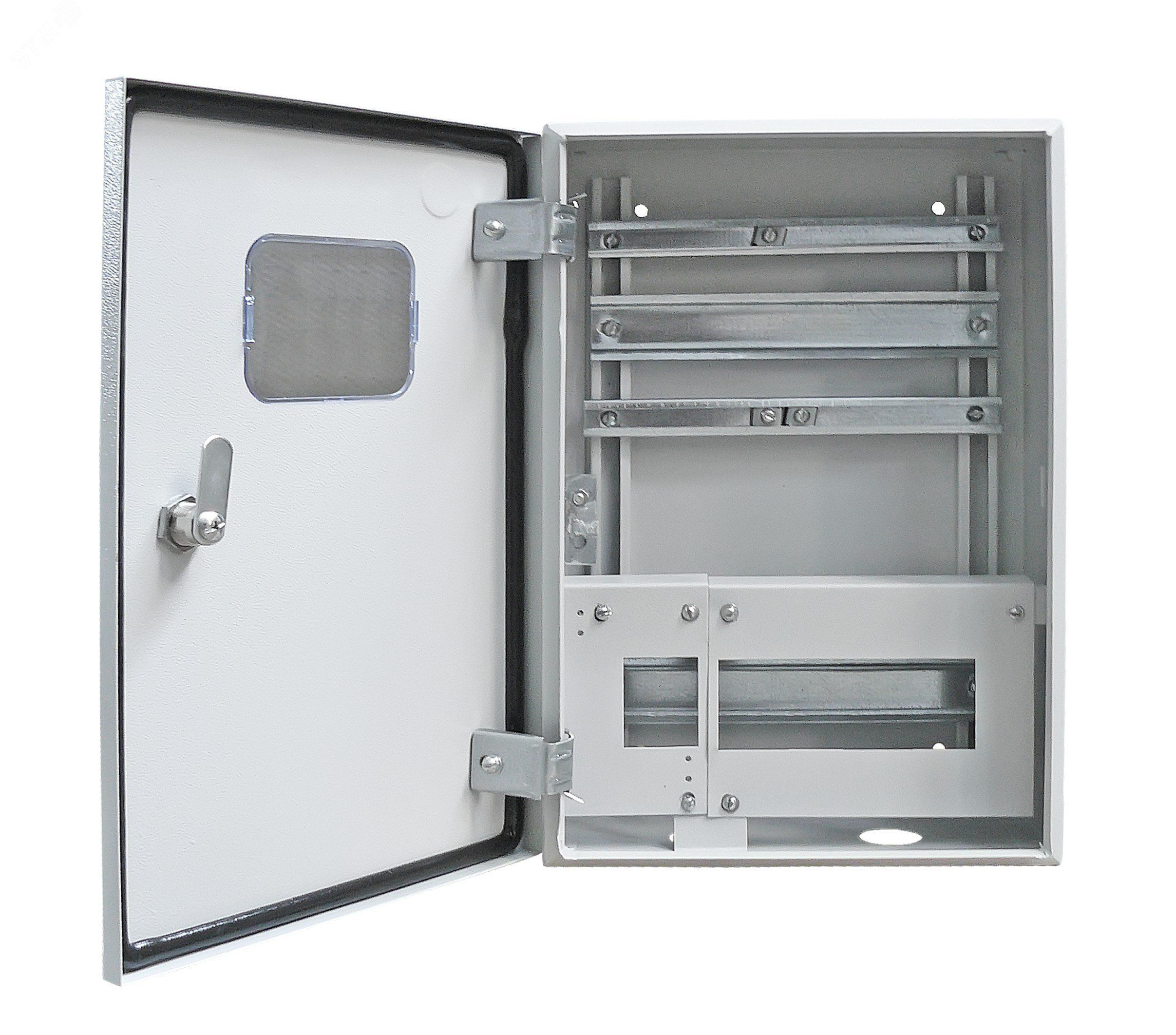

Корпус ЩУНс 1х7+1х2-СЭ1-IP54-У1-013 Узола - U01250912 ЯЯС21553

Корпус щита учета электрического 1х7+1х2 от бренда УЗОЛА (артикулы яяс21553 и u01250912) предназначен для установки внутри него счетчиков электроэнергии и коммутационной аппаратуры в условиях открытых площадок - например, на фасадах домов, в коттеджных поселках или возле магазинов. Его защищённая конструкция обеспечивает надёжную работу даже при перепадах температур и повышенной влажности.

Назначение и область применения

Этот корпус используется как внешний кожух для вводно-учётных щитов, где размещаются один однотарифный счётчик (на 7 модулей) и два дополнительных устройства (например, автоматический выключатель или УЗО - на 2 модуля). Подходит для жилых домов, дач, малых торговых точек и других объектов с индивидуальным учётом электроэнергии. Конструкция рассчитана на постоянное наружное использование.

Технические характеристики

• Формат внутреннего пространства: 1×7 + 1×2 модуля (7 мест под DIN-рейку для счётчика, 2 места - для дополнительных устройств)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды из любого направления
• Исполнение: У1 - устойчив к воздействию окружающей среды при температурах от −40C до +40C
• Материал корпуса: металл с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Дверца: возможны варианты - сплошная металлическая или с прозрачным окном для считывания показаний счётчика

Совместимость и монтаж

Корпус совместим с любыми стандартными DIN-рейками и устройствами шириной 18 мм (по ГОСТ Р МЭК 60715). Для монтажа требуется предварительно подготовить место на стене - крепление осуществляется через четыре угловые отверстия в задней части корпуса. Прозрачная часть дверцы не требует специального обслуживания, но её следует периодически протирать от грязи. Диаметр входных кабельных вводов не указан - рекомендуется использовать стандартные вводы 20–32 мм, подходящие для проводов до 16 мм2.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для наружных электроустановок. Степень защиты IP54 и исполнение У1 обеспечивают соответствие нормам для эксплуатации в условиях улицы. Напряжение питания не регламентируется самим корпусом - он лишь защищает установленное оборудование, которое должно соответствовать сетевому напряжению 220/380 В.

Преимущества

• Не требует частого доступа - благодаря прозрачному окну можно снять показания без вскрытия, снижая риск случайного контакта с токоведущими частями
• Порошковая окраска устойчива к выцветанию, царапинам и химическому воздействию
• Жесткая металлическая конструкция защищает от вандализма и механических ударов
• Рациональное распределение модулей: 7+2 оптимально для базового учётного щита без лишних свободных мест

Ограничения применения

• Не подходит для помещений с высокой запылённостью (например, заводские цеха) - IP54 не гарантирует полную герметичность
• Не предназначен для установки в зонах с постоянным прямым потоком воды (например, под водостоками или вблизи мойки)
• Не имеет встроенной системы вентиляции - при длительной работе оборудования внутри возможно нагревание, особенно летом
• Не предусматривает возможность последующего увеличения числа модулей - расширение невозможно без замены всего корпуса

Примеры использования

• Щит учёта на фасаде коттеджа с одним счётчиком и автоматическим выключателем
• Вводной щит для нескольких квартир в малоэтажном доме
• Уличный пункт учёта энергии в торговом киоске или автозаправке
• Объекты с временным подключением, где нужна быстрая и безопасная установка

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через вводы - лучше делать запас 15–20 см
• Если используете прозрачную дверцу, выбирайте модель с антибликовым покрытием - это улучшит видимость показаний при солнечном свете
• При установке на вертикальной поверхности соблюдайте угол наклона не более 15° - иначе вода может скапливаться на крышке
• Для долговечности рекомендуется периодически осматривать уплотнители дверцы и очищать внутреннюю часть от пыли (при отключенном питании)
• Артикулы яяс21553 и u01250912 - это один и тот же корпус; различия могут быть в комплектации или партии, но конструктивно они идентичны
