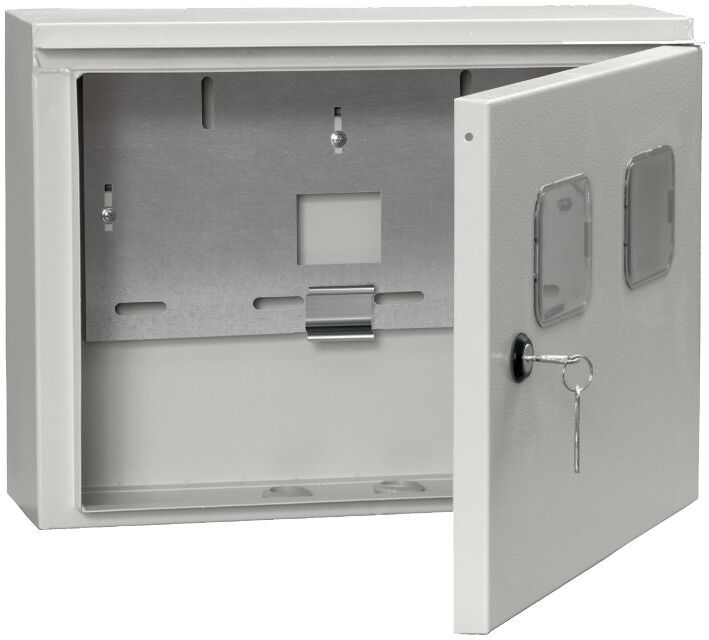

Корпус металлический ЩУ 1/2-0 У1 IP66 (ВхШхГ) 310x420x150мм TITAN| MKM51-N-02-54 | IEK

Корпус металлический ЩУ 1/2-0 (310х420х150 мм) У1 IP54/IP66 от IEK - это надежный накладной щит для сборки вводно-учетных устройств в жилых и производственных зонах. Артикул mkm51-n-02-54 соответствует сериям Titan и TITAN, обеспечивает защиту IP54/IP66 и рассчитан на долгий срок эксплуатации - до 15 лет.

Назначение и область применения

Корпус металлический ЩУ 1/2-0 предназначен для установки вводно-учетного оборудования: автоматических выключателей, счетчиков электроэнергии, УЗО и других модульных устройств. Подходит для монтажа в квартирах, офисах, производственных цехах и на объектах ЖКХ. Используется там, где требуется защищенная и доступная точка учета энергии.

Технические характеристики

• Габариты: 310×420×150 мм
• Материал: листовая сталь толщиной 1 мм
• Цвет: серый
• Степень защиты: IP54 (защита от пыли и брызг воды) / IP66 (полная защита от пыли и мощных струй воды)
• Климатическое исполнение: У1 - для умеренного климата, в закрытых помещениях
• Количество модулей DIN: 2 (стандартная ширина 18 мм каждый)
• Наличие DIN-рейки: да, предварительно установленная
• Наличие места под счетчик: да, предусмотрено фиксирующее крепление
• Наличие откидной крышки: да, с возможностью фиксации в открытом положении
• Наличие замка: да, одноключевой для защиты от несанкционированного доступа
• Наличие окна: да, для визуального контроля показаний счетчика
• Количество вводов: 2 отверстия диаметром 28 мм, расположены снизу
• Срок службы: 15 лет
• Способ монтажа: накладной
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩУ 1/2-0 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Монтаж осуществляется на стену с помощью крепежных отверстий в задней стенке. Для герметизации вводов рекомендуется использовать резиновые вводы или муфты подходящего диаметра. Открытые вводы диаметром 28 мм позволяют пропустить кабели сечением до 16 мм2. Накладной способ монтажа исключает необходимость углубления в стену - удобно при ремонте или модернизации существующих сетей.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием, что снижает риск возникновения электрической опасности. Соответствие степени защиты IP54/IP66 гарантирует безопасную работу даже во влажных средах. Применение замка и окна для счетчика соответствует требованиям нормативов по учету электроэнергии. Документация соответствует ТУ YKM.001.2015, а изделие внесено в реестр радиоэлектронной продукции (код РЭ-235/19).

Преимущества

• Высокая механическая прочность благодаря толщине стенки 1 мм
• Двухуровневая степень защиты (IP54 и IP66) - можно использовать в условиях повышенной влажности
• Фиксированные вводы обеспечивают надежную герметичность при правильном монтаже
• Наличие окна позволяет контролировать показания счетчика без вскрытия корпуса
• Предустановленная DIN-рейка экономит время монтажа
• Серый цвет корпуса соответствует промышленному дизайну и маскирует следы эксплуатации

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков - хотя IP66 допускает воздействие струй воды, длительное пребывание под дождем требует козырька или навеса
• Количество модулей ограничено двумя - не подходит для сложных распределительных щитов с большим числом устройств
• Некомплектный состав: комплектующие (винты, клеммы, провода) не входят в комплект - необходимо докупать отдельно
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Вводно-учетный щит в многоквартирном доме - установка после вводного автомата и перед групповыми автоматами
• Агрегатный щит на производстве - учет потребления энергии на участке с одним или несколькими станками
• Объекты ЖКХ - монтаж в подвале, на лестничной клетке или в техническом помещении
• Временные объекты - строительные площадки, временные офисы, где нужен быстрый и надежный учет

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабель - диаметр 28 мм требует подготовки гофры или ввода соответствующего размера
• При использовании в сырых местах (например, в подвале) дополнительно обработайте края вводов силиконовым герметиком
• Убедитесь, что счетчик плотно фиксируется в предусмотренном месте - используйте крепежи, указанные в инструкции к прибору
• Для обслуживания выбирайте модели с откидной крышкой - они удобнее при частой проверке
• Артикул mkm51-n-02-54 и корпус ЩУ 1/2-0 часто используются в проектах IEK - совместимы с другими элементами серии Titan
