Корпус металлический ЩУ 1/1-0 У1 IP66 (ВхШхГ) 310x300x150мм TITAN | MKM51-N-01-54 IEK

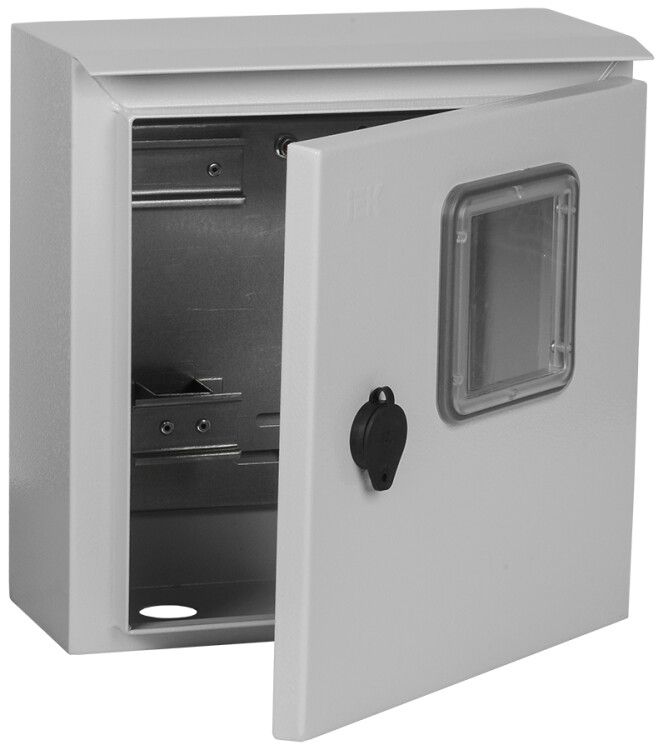

Корпус металлический ЩУ 1/1-0 (310х300х150мм) У1 IP66 от IEK - это готовый щит для установки счетчика и модульного оборудования в условиях улицы или внутри помещений с повышенной влажностью. Артикул mkm51-n-01-54 соответствует серии TITAN и предназначен для создания компактных вводно-учетных распределительных устройств.

Назначение и область применения

Корпус ЩУ 1/1-0 используется для сборки щитов учета электроэнергии - то есть там, где необходимо зафиксировать счетчик, автоматические выключатели, устройства защитного отключения и другие модульные элементы. Подходит для установки в жилых домах, офисах, на производстве, в подъездах и на фасадах зданий. Благодаря высокой степени защиты IP66, корпус можно использовать даже на открытых площадках, например, возле трансформаторных будок или на улице рядом с вводным кабелем.

Технические характеристики

• Габариты: 310×300×150 мм - компактный размер для ограниченного пространства;
• Материал: листовая сталь толщиной 1 мм - прочный, но легкий корпус;
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды;
• Климатическое исполнение: У1 - рассчитан на работу при температуре от −40C до +40C;
• Наличие DIN-рейки: да - один модуль для установки автоматов и УЗО;
• Место под счетчик: предусмотрено - специальное отверстие и крепления для однофазного или трехфазного счетчика;
• Окно: есть - позволяет считывать показания без открывания двери;
• Замок: предусмотрен - обеспечивает безопасность доступа;
• Откидная крышка: да - удобна для прокладки кабеля сверху;
• Количество вводов: два - каждое отверстие диаметром 28 мм расположено снизу;
• Цвет: серый - универсальный, не бросается в глаза;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя.

Совместимость и монтаж

Корпус ЩУ 1/1-0 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN 35 мм. Монтаж - накладной: крепится к стене с помощью болтов через отверстия в задней стенке. Для подключения кабелей используются два нижних ввода Ø28 мм - их можно расширить при необходимости. Откидная крышка позволяет легко провести ввод кабеля сверху, что особенно удобно при монтаже в труднодоступных местах. Комплектация некомплектная - внутренние крепления, клеммы и оборудование не входят, их нужно докупить отдельно.

Безопасность и стандарты

Корпус выполнен из стали с антикоррозийным покрытием и имеет степень защиты IP66, что исключает попадание пыли и повреждение от водяных струй. Соответствует требованиям ТУ YKM.001.2015. Наличие замка и окна снижает риск несанкционированного доступа и позволяет контролировать показания счетчика без вскрытия. Код в реестре РЭ-235/19 подтверждает соответствие нормам для радиоэлектронной продукции.

Преимущества

• Высокая защита IP66 делает корпус надежным для уличного монтажа;
• Наличие окна и замка сочетает функциональность и безопасность;
• Откидная крышка упрощает прокладку кабелей;
• Стандартный размер DIN-рейки и два ввода обеспечивают гибкую компоновку;
• Серия TITAN от IEK известна долговечностью и качественной сборкой;
• Подходит для быстрого монтажа в существующих сетях без переделок.

Ограничения применения

• Не предназначена для установки крупных силовых шин или многомодульных щитов - только один ряд DIN-модулей;
• Толщина стенки 1 мм не рекомендована для сред с механическими нагрузками (например, в цехах с частым движением тележек);
• Не подходит для трехфазных систем с большим количеством автоматов - недостаточно места;
• Вводы только снизу - нельзя подключать кабель сверху или сбоку без доработки;
• Не содержит внутреннего освещения или терморегулятора - при минусовых температурах возможна конденсация.

Примеры использования

• Вводно-учетный щит в подвале многоэтажного дома;
• Щит на фасаде административного здания для учета энергопотребления;
• Распределительный пункт на участке с дачными домиками;
• Оборудование для временного питания на стройплощадке;
• Аварийный щит для резервного ввода в малые предприятия.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабель - если нужны большие диаметры, используйте метизы для расширения;
• При установке на улице обязательно прокладывайте кабель через резиновые вводы или герметичные муфты - даже IP66 не гарантирует защиту от протечек при плохой герметизации;
• Для работы при температурах ниже −20C рекомендуется дополнительно утеплить корпус или установить нагреватель;
• Убедитесь, что счетчик и автоматы подходят по ширине - один модуль DIN равен 17,5 мм;
• При использовании в промышленных условиях - регулярно проверяйте состояние замка и уплотнителей двери; срок службы 15 лет достигается только при периодическом обслуживании.
