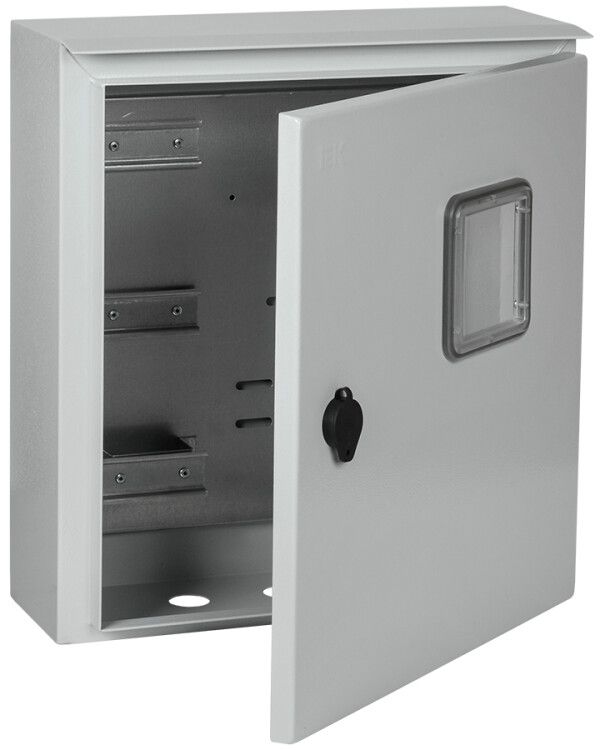

Корпус металлический ЩУ-3/1-0 У1 IP66 (ВхШхГ) 445x440x150мм TITAN | MKM51-N-03-54 IEK

Корпус металлический ЩУ-3/1-0 (445х400х150 мм) У1 IP66 от IEK предназначен для установки вводно-учетного оборудования в условиях повышенной запыленности и влажности. Этот щит обеспечивает надежную защиту счетчику и автоматике, соответствует требованиям ТУ YKM.001.2015 и подходит как для квартир, так и для промышленных объектов.

Назначение и область применения

Корпус ЩУ-3/1-0 используется для сборки вводно-учетных щитов - то есть мест, где устанавливают электросчетчик, автоматы и другие устройства для контроля и распределения электроэнергии. Подходит для жилых домов, офисов, производственных цехов и других помещений, где требуется защищенная точка ввода энергии. Модель рассчитана на три ввода и позволяет организовать учет потребления с возможностью дальнейшего распределения нагрузки.

Технические характеристики

• Габариты: 445×400×150 мм - компактный размер для ограниченного пространства
• Материал: листовая сталь толщиной 1 мм - прочная, устойчивая к механическим воздействиям
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Климатическое исполнение: У1 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений
• Количество вводов: 3 отверстия диаметром 28 мм снизу корпуса - для ввода кабелей
• Количество модулей DIN: 3 - позволяет установить один трехполюсный автомат или несколько однополюсных устройств
• Наличие DIN-рейки: да - стандартная рейка для фиксации автоматических выключателей и УЗО
• Наличие окна: да - для удобного считывания показаний счетчика без открывания двери
• Наличие замка: да - предотвращает несанкционированный доступ
• Наличие откидной крышки: да - упрощает обслуживание и проверку внутренней проводки
• Цвет: серый - универсальный, не требует покраски после монтажа
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: TУ YKM.001.2015

Совместимость и монтаж

Корпус ЩУ-3/1-0 монтируется накладным способом - к стене с помощью дюбелей или анкеров. Для этого предусмотрены специальные крепежные отверстия на задней стенке. Установка возможна на бетон, кирпич, гипсокартон (с использованием подходящих креплений). Кабели вводятся через три нижних отверстия Ø28 мм - рекомендуется использовать кабельные вводы для герметизации. Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Устройство не предназначено для встраивания в стену - только наружная установка.

Безопасность и стандарты

Щит соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-235/19. Степень защиты IP66 гарантирует безопасную работу в сырых, пыльных и агрессивных средах. Наличие замка и откидной крышки снижает риск случайного контакта с токоведущими частями. Серия Titan от IEK прошла тестирование на соответствие нормам безопасности для электротехнических изделий в России и странах ЕАЭС.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, подъездов, цехов
• Жесткая стальная конструкция - устойчив к деформациям и повреждениям
• Окошко для счетчика - экономит время при контроле показаний
• Откидная крышка - ускоряет диагностику и ремонт
• Готовая DIN-рейка - не нуждается в самостоятельном монтаже
• Серый цвет - не выгорает на солнце, не требует доработки внешнего вида

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты)
• Не подходит для систем с напряжением выше 1000 В - только для бытовых и промышленных сетей до 400 В
• Количество модулей DIN ограничено - не хватит для сложных щитов с большим числом устройств
• Некомплектный состав - необходимо дополнительно закупить кабельные вводы, болты, шины, заземление
• Не рассчитан на встраивание - нельзя монтировать в стену, только накладной способ

Примеры использования

• Вводно-учетный щит в многоквартирном доме - для установки счетчика и автомата на входе в квартиру
• Щит на этаже производственного здания - для распределения питания между участками
• Наружная установка на фасаде здания - благодаря IP66 можно монтировать даже под навесом или на столбе
• Обслуживание временных объектов - строительные площадки, торговые павильоны

Практические советы

• Перед монтажом проверьте, что отверстия Ø28 мм соответствуют диаметру ваших кабелей - при необходимости используйте переходники или кабельные вводы
• Учитывайте посадочную высоту счетчика - он должен свободно поместиться под окном без перегиба проводов
• Для долговечности в условиях влаги обязательно прокладывайте заземляющий проводник и подключайте его к клемме на корпусе
• Не забудьте заказать кабельные вводы, шины PE/N, крепеж - они не входят в комплект
• При установке в холодном помещении убедитесь, что все соединения выполнены с учетом термического расширения материалов
• ЩУ-3/1-0 от IEK - оптимальный выбор для базового учета; если нужны больше модулей - выбирайте модели с большей глубиной, например ЩУ-3/2-0
