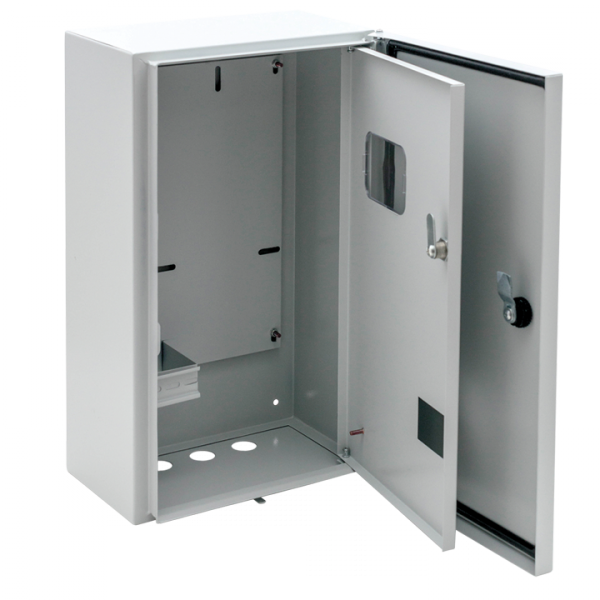

Щит учетный ЩУ-3/1-1 двухдверный (ВхШхГ) 445x400x150 12 модулей IP54 PROxima | mb54-3-2 EKF

Щит учетный ЩУ-3/1-1 двухдверный (445x400x150) 12 модулей IP54 от бренда EKF серии PROxima предназначен для организации ввода электроэнергии и её учёта в условиях повышенной запылённости и влажности. Корпус выполнен из прочной стали, имеет два доступа к оборудованию и защищён от внешних воздействий - подходит как для квартир, так и для промышленных объектов.

Назначение и область применения

Щит учетный ЩУ-3/1-1 двухдверный (445x400x150) 12 модулей IP54 используется для сборки распределительных устройств с учётом потребления электроэнергии. Подходит для установки электросчётчиков, автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, производственных помещениях, на объектах коммунального хозяйства и в зонах с возможным попаданием пыли и влаги.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 125 А - допустимая нагрузка на входе
• Количество модулей DIN: 12 - позволяет разместить до 12 стандартных модулей шириной 17,5 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для помещений) и брызг воды со всех сторон
• Материал корпуса: листовая сталь толщиной 1,2 мм - устойчив к механическим повреждениям
• Цвет: серый - матовое покрытие, устойчивое к царапинам
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений
• Наличие DIN-рейки: да - для удобной фиксации модульного оборудования
• Место под счётчик: да - специально отведённая ниша с прозрачным окном для снятия показаний
• Наличие откидной крышки: да - позволяет проводить работы без полного демонтажа
• Наличие замка: да - с возможностью пломбирования для контроля доступа
• Габариты: 445×400×150 мм - компактный размер для накладного монтажа
• Способ монтажа: накладной - крепится болтами к стене или другой поверхности
• Гарантия: 60 месяцев - один из самых длинных сроков в классе
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит учетный ЩУ-3/1-1 двухдверный (445x400x150) 12 модулей IP54 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN EN 60715. Монтаж выполняется на вертикальной поверхности с помощью четырёх крепёжных отверстий в задней стенке. Для правильной установки важно соблюдать минимальный зазор 50 мм вокруг корпуса для теплоотвода и обслуживания. Кабели заводятся через предварительно подготовленные отверстия внизу и сзади - они не перфорированы, требуют самостоятельного просверливания. Комплектация некомплектная - все элементы внутри корпуса отсутствуют, требуется закупка отдельно: DIN-рейка уже установлена, но автоматы, счётчики и провода - нет.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями ТУ 3434-001-96504521-2007. Наличие замка и прозрачного окна позволяет выполнять пломбирование согласно нормам энергонадзора. Фосфатирование и порошковое покрытие обеспечивают антикоррозийную защиту, что особенно важно при эксплуатации в сырых или холодных местах. Сертифицирован для использования в помещениях категории УХЛ3 - не рекомендуется для открытого монтажа под дождём или в условиях постоянного контакта с водой.

Преимущества

• Две двери - позволяют одновременно работать с группой автоматов и счётчиком без перегрузки пространства
• Прозрачное окно - исключает необходимость открывать щит для снятия показаний
• Высокая жёсткость корпуса - достигнута за счёт сварной конструкции, снижается риск деформации при ударах
• Защита IP54 - надёжнее, чем IP44, подходит для половины промышленных объектов
• Долгий гарантийный срок - 5 лет, что выше среднего для аналогичных решений
• Использование российской стали - гарантированное качество материалов

Ограничения применения

• Не предназначен для установки на улице - IP54 не обеспечивает защиту от прямого потока воды
• Не подходит для помещений с химически активными газами или агрессивными жидкостями
• Недопустимо использование в условиях постоянной вибрации - например, рядом с крупными насосами или компрессорами без амортизации
• Комплектация некомплектная - нельзя использовать «из коробки»; необходимо докупить оборудование
• Толщина металла 1,2 мм - недостаточна для экстремальных условий (например, на заводах с высокими механическими нагрузками); для таких задач лучше выбирать более толстые модели

Примеры использования

• Электрощит в подъезде многоквартирного дома - для ввода и учёта электроэнергии по этажу
• Распределительный щит на складе - счётчик + автоматы на освещение, вентиляцию и розетки
• Объект малого бизнеса - кафе, автосервис, мастерская - где нужен контролируемый ввод и защита от пыли
• Административное здание - для центрального учётного узла с несколькими счётчиками

Практические советы

• Перед монтажом проверьте посадочные отверстия - если нужны другие размеры, просверлите их заранее
• При установке счётчика используйте клеммы с маркировкой L/N/PE - это ускоряет подключение и снижает риск ошибок
• Для увеличения срока службы в сыром помещении дополнительно смажьте замок графитовой смазкой
• Не забудьте про заземление - клемма PE должна быть обязательно подключена к контуру заземления
• Если вам нужно больше 12 модулей - рассмотрите модель ЩУ-3/1-2 с 18 модулями, она также из серии PROxima
• При заказе убедитесь, что вы получили именно ЩУ-3/1-1 двухдверный - есть одно- и трёхдверные варианты с другими габаритами
