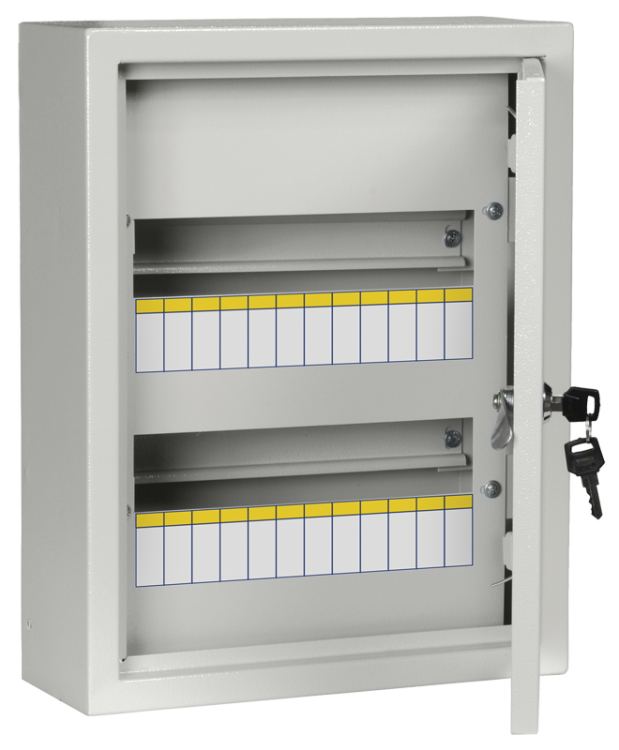

Корпус металлический ЩРн-24з-0 У2 IP54 (ВхШхГ) 410x330x120мм TITAN 3 | MKM11-N-24-54-Z IEK

Корпус металлический ЩРн-24 (410х330х120 мм) IP54 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях сухих помещений. Модель рассчитана на 24 модуля DIN, имеет степень защиты IP54 и подходит для монтажа в жилых, коммерческих и промышленных объектах. Артикул mkm11-n-24-54-z соответствует сериям Titan и TITAN.

Назначение и область применения

Корпус металлический ЩРн-24 предназначен для внутренней установки автоматических выключателей, УЗО, реле и других модульных устройств в распределительных щитах. Подходит для использования в квартирах, частных домах, гаражах, офисах и производственных помещениях с контролируемой средой. Применяется там, где требуется надёжная защита оборудования от пыли и брызг воды, но нет необходимости в герметизации или погружении в жидкости.

Технические характеристики

• Габариты: 410×330×120 мм
• Количество модулей DIN: 24 (2 ряда по 12 модулей)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех направлений
• Материал корпуса и двери: сталь, толщиной 0,8–1,0 мм
• Цвет: серый
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Количество вводов: 5 отверстий диаметром 20 мм, расположены снизу корпуса
• Наличие DIN-рейки: да, предварительно установленная
• Наличие замка: да, одноключевой
• Способ монтажа: открытая установка на стену
• Климатическое исполнение: У2 - для работы при температуре от −10C до +40C и относительной влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-24 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN-рейка 35 мм). Для монтажа используются четыре крепёжных отверстия на задней стенке. Открытая установка требует фиксации на ровную вертикальную поверхность - деревянную, кирпичную или бетонную. Кабели подводятся через пять нижних отверстий Ø20 мм; рекомендуется использовать кабельные вводы или уплотнители для сохранения степени защиты IP54. Корпус не предусматривает встроенные клеммы - все соединения выполняются внутри щита.

Безопасность и стандарты

Произведён в соответствии с техническими условиями YKM.001.2015. Сертифицирован для использования в РФ. Наличие замка обеспечивает контроль доступа к электрооборудованию. Стальная конструкция защищает от механических повреждений. Температурный режим У2 исключает применение в условиях перепадов ниже −10C или высокой влажности выше 80%. Не предназначен для наружного монтажа или мест с постоянным воздействием осадков.

Преимущества

• Высокая прочность благодаря стальной конструкции и оптимальной толщине стенок
• Фиксированная DIN-рейка снижает время сборки щита
• Пять вводов позволяют организовать подключение нескольких кабелей без дополнительных переходников
• Запираемая дверь обеспечивает безопасность при обслуживании и предотвращает случайное вмешательство
• Серый цвет не выгорает на свету и хорошо сочетается с интерьером
• Поддерживается производителем IEK - гарантия качества и наличие запчастей

Ограничения применения

• Не подходит для установки на улице, в сырых помещениях (банях, подвалах без вентиляции) или в местах с постоянным попаданием воды
• IP54 не обеспечивает полную герметичность - нельзя использовать в средах с сильным пылевыделением (цеха с шлифовкой, пескоструйные камеры)
• Номинальный ток 100 А ограничен вводными кабелями - не следует подключать устройства с суммарной нагрузкой свыше этого значения
• Корпус некомплектный: не входят автоматы, УЗО, клеммы, провода - всё необходимо докупать отдельно
• Не предусмотрен монтаж в шкафы или другие корпуса - только настенный

Примеры использования

• Главный распределительный щит в квартире с 24 модулями (автоматы, УЗО, счетчик)
• Щит освещения и розеток в гараже с защитой от пыли и влаги
• Распределительный щит на этаже офисного здания
• Автономный щит управления насосом или вентиляцией в частном доме

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели (Ø20 мм) соответствуют внешнему диаметру ваших кабелей - при необходимости используйте уплотнительные кольца
• При использовании в холодных помещениях (например, гараже зимой) убедитесь, что температура не опускается ниже −10C - иначе возможна потеря эластичности изоляции
• Для удобства обслуживания располагайте часто используемые устройства (автоматы) в верхнем ряду
• Не забудьте про заземление: корпус имеет точку заземления - обязательно подведите PE-проводник
• Артикул mkm11-n-24-54-z - один из самых популярных в линейке Titan; аналоги от других брендов имеют меньшую толщину стали и менее надёжные замки
