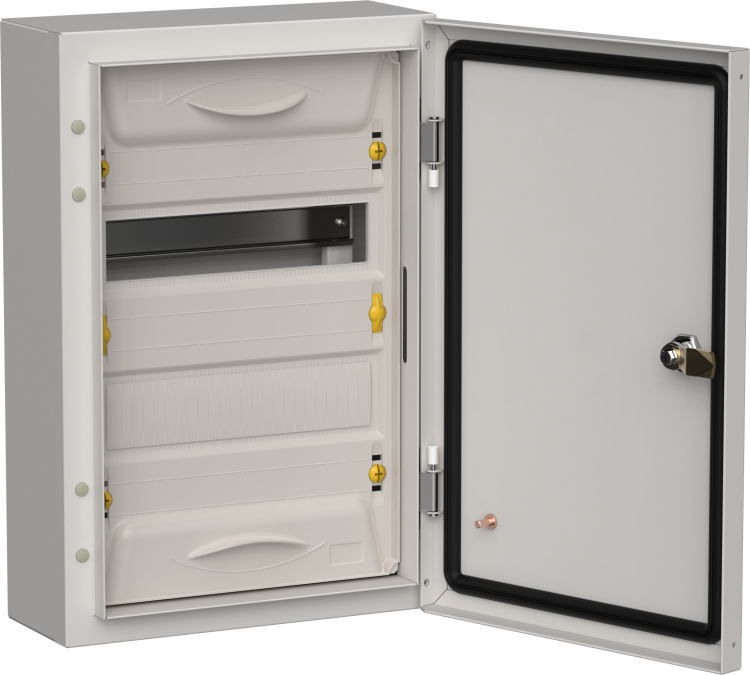

Корпус ЩРн-24 (1х24) TITAN 5 460х310х140 IP54 метал. сер. IEK TI5-50-N-024-54-7035

Корпус металлический ЩРн-24 (1х24) 460х310х140 IP54 серый от бренда IEK (ИЭК), артикул ti5-50-n-024-54-7035, предназначен для установки внутри распределительного щита модульной аппаратуры и обеспечивает надежную защиту электросети на объектах с напряжением до 400 В.

Назначение и область применения

Корпус ЩРн-24 используется для сборки распределительных щитов, где устанавливаются автоматические выключатели, УЗО, реле и другая модульная аппаратура. Подходит для ввода и распределения электроэнергии в зданиях, на производстве, в офисах и жилых комплексах. Обеспечивает защиту сети от перегрузок и коротких замыканий при напряжении 230/400 В.

Технические характеристики

• Тип изделия: Распределительный щит
• Количество модулей DIN: 24 (один ряд из 24 модулей шириной 18 мм каждый)
• Количество рядов: 2 - позволяет компоновать оборудование в два уровня, увеличивая плотность установки
• Габариты: 460×310×140 мм - высота, ширина, глубина соответственно
• Материал корпуса: Сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям
• Цвет: Серый - соответствует стандартному цветовому решению промышленного оборудования
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Наличие DIN-рейки: Да - уже установлены две рейки (по одной на каждом ряду)
• Способ монтажа: Навесной - крепится на стену с помощью кронштейнов или болтов
• Тип крышки: Закрытого типа - герметично закрывается, предотвращает доступ к токоведущим частям при открытой дверце
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях нормальной среды

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715 (ширина модуля 18 мм). Для монтажа требуется минимум три точки фиксации: две сверху и одна снизу. Крепление осуществляется через отверстия в задней стенке корпуса. Глубина 140 мм позволяет разместить устройства с крупным корпусом, включая некоторые модели УЗО и АВ с функциями защиты. Перед установкой проверьте, что посадочные отверстия соответствуют вашему способу крепления - рекомендован диаметр крепёжных элементов 6–8 мм.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р МЭК 62208 и ГОСТ Р 51321.1. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью (например, подвалы, технические этажи, производственные цеха), но не предназначен для постоянного воздействия струй воды или нахождения во внешних условиях без дополнительной защиты.

Преимущества

• Уже встроенные DIN-рейки снижают время сборки щита - не требуют дополнительной установки
• Двухрядная конструкция позволяет эффективнее использовать внутренний объем - особенно актуально при ограниченных габаритах
• Стальной корпус обеспечивает механическую прочность и долговечность даже при нагрузках и ударах
• Закрытая крышка исключает случайный контакт с токоведущими частями при обслуживании
• Серый цвет не выгорает на свету и легко сочетается с другими элементами инфраструктуры

Ограничения применения

• Не предназначен для установки на улице - IP54 недостаточно для прямого контакта с осадками или агрессивной средой
• Не подходит для помещений с химически активной средой (агрессивные пары, кислоты, щелочи) - материал корпуса не имеет специального антикоррозийного покрытия
• Не допускается использование в местах с температурой ниже –25 C или выше +50 C - указан срок службы при нормальных условиях эксплуатации
• Не является взрывозащищённым - нельзя применять в зонах с риском возникновения взрывоопасных смесей

Примеры использования

• Распределительный щит в административном здании - для группового управления освещением и розетками
• Щит на производственной линии - для питания станков, насосов и систем автоматизации
• Подъездный щит многоквартирного дома - для ввода и распределения энергии между квартирами
• Аварийный щит в техническом помещении - для автономного питания систем безопасности

Практические советы

• Перед монтажом проверьте, чтобы все провода имели запас длины - корпус глубокий, и сложные маршруты затруднят подключение
• Используйте термоусадочные трубки или клеммы с маркировкой - внутри корпуса мало места, и порядок важен для диагностики
• При необходимости можно дополнительно уплотнить входы кабелей - стандартные отверстия не имеют заводских уплотнителей
• Для удобства обслуживания рекомендуется оставлять свободное место рядом с щитом - дверца открывается на 90°, и нужен доступ с передней стороны
• ЩРн-24 от IEK (ИЭК) - один из самых распространённых вариантов в России; при замене или доборе деталей ориентируйтесь на артикул ti5-50-n-024-54-7035 - он гарантирует точное соответствие по размерам и комплектации
