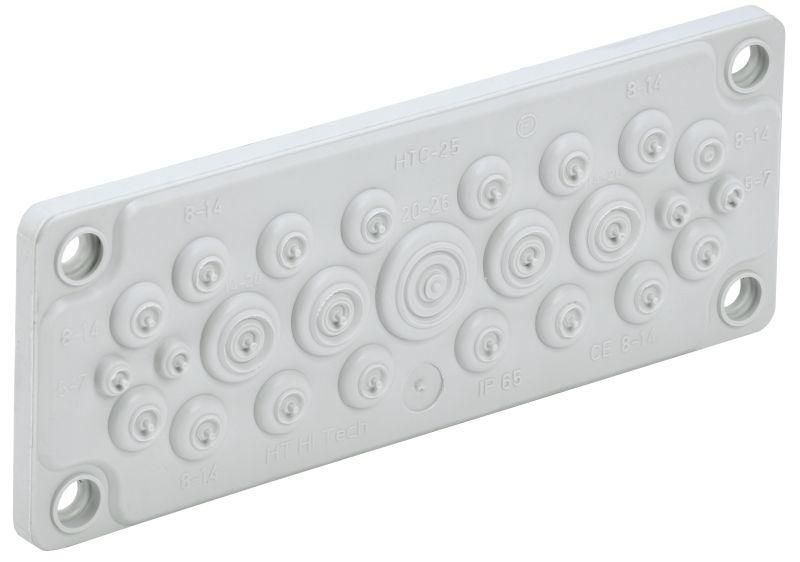

Ввод кабельный мембранный 25 отверстий d5-26мм IP65 сер. TITAN IEK TI-00D-MC-025-65

Ввод кабельный мембранный 25 отверстий d=5–26 мм IP65 серый от IEK (ИЭК), артикул ti-00d-mc-025-65, предназначен для герметичного ввода множества кабелей в электрошкафы и распределительные коробки, сохраняя степень защиты IP65 даже при плотной укладке.

Назначение и область применения

Ввод кабельный мембранный 25 отверстий d=5–26 мм IP65 серый используется для прохода групп кабелей через стенки электротехнических корпусов - например, щитов управления, автоматических станций, промышленных панелей. Обеспечивает герметизацию места ввода, предотвращает попадание пыли и воды внутрь оборудования. Подходит для установки в условиях повышенной запылённости, на открытых площадках, в цехах с влажной средой.

Технические характеристики

• Количество отверстий: 25
• Диапазон допустимых внешних диаметров кабелей: 5–26 мм
• Номинальный диаметр: 26 мм - максимальный размер кабеля, который может быть введён в одно отверстие
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал: пластик (термостойкий, устойчивый к химическим воздействиям)
• Цвет: серый
• Резьба: отсутствует - монтируется в подготовленное отверстие без нарезания резьбы
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Ввод кабельный мембранный 25 отверстий d=5–26 мм IP65 серый устанавливается в круглое отверстие в стенке корпуса. Диаметр отверстия должен соответствовать габаритам ввода - он рассчитан на стандартные размеры, используемые в промышленных щитах. Для фиксации в комплекте поставки предусмотрены клипсы и штифты: они обеспечивают жесткую посадку и препятствуют выдавливанию ввода под давлением кабелей. Монтаж выполняется без инструментов - достаточно вставить ввод в отверстие и защелкнуть крепления.

Безопасность и стандарты

Степень защиты IP65 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция исключает проникновение пыли и защищает от водяных струй - что делает устройство безопасным для работы в условиях, где возможны брызги, мойка оборудования или перепады температур. Нет металлических частей, которые могли бы вызвать коррозию или замыкание.

Преимущества

• Высокая плотность: 25 отверстий позволяют ввести много кабелей в одном месте, снижая количество точек ввода и упрощая организацию проводки
• Герметичность: мембрана самонастраивается под диаметр каждого кабеля, обеспечивая плотное прилегание без зазоров
• Упрощённый монтаж: отсутствие резьбы и наличие фиксирующих элементов позволяет устанавливать ввод быстро, без сверления или нарезки
• Долговечность: материал и конструкция рассчитаны на 15 лет эксплуатации без потери функций

Ограничения применения

• Не предназначена для ввода кабелей с диаметром более 26 мм - использование таких кабелей нарушит герметичность
• Не рекомендуется применять в условиях постоянного погружения в воду - IP65 не гарантирует защиту от длительного контакта с жидкостью
• Не подходит для высокочастотных или силовых систем, требующих экранирования - ввод не имеет металлической оплётки или заземляющего контакта
• Запрещено использовать с кабелями, имеющими острые углы или жёсткую броню - это повредит мембрану

Примеры использования

• Ввод кабелей питания, сигнализации и управления в промышленные ШАУ (шлюзы автоматизации)
• Фиксация кабелей в распределительных щитах на заводах, в логистических терминалах
• Подключение датчиков, исполнительных механизмов и контроллеров в оборудовании с частой мойкой (пищевая промышленность)
• Обустройство ввода в наружные корпуса освещения, видеонаблюдения, систем безопасности

Практические советы

• Перед монтажом проверьте внешний диаметр всех кабелей - суммарный диаметр не должен превышать возможности мембраны; лучше оставлять запас в 1–2 мм на каждый кабель
• Если кабели имеют разный диаметр, располагайте самые толстые рядом - так мембрана равномернее деформируется и сохраняет герметичность
• Не затягивайте кабели слишком сильно - это может повредить изоляцию и нарушить работу мембраны
• При использовании в холодном климате убедитесь, что пластик не был повреждён при транспортировке - при низких температурах он становится хрупким
• Для удобства сборки можно заранее промаркировать кабели перед вводом - это ускорит последующее обслуживание
