Корпус металлический ЩМП-100.80.30 УХЛ1 IP66 TITAN 5 - TI5-10-N-100-080-030-66 IEK

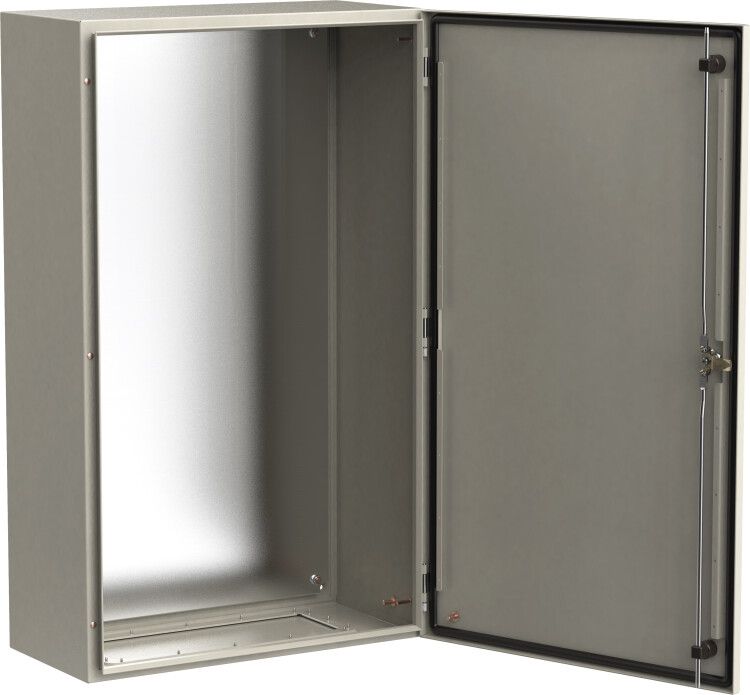

Корпус металлический ЩМП-100.80.30 УХЛ1 IP66 TITAN 5 - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, запыленности и перепадов температур. Бренд IEK и артикул ti5-10-n-100-080-030-66 указывают на серию TITAN, где этот корпус сочетает прочность стали, герметичность IP66 и срок службы до 15 лет.

Назначение и область применения

ЩМП-100.80.30 УХЛ1 IP66 TITAN 5 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах промышленной автоматизации, энергообеспечения, транспорта и коммунальной инфраструктуры - например, возле насосных станций, на площадках КТП, в цехах с агрессивной средой.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - внутренняя плита позволяет фиксировать оборудование на DIN-рейках и крепёжных платформах;
• Габариты: 1000×800×300 мм (высота × ширина × глубина);
• Материал корпуса: сталь с толщиной стенок 1,4 мм - обеспечивает механическую устойчивость и сопротивление деформациям;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления;
• Номинальный ток: 630 А - допустимая нагрузка на вводные устройства, не влияет на сам корпус, но определяет совместимость с оборудованием внутри;
• Цвет: серый - матовое порошковое покрытие снижает блики и повышает устойчивость к царапинам;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Покрытие: двухслойное - предварительное грунтование + порошковая окраска, что исключает коррозию даже при длительном воздействии влаги;
• Климатическое исполнение: УХЛ1 - рассчитан на работу при температурах от −50C до +40C и влажности до 98% при 25C;
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие;
• Тип крышки: закрытого типа - полностью герметичная конструкция без открытых участков;
• Способ монтажа: открытая установка - крепится к стене, столбу или фундаменту болтами через монтажные отверстия.

Совместимость и монтаж

ЩМП-100.80.30 УХЛ1 IP66 TITAN 5 совместим со всеми типами DIN-рейки (TS35/7,5 и TS35/15) и стандартными модульными аппаратами. Для монтажа требуется минимум два человека: корпус весит более 20 кг. Открытая установка требует подготовки основания - рекомендуется использовать анкерные болты M10 или M12. В комплекте есть кронштейны для навески и проводник заземления - их необходимо подключить к контуру заземления объекта. Перед установкой проверьте, чтобы посадочные отверстия соответствовали толщине стены или опоры. Герметичность двери сохраняется за счёт двойной заковки кромок - не используйте силовые инструменты при закрывании, чтобы не повредить уплотнители.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150 для климатического исполнения УХЛ1. Сертифицирован для работы в зонах с взрывоопасной средой класса 1D (по ГОСТ 30852.10). Наличие заземляющего проводника в комплекте обеспечивает выполнение норм ПУЭ по защите от поражения током. Порошковое покрытие не содержит свинца и хром(VI), соответствует экологическим нормам RoHS.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, дождливых регионов, мест с частыми мойками;
• Двухэтапная антикоррозийная обработка - продлевает жизнь корпуса в агрессивной среде;
• Жёсткая конструкция благодаря двойной заковке кромок - снижает риск деформации при ударах или вибрации;
• Встроенные крепления и заземление - экономят время монтажа и исключают необходимость докупать аксессуары;
• Работа в широком диапазоне температур - подходит для Сибири, Дальнего Востока и Урала;
• Серия TITAN - продукция с контролируемым качеством производства, включая роботизированные операции сварки и покраски.

Ограничения применения

• Не предназначен для погружения в воду - IP66 не равен IP68;
• Не используется в помещениях с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не устойчиво к химически активным жидкостям;
• Номинальный ток 630 А - это предел для вводного автомата, а не для самого корпуса; внутреннее оборудование должно быть выбрано с учётом этого значения;
• Не рекомендован для установки вблизи открытых источников огня или высоких температур (>+60C) - материал не термостойкий;
• При монтаже на деревянные или пластиковые поверхности требуется дополнительная металлическая рама - корпус нельзя крепить напрямую к горючим материалам.

Примеры использования

• Щит управления насосной станцией на автозаправке;
• Распределительный щит на внешней стене производственного цеха;
• Автоматический щит освещения на территории парковки;
• Шкаф управления конвейерной линией в пищевой промышленности;
• Резервный источник питания (АКБ, ИБП) в наружном исполнении.

Практические советы

• Перед установкой проверьте внутренние размеры - глубина 300 мм достаточна для большинства модульных устройств, но не подходит для крупных преобразователей частоты;
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат - можно установить нагревательный элемент или вентилятор с терморегулятором;
• Не затягивайте болты двери слишком сильно - это может деформировать уплотнитель и нарушить герметичность IP66;
• При необходимости увеличения количества входов/выходов кабелей используйте только заводские кабельные вводы - просверливать отверстия самостоятельно запрещено;
• Для обслуживания открывайте дверцу медленно - резкие движения могут повредить внутреннюю проводку или клеммы;
• Проверяйте состояние уплотнителей каждые 6–12 месяцев - особенно после зимних периодов или дождей.
