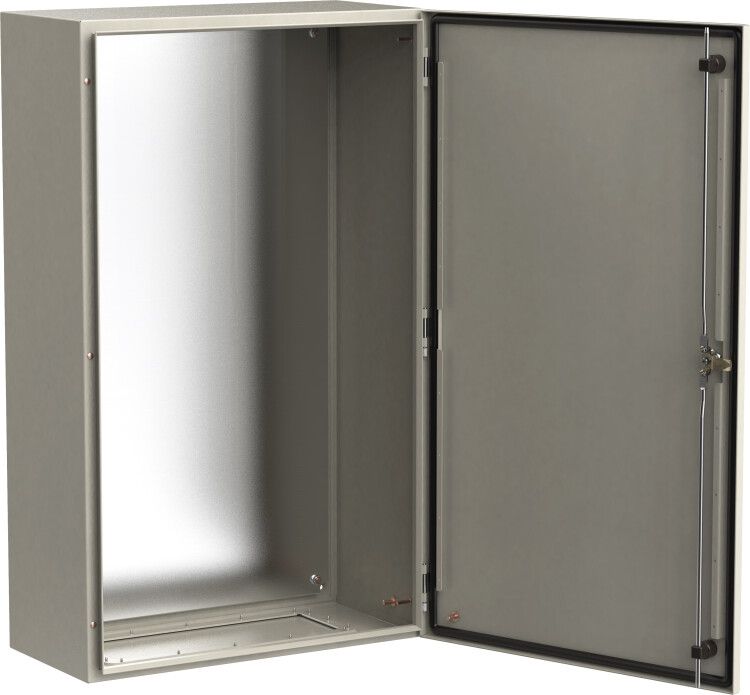

Корпус металлический ЩМП-120.80.30 УХЛ1 IP66 TITAN 5 - TI5-10-N-120-080-030-66 IEK

Корпус металлический ЩМП-120.80.30 УХЛ1 IP66 TITAN 5 - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения аппаратуры управления и автоматизации. Бренд IEK и артикул ti5-10-n-120-080-030-66 указывают на серию TITAN 5, где этот корпус сочетает прочность стали, повышенную защиту от внешних воздействий и долгий срок службы.

Назначение и область применения

Корпус металлический ЩМП-120.80.30 УХЛ1 IP66 TITAN 5 предназначен для установки внутри или вне помещений там, где требуется защищённое размещение электрооборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода. Подходит для промышленных объектов, насосных станций, уличных распределительных пунктов, систем автоматического управления технологическими процессами. Уличная установка допускается благодаря классу защиты IP66 и устойчивости к климатическим факторам категории УХЛ1.

Технические характеристики

• Размеры корпуса: 1200×800×300 мм (высота × ширина × глубина)
• Материал: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - позволяет использовать в цепях с высокой нагрузкой, совместим с силовой аппаратурой до этого значения
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Тип крышки: закрытого типа - исключает попадание влаги и мусора сверху
• Цвет: 7035 RAL (серый металлик)
• Покрытие: порошковое, с предварительным грунтованием - повышает коррозионную стойкость
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: открытая установка - крепится напрямую к опорной поверхности болтами
• Наличие монтажной панели: да - внутренняя рама с отверстиями для фиксации DIN-рейки и оборудования

Совместимость и монтаж

Корпус металлический ЩМП-120.80.30 УХЛ1 IP66 TITAN 5 совместим со всеми типами DIN-реек, клеммными колодками, автоматами и устройствами, которые крепятся на стандартные рейки шириной 35 мм. Для монтажа используйте четыре точки крепления на основании корпуса - они рассчитаны на болты M8. Кабельные вводы не входят в комплект - их необходимо докупить отдельно, согласно числу и диаметру вводимых кабелей. Дверца открывается на петлях, имеет двойную заковку кромок - это снижает риск деформации при длительной эксплуатации. В комплекте уже есть крепёж для навески и медный проводник заземления, что ускоряет сборку.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты IP66 обеспечивает работу в условиях повышенной влажности, песчаных бурь, дождей и мойки оборудования. Условия эксплуатации УХЛ1 позволяют применять его в регионах с умеренным и холодным климатом, включая температуры от -40C до +40C. Наличие замка и герметичной конструкции снижает риск возникновения коротких замыканий из-за попадания влаги или посторонних предметов.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жёсткость и устойчивость к ударным нагрузкам
• Грунтование перед окраской - минимизирует риск коррозии даже при повреждении верхнего слоя
• Порошковое покрытие - устойчиво к истиранию, химически агрессивным средам и УФ-излучению
• Встроенная монтажная панель - экономит время на подготовку внутренней планировки
• Комплектация заземляющим проводником - исключает необходимость самостоятельного изготовления контура

Ограничения применения

Не рекомендуется использовать корпус в местах постоянного погружения в воду - IP66 не предусматривает подводную эксплуатацию. Также он не предназначен для взрывоопасных зон (не имеет маркировки Ex). Температура окружающей среды ниже -40C или выше +40C может влиять на работоспособность встроенной аппаратуры, хотя сам корпус сохранит целостность. Открытая установка требует ровной, не подверженной оседанию площадки - неравномерная нагрузка может вызвать перекос двери.

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке с контроллерами освещения
• Шкаф автоматизации конвейера на пищевом производстве
• Центральный щит управления HVAC-системой в промзоне
• Аппаратный щит для частотного регулирования двигателей на заводе

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и свободного места внутри - глубина 300 мм ограничивает использование крупных блоков
• Выбирайте кабельные вводы с резиновыми уплотнителями, чтобы сохранить степень защиты IP66 после прохода кабеля
• При использовании в северных регионах убедитесь, что все кабели и элементы внутри выдерживают низкие температуры
• Регулярно проверяйте состояние замка и уплотнителей двери - особенно после зимних периодов
• Для удобства обслуживания оставьте минимальный зазор 30 см вокруг корпуса - это обеспечит доступ для диагностики и ремонта
