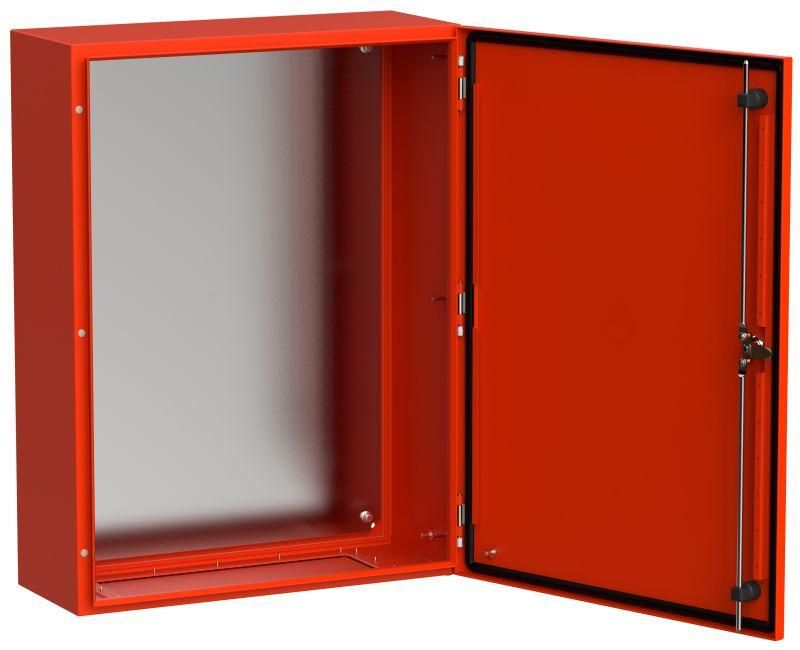

Корпус металлический ЩМП-80.60.30 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-080-060-030-66 IEK

Корпус металлический ЩМП-80.60.30 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это прочный щит с монтажной панелью для наружной установки, рассчитанный на работу в сложных условиях. Применяется в системах пожарной автоматики, управления насосами и распределении электроэнергии. Артикул ti5-13-n-080-060-030-66 соответствует серии TITAN.

Назначение и область применения

Корпус ЩМП-80.60.30 УХЛ1 предназначен для монтажа внутри него коммутационного оборудования: автоматических выключателей, контакторов, реле, устройств защиты и контроля. Подходит для создания шкафов управления насосными станциями, систем пожарной сигнализации, аварийного освещения и других объектов, требующих защиты от внешних воздействий. Благодаря уличному исполнению и высокой степени защиты, используется вне помещений - на улице, в подъездах, на промышленных площадках.

Технические характеристики

• Размеры корпуса: 800×600×300 мм (Ш×В×Г)
• Материал: сталь толщиной 1 мм
• Цвет: RAL 3020 (красный)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый максимальный ток через внутренние элементы
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - жестко соединена с корпусом, не съемная
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Исполнение: УХЛ1 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и агрессивным средам

Совместимость и монтаж

Корпус имеет готовую монтажную панель из стали, что позволяет фиксировать оборудование с помощью DIN-рейки или прямого крепления. Для монтажа используются четыре предварительно просверленных отверстия на задней стенке. Крепление осуществляется на вертикальную поверхность с помощью анкеров или болтов M8–M10. Убедитесь, что посадочные места под провода и кабели соответствуют требованиям ГОСТ 15150. Диаметр входных отверстий для кабеля не указан - рекомендуется использовать кабельные вводы с подходящими размерами (например, G½"–G2").

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и ГОСТ 15150. Выполнен из оцинкованной стали с порошковым покрытием, обеспечивающим антикоррозийную стойкость. Наличие замка соответствует нормам безопасности для доступа к электрооборудованию. Температурный режим УХЛ1 позволяет применять изделие в регионах с суровым климатом.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции толщиной 1 мм
• Защита IP66 исключает попадание пыли и воды даже при сильном дожде или мойке
• Унифицированная форма и наличие монтажной панели ускоряют сборку шкафа
• Порошковое покрытие RAL 3020 устойчиво к выцветанию и царапинам
• Произведён на современном роботизированном оборудовании - точность геометрии и отсутствие брака

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Не защищен от постоянного погружения в воду - IP66 ≠ IP68
• Толщина стенки 1 мм недостаточна для установки тяжелых силовых модулей без усиления
• Не предусматривает встроенную вентиляцию - при большой тепловой нагрузке требуется внешнее охлаждение
• Не совместим с дверями другого типа - нельзя заменить одинарную дверцу на двойную

Примеры использования

• Щит управления пожарным насосом на территории предприятия
• Распределительный шкаф системы пожарной сигнализации на этаже офисного здания
• Автоматический шкаф управления аварийным освещением на парковке
• Контрольный пункт для систем противопожарной защиты в подземном переходе

Практические советы

• Перед монтажом проверьте соответствие размеров внутреннего оборудования габаритам корпуса - глубина 300 мм ограничивает использование крупногабаритных аппаратов
• Используйте кабельные вводы с уплотнительными кольцами для сохранения класса IP66
• При установке на улице выбирайте место с минимальным прямым воздействием солнца - красный цвет (RAL 3020) нагревается сильнее светлых оттенков
• Для обслуживания отключите питание и используйте только ключ от замка - не снимайте дверцу без необходимости
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - они снижают эффективность защиты при старении
