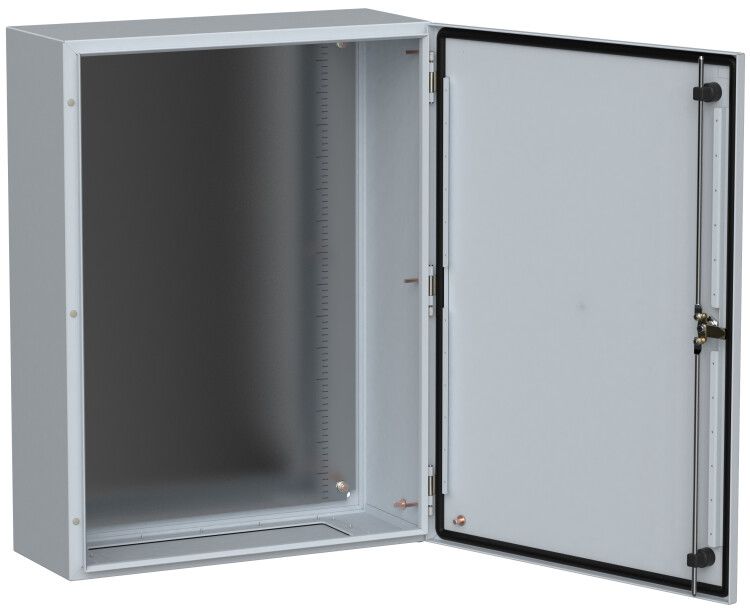

Корпус ЩМП-80.60.30 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-060-030-66

Корпус металлический ЩМП-80.60.30 УХЛ1 IP66 от IEK (ИЭК) - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для размещения силового и управляющего оборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул ti5-10-n-080-060-030-66 относится к серии TITAN и рассчитан на работу в промышленной среде с нагрузкой до 630 А.

Назначение и область применения

Корпус ЩМП-80.60.30 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах с высокими требованиями к защите: насосные станции, компрессорные площадки, участки производства, транспортные терминалы, энергообъекты и другие места с воздействием внешней среды.

Технические характеристики

• Размеры корпуса: 800×600×300 мм (Ш×В×Г)
• Материал: сталь с толщиной стенок 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимая нагрузка на коммутируемые цепи внутри щита
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - исключает доступ внутрь без открывания двери
• Покрытие: порошковая краска с предварительным грунтованием - повышает коррозионную стойкость
• Цвет: серый
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +40 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Монтаж: открытая установка - крепление на опорную поверхность, не требует ниши

Совместимость и монтаж

Корпус ЩМП-80.60.30 УХЛ1 IP66 оснащен встроенной монтажной панелью - её можно использовать для фиксации DIN-рейки, клеммных колодок и другого оборудования. Для монтажа требуется ровная горизонтальная поверхность: бетон, металл, каменная кладка. Крепление осуществляется через отверстия в основании корпуса. В комплекте есть кронштейны для навески и проводник заземления - их необходимо подключить к контуру заземления объекта. Габариты позволяют разместить оборудование с максимальной шириной до 550 мм. Убедитесь, что посадочные размеры вашего оборудования соответствуют глубине 300 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Высокая степень защиты IP66 обеспечивает безопасность персонала от случайного контакта с токоведущими частями и от попадания влаги. Наличие замка и закрытой крышки снижает риск несанкционированного доступа. Корпус прошел тестирование на устойчивость к коррозии и механическим нагрузкам в рамках серии TITAN.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жесткость и уменьшает деформацию при ударах
• Предварительное грунтование перед окраской - продлевает срок службы в агрессивной среде
• Встроенная монтажная панель - экономит время на сборке и упрощает планирование расположения оборудования
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и UV-излучению
• Комплектация: замок, кронштейны, заземляющий провод - всё необходимое в одной коробке

Ограничения применения

Не применяйте корпус в местах постоянного погружения в воду - IP66 не обеспечивает герметичность при длительном подводном положении. Не используйте для взрывоопасных зон (не имеет взрывозащиты Ex). Температурный диапазон УХЛ1 ограничен: ниже −50 C или выше +40 C возможны изменения свойств материалов. Не рекомендуется применять в помещениях с агрессивными паровыми или кислотными выбросами без дополнительной вентиляции.

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производственной линии с частыми мойками
• Автоматизация конвейера в пищевой промышленности
• Контрольный пункт освещения на территории предприятия
• Щит питания систем безопасности на автостоянках

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования и внутреннего объема корпуса - глубина 300 мм ограничивает использование крупных модулей
• Обязательно подключите заземляющий провод к контуру заземления объекта - это требование норм безопасности
• При установке на неровной поверхности используйте регулируемые анкеры - корпус должен быть строго горизонтальным
• Не перегружайте монтажную панель - суммарный вес оборудования не должен превышать 50 кг
• При необходимости модификации (просверливание отверстий) используйте сверло по металлу и после работы обработайте края антикоррозийным составом
