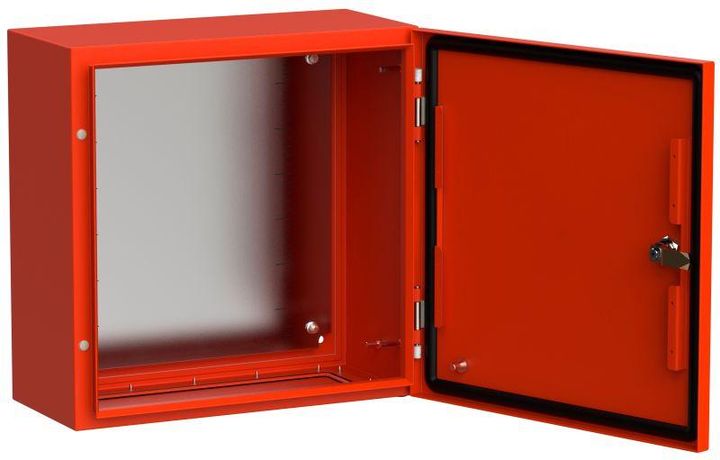

Корпус металлический ЩМП-40.40.20 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-040-040-020-66 IEK

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 RAL3020 от IEK (ИЭК) - это прочный щит с монтажной панелью для наружной установки, рассчитанный на работу в сложных условиях. Артикул ti5-13-n-040-040-020-66 относится к серии TITAN и предназначен для компоновки оборудования систем пожарной автоматики, управления насосами и других промышленных решений.

Назначение и область применения

Корпус ЩМП-40.40.20 УХЛ1 используется для размещения электрооборудования, требующего защиты от внешних воздействий. Подходит для монтажа в помещениях и на улице - например, для шкафов управления пожарными насосами, систем оповещения, автоматических выключателей и распределительных устройств. Благодаря уличному исполнению и высокой степени защиты, ЩМП-40.40.20 УХЛ1 применяется в промышленных зонах, на объектах ЖКХ, энергетике и транспорте.

Технические характеристики

• Тип изделия: Щит с монтажной панелью - внутренняя плита позволяет фиксировать оборудование болтами или DIN-рейками
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды из любого направления
• Цвет: RAL 3020 (красный) - стандартизированный цвет для визуального отличия и соответствия требованиям безопасности
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри корпуса; не является предельным значением самого корпуса
• Способ монтажа: открытая установка - крепление на стену или опорную поверхность без необходимости встраивания
• Наличие замка: да - одноключевой механизм для контроля доступа
• Тип дверцы: одинарная - открывается на петлях, удобна для обслуживания
• Тип крышки: закрытого типа - полностью защищает внутреннее пространство
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима УХЛ1

Совместимость и монтаж

Корпус ЩМП-40.40.20 УХЛ1 совместим со всеми типами DIN-реек, клеммных колодок и модульных аппаратов до 630 А. Для монтажа требуется ровная вертикальная поверхность. Крепление осуществляется через четыре угловых отверстия в основании корпуса. Монтажная панель уже установлена внутри - её можно использовать сразу после установки шкафа. Перед монтажом проверьте соответствие посадочных отверстий и габаритов (400×400×200 мм) месту установки. Не рекомендуется монтировать корпус в зонах постоянного прямого попадания дождя без дополнительного козырька.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств. Сертифицирован для работы в климатическом исполнении УХЛ1 - переносит температуры от −50C до +40C, повышенную влажность и агрессивную среду. Цвет RAL 3020 соответствует нормам маркировки пожарной техники.

Преимущества

• Роботизированная сварка корпуса - равномерные швы, минимальный риск коррозии в зонах соединений
• Высокая степень защиты IP66 - исключает попадание пыли и воды даже при сильном ливне
• Увеличенный срок службы - благодаря антикоррозийному покрытию и качественной стали
• Готовая монтажная панель - экономит время на сборке, не требует дополнительных креплений
• Надёжный замок - предотвращает несанкционированный доступ и повышает безопасность эксплуатации

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рассчитан на длительное погружение в воду - IP66 не эквивалентен IP68
• Толщина стали 1 мм достаточна для большинства задач, но не подходит для ударных нагрузок или частых механических воздействий
• Номинальный ток 630 А - это максимальный ток, который может проходить через установленные устройства, а не сам корпус; важно правильно выбирать автоматы и контакторы
• Не рекомендован для установки в зонах с химически активными парями (например, кислотные производства)

Примеры использования

• Шкаф управления пожарными насосами на территории завода
• Распределительный щит системы дымоудаления на парковке
• Автоматический щит сигнализации на входе в жилой комплекс
• Контрольный пункт для тепловых пунктов на улице
• Аппаратный щит для систем противопожарной защиты в подземных переходах

Практические советы

• Перед установкой проверьте, что все провода имеют запас длины для подключения к монтажной панели - корпус глубокий (200 мм), но входные отверстия расположены только снизу и сзади
• Используйте термостойкие кабельные вводы с уплотнителями - особенно важны при работе в условиях перепадов температур
• При монтаже на открытом воздухе установите козырёк над дверцей - продлит срок службы замка и предохранит от скапливания влаги
• Для увеличения срока службы регулярно осматривайте уплотнители дверцы - они должны быть целыми и эластичными
• Если нужна более толстая сталь или другая форма - рассмотрите другие модели серии TITAN: ЩМП-50.50.25 или ЩМП-60.60.30
