Корпус ЩМП-80.60.25 TITAN 5 УХЛ1 IP66 метал. IEK TI5-10-N-080-060-025-66

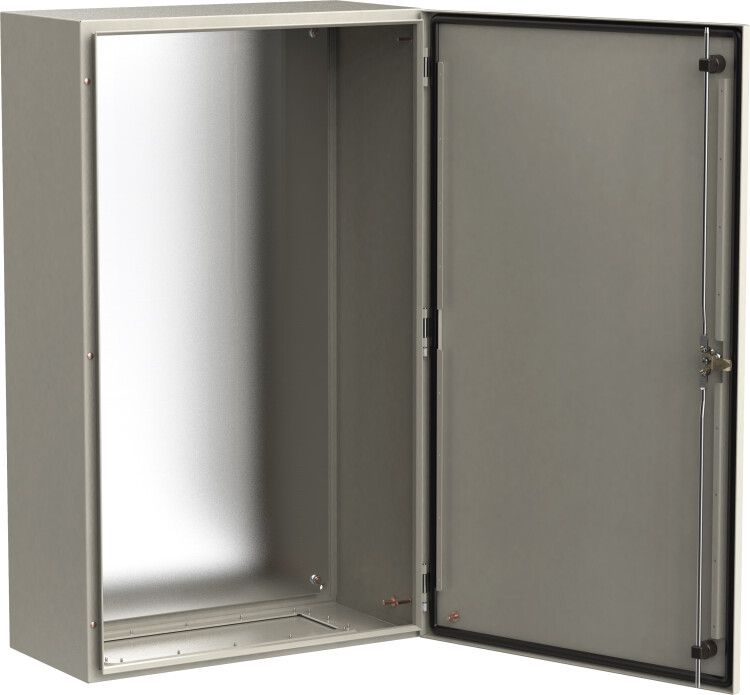

Корпус металлический ЩМП-80.60.25 УХЛ1 IP66 от IEK (ИЭК) - это готовый металлический щит с монтажной панелью для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и температурных колебаний. Артикул ti5-10-n-080-060-025-66 относится к серии TITAN и рассчитан на работу в умеренном и холодном климате.

Назначение и область применения

ЩМП-80.60.25 УХЛ1 IP66 используется для размещения аппаратов управления, автоматических выключателей, контакторов, реле и других элементов распределительных устройств. Подходит для установки на улице - например, возле насосных станций, конвейеров, промышленных площадок, объектов ЖКХ и энергообеспечения. Благодаря защищённому исполнению и прочному корпусу, его можно применять там, где обычные щиты выходят из строя из-за влаги, грязи или механических воздействий.

Технические характеристики

• Тип изделия: щит с монтажной панелью
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Номинальный ток: 630 А - допустимая нагрузка на внутренние коммутационные устройства
• Материал корпуса: сталь с толщиной стенок 1,4 мм
• Цвет: серый
• Покрытие: порошковое, с предварительным грунтованием - повышает коррозионную стойкость
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - герметичная конструкция без открытых участков
• Способ монтажа: открытая установка - крепление на опорную поверхность, без задней стены
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +40 C

Совместимость и монтаж

ЩМП-80.60.25 УХЛ1 IP66 имеет встроенную монтажную панель - её можно использовать для фиксации DIN-рейки, клеммных блоков и других модульных устройств. Корпус предназначен для открытой установки: крепится болтами к бетонному основанию, металлической раме или другой жёсткой поверхности. Для удобства в комплект входят кронштейны для навески и проводник заземления - их не нужно докупать отдельно. Размеры корпуса (800×600×250 мм) позволяют разместить оборудование до уровня 630 А, однако важно проверить соответствие габаритов внутренних устройств - особенно крупных автоматов или частотных преобразователей.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Высокая степень защиты IP66 обеспечивает безопасную работу даже во время дождя, мойки оборудования или в условиях запылённых производств. Двойная заковка кромок двери и корпуса снижает риск деформации при ударах и увеличивает срок службы. Наличие замка исключает случайное открывание и доступ посторонних лиц.

Преимущества

• Готовая монтажная панель экономит время при сборке щита
• Двойное грунтование и порошковое покрытие значительно продлевают жизнь корпусу в агрессивной среде
• Жёсткая конструкция с усиленными кромками устойчива к внешним нагрузкам
• Комплексная комплектация (замок, кронштейны, заземление) исключает необходимость докупать детали
• Поддерживает работу в широком диапазоне температур - идеально для зимнего климата России

Ограничения применения

ЩМП-80.60.25 УХЛ1 IP66 не предназначен для установки внутри взрывоопасных зон (не имеет маркировки Ex). Также он не обеспечивает защиту от постоянного погружения в воду - IP66 не равно IP68. Не рекомендуется использовать в местах с химически активными парями (например, рядом с кислотными или щелочными производствами), так как порошковое покрытие не рассчитано на агрессивные растворы. Обращайте внимание на вес оборудования - максимальная нагрузка на монтажную панель должна соответствовать её несущей способности (до 630 А).

Примеры использования

• Распределительный щит на входе в насосную станцию водоснабжения
• Автоматический щит управления конвейерной линией на пищевом производстве
• Шкаф питания освещения на автостоянке или в тоннеле
• Щит управления тепломагистралью на котельной
• Аппаратный пункт для системы автоматического пожаротушения наружной установки

Практические советы

• Перед монтажом проверьте, что все проходки для кабелей будут закрыты герметично - используйте вводные уплотнители, совместимые с IP66
• Не забудьте выполнить надёжное заземление через предусмотренный проводник - это обязательное требование безопасности
• При установке на открытом воздухе выбирайте место с минимальным попаданием прямых солнечных лучей - это снизит нагрев корпуса
• Приборы с большим теплоотводом (частотники, силовые преобразователи) должны располагаться у нижней части панели - там лучше циркуляция воздуха
• ЩМП-80.60.25 УХЛ1 IP66 от IEK (ИЭК) - один из немногих корпусов в своём классе с гарантированным сроком службы 15 лет; регулярная проверка замка и уплотнителей сохраняет защитные свойства на весь срок эксплуатации
