Корпус металлический ЩМП-120.60.30 УХЛ1 IP66 TITAN 5 IEK TI5-10-N-120-060-030-66

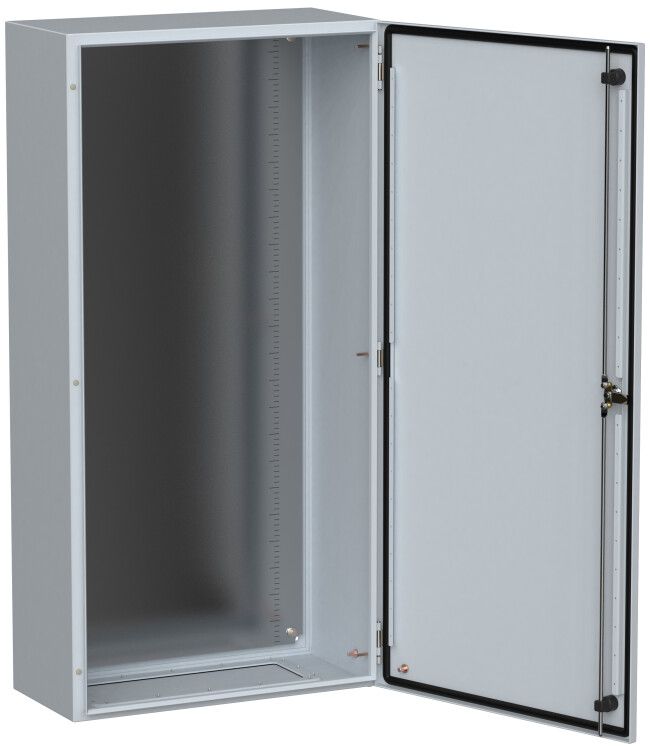

Корпус металлический ЩМП-120.60.30 УХЛ1 IP66 TITAN 5 - это прочный навесной щит с монтажной панелью для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и температурных колебаний. Бренд IEK и артикул ti5-10-n-120-060-030-66 указывают на серию TITAN 5, где этот корпус используется как основа для автоматических систем управления.

Назначение и область применения

ЩМП-120.60.30 УХЛ1 IP66 TITAN 5 предназначен для монтажа распределительных устройств, автоматики, контакторов, реле и других элементов внутри защищенного корпуса. Подходит для улицы, промышленных площадок, насосных станций, объектов ЖКХ и энергетики. Корпус выдерживает постоянное воздействие внешней среды благодаря классу защиты IP66 и климатическому исполнению УХЛ1.

Технические характеристики

• Размеры: 1200×600×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,4 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C
• Номинальный ток: 630 А - допустимый ток через шины и выводы внутри корпуса
• Цвет: 7035 RAL (серый металлик)
• Покрытие: двухслойное порошковое с предварительным грунтованием
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа - без открытых участков сверху
• Способ монтажа: навесной

Совместимость и монтаж

ЩМП-120.60.30 УХЛ1 IP66 TITAN 5 имеет готовые точки крепления для навесного монтажа - комплект для крепления входит в комплектацию. Монтажная панель из стали позволяет фиксировать оборудование болтами M4–M8. Для подключения кабелей предусмотрены входные отверстия с резиновыми вставками (не указаны в спецификации - требуется проверить наличие на изделии). Заземление осуществляется через встроенный проводник, соединяемый с контуром заземления объекта. Перед установкой убедитесь, что стена или опора выдерживают вес корпуса с оборудованием - полный вес может достигать более 40 кг.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты IP66 обеспечивает безопасность при работе во влажной среде и исключает попадание пыли внутрь. Наличие замка на дверце снижает риск несанкционированного доступа. Порошковое покрытие не содержит свинца и хрома(VI), соответствует экологическим нормам.

Преимущества

• Двойная заковка кромок двери и корпуса повышает жесткость и устойчивость к деформациям
• Грунтование перед окраской увеличивает срок службы против коррозии
• Порошковое покрытие устойчиво к царапинам, УФ-лучам и перепадам температур
• Встроенное заземление и комплект для монтажа экономят время при установке
• Высокая степень защиты IP66 делает корпус пригодным для работы в условиях дождя, снега и песчаных бурь

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует маркировка Ex
• Не рассчитан на длительное погружение в воду - IP66 не равно IP68
• Не рекомендован для установки в местах с частыми ударными нагрузками (например, рядом с крупным механизмом)
• Максимальный рабочий ток 630 А - нельзя использовать для силовых щитов выше этого значения без согласования с проектом
• При монтаже в холодном климате необходимо учитывать возможное образование конденсата - желательна установка нагревателя или вентиляции

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит для системы освещения парковки
• Автоматический щит контроля климатического оборудования на производстве
• Шкаф питания и управления конвейера на пищевом предприятии
• Центральный пункт учета электроэнергии на территории предприятия

Практические советы

• Перед установкой проверьте соответствие размеров монтажной панели и оборудования - глубина 300 мм ограничивает использование крупных модульных устройств
• При использовании в регионах с зимними температурами ниже −30C рекомендуется установить терморегулятор с подогревом внутри корпуса
• Не используйте саморезы длиннее 12 мм при креплении оборудования - есть риск повредить заднюю стенку
• При необходимости прокладки большого числа кабелей - заранее продумайте расположение кабельных вводов; в базовой комплектации они не предусмотрены
• ЩМП-120.60.30 УХЛ1 IP66 TITAN 5 совместим с другими изделиями серии TITAN - можно комбинировать с аналогичными корпусами для создания многосекционных решений
