Корпус сварной навесной серии ST с М/П Размер: 800x600x300 мм (ВxШxГ) | R5ST0863 DKC ДКС

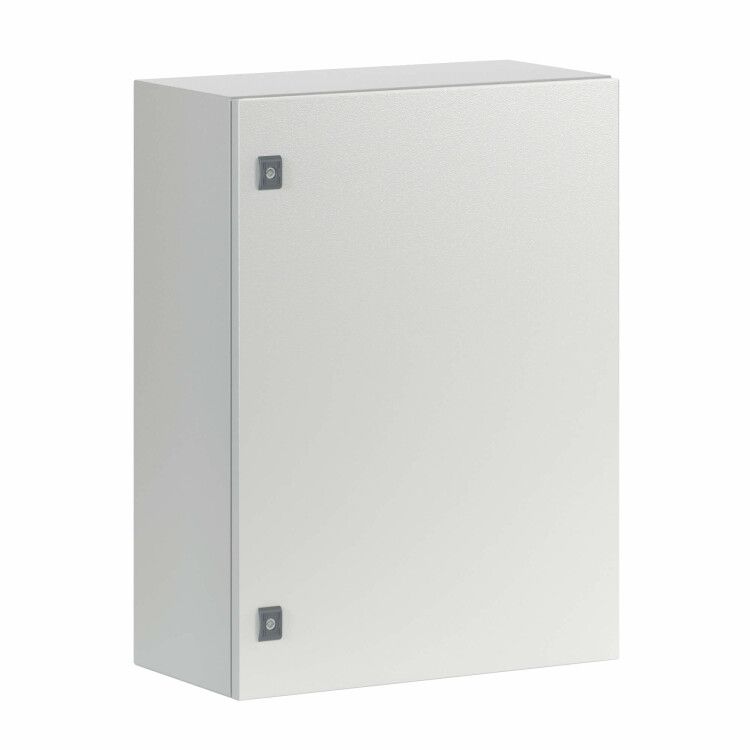

Корпус навесной ST с монтажной платой 800x600x300 мм IP66 IK10 от DKC предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических сред. Благодаря прочному стальному корпусу, защите IP66 и ударопрочности IK10, этот щит идеально подходит для уличной установки, особенно там, где важна долговечность и безопасность.

Назначение и область применения

Корпус навесной ST с монтажной платой 800x600x300 мм IP66 IK10 используется для монтажа аппаратуры автоматизации, коммуникационных устройств, контакторов, реле, модулей ввода/вывода и других элементов электросистем. Подходит для установки на стене, опоре или столбе - например, на объектах ЖКХ, промышленных участках, насосных станциях, тепловых пунктах, наружном освещении и транспорте.

Технические характеристики

• Габариты: 800×600×300 мм (высота × ширина × глубина)
• Материал корпуса и фланца: сталь 1,2 мм
• Материал двери: сталь 1,5 мм с порошковым покрытием RAL7035 (серый)
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Цвет: серый (RAL7035)
• Тип покрытия: порошковая краска - устойчивая к царапинам, UV-излучению и химикатам
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, обеспечивают плотное закрывание
• Вентиляция: решётчатая дверь - обеспечивает естественную циркуляцию воздуха
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Крепление: возможность крепления на столб или вертикальную поверхность
• Соединение в ряд: да - несколько корпусов можно смонтировать рядом без потери защиты
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной ST с монтажной платой 800x600x300 мм IP66 IK10 поставляется уже с установленной монтажной плитой - её разметка позволяет легко крепить DIN-рейки, клеммы и оборудование без предварительного сверления. Для установки используются болты M8/M10 (не входят в комплект). Крепление на столб возможно благодаря наличию специальных проушин на задней стенке. Все входы кабелей расположены внизу - рекомендуется использовать кабельные вводы соответствующего типа (например, с уплотнением IP66). Перед сборкой проверьте соответствие габаритов оборудования внутреннему свободному пространству - высота внутри составляет около 550 мм после учёта монтажной платы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 62208 и GOST R IEC 62208. Сертифицирован для работы в районах с повышенной влажностью, перепадами температур и воздействием атмосферных осадков. Защита IP66 гарантирует работу даже во время сильного дождя или мойки . Ударопрочность IK10 делает корпус устойчивым к случайным механическим воздействиям - например, при работе возле него автокрана или погрузчика. Наличие двух замков исключает самопроизвольное открытие двери.

Преимущества

• Высокая жесткость конструкции - стальные детали толще аналогов, снижают риск деформации
• Порошковое покрытие - не требует обслуживания, не трескается и не выгорает на солнце
• Реверсивная дверь - удобство монтажа в ограниченных пространствах
• Двунаправленная разметка монтажной платы - экономия времени при установке оборудования
• Вентилируемая дверь - предотвращает перегрев при длительной нагрузке
• Сейсмостойкость - допущена к использованию в регионах с активной сейсмической деятельностью
• Возможность групповой установки - позволяет формировать единую систему контроля

Ограничения применения

Не предназначен для постоянного погружения в жидкости - IP66 не равен IP68. Не следует применять в местах с постоянным воздействием кислот, щелочей или растворителей - хотя покрытие устойчиво, прямой контакт с агрессивными веществами может вызвать коррозию основания. Отказ от использования кабельных вводов с должной степенью защиты (IP66+) снижает общую герметичность системы. Применение в помещениях с взрывоопасной средой запрещено - корпус не имеет взрывозащиты Ex.

Примеры использования

• Электрощит на внешней стене административного здания для управления светом и HVAC
• Распределительный пункт на столбе для уличного освещения парковой территории
• Автоматизация насосной станции водоснабжения в районе с суровой зимой
• Контрольный щит на промплощадке с частыми мытьями технологического оборудования
• Объединённая система из нескольких корпусов ST для распределения питания между несколькими линиями конвейера

Практические советы

• Перед монтажом обязательно проверьте наличие всех компонентов: корпус, дверь, монтажная плата, две дверные рейки, два замка, фланец, набор крепежа - всё указано в комплекте.
• При креплении на столб используйте анкерные болты класса прочности 8.8 и противоскручивающие шайбы.
• Чтобы сохранить IP66, все кабельные вводы должны иметь уплотнители того же уровня защиты - выбирайте модели с резиновым кольцом и затяжкой.
• На монтажной плате есть готовые отверстия под DIN-рейки - ориентируйтесь по разметке, чтобы не просверливать лишние отверстия.
• При необходимости увеличения объема - можно соединить несколько корпусов ST в ряд; соблюдайте минимальный зазор 50 мм между соседними изделиями для доступа к замкам.
• Для обслуживания в холодное время года - перед открытием двери протрите конденсат, чтобы избежать попадания влаги внутрь.
