Корпус сварной навесной серии ST с М/П Размер: 800x600x250 мм (ВxШxГ) | R5ST0869 DKC ДКС

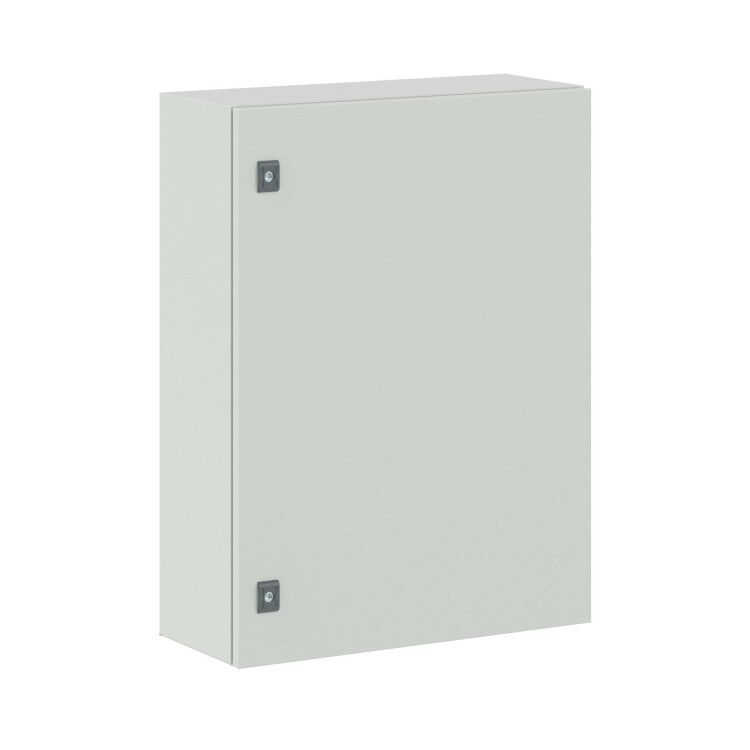

Корпус навесной ST с монтажной платой 800x600x250 мм IP65-IP66 IK10 от DKC (ДКС) - это прочный щит для установки электрооборудования в условиях открытых площадок и агрессивной среды. Артикул r5st0869 сочетает надежную защиту, жесткую монтажную плату и возможность групповой установки, что делает его удобным решением для промышленного и уличного использования.

Назначение и область применения

Корпус навесной ST с монтажной платой предназначен для размещения коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для установки на стене, столбе или опоре. Применяется в системах автоматизации, на объектах ЖКХ, энергетике, транспорте, на производстве - особенно там, где требуется защита от пыли, влаги и механических воздействий.

Технические характеристики

• Габариты: 800×600×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Ударопрочность: IK10 (выдерживает удар энергией до 20 Дж)
• Покрытие: порошковая краска, матовый серый цвет
• Застекленная дверь: да
• Вентилируемая дверь: да
• Количество дверей: одна
• Количество замков: два, с двойной бородкой 3 мм
• Крепление: навесное, возможно крепление на столбе
• Соединение в ряд: да - можно монтировать несколько корпусов рядом без зазоров
• Подходит для метрического монтажа: да - совместима со стандартными DIN-рейками и креплениями M4–M8

Совместимость и монтаж

Корпус навесной ST с монтажной платой оснащен готовой рамой для фиксации оборудования. Монтажная плата имеет перфорацию под стандартные крепления, что позволяет легко устанавливать DIN-рейки, кронштейны и другие комплектующие. Для крепления на стене используются четыре точки через отверстия в боковых стенках; для установки на столб - специальные крепежные проушины в нижней части корпуса. Учитывайте, что габариты 800×600×250 мм требуют свободного пространства вокруг для открывания двери и обслуживания. Соединение в ряд допускает плотную установку нескольких корпусов - между ними не нужен зазор, так как кромки запроектированы для бесщелевой стыковки.

Безопасность и стандарты

Степень защиты IP66 соответствует требованиям IEC 60529 - корпус полностью герметичен против пыли и устойчив к направленному водяному потоку. Ударопрочность IK10 подтверждает соответствие стандарту EN 62262, что гарантирует сохранность внутреннего оборудования при случайных ударах. Порошковое покрытие обеспечивает антикоррозийную стойкость в атмосфере с повышенной влажностью. Все материалы соответствуют нормам для эксплуатации вне помещений.

Преимущества

• Высокая механическая прочность - корпус выдерживает нагрузки, характерные для промышленной среды
• Улучшенная герметизация: загиб кромки + вспененный полиуретан на внутренней стороне двери снижают риск проникновения влаги
• Жесткая монтажная плата из толстой оцинкованной стали - позволяет крепить тяжелые устройства без деформаций
• Две точки запирания обеспечивают надежную защиту от вскрытия
• Вентилируемая и застекленная дверь - позволяют контролировать состояние оборудования без открытия корпуса
• Совместимость с другими корпусами серии RAM block - единый дизайн и крепеж для масштабирования проектов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• При температуре ниже –30C возможна хрупкость уплотнителей - проверьте совместимость с условиями эксплуатации
• Из-за массивной конструкции вес корпуса с оборудованием может превышать 50 кг - требуется прочное основание для крепления
• Не рекомендуется использовать в местах с частыми взрывоопасными выбросами - не является взрывозащищённым (Ex-классом)

Примеры использования

• Электрощит на улице для управления насосной станцией
• Распределительный щит на опоре ЛЭП
• Шкаф управления конвейером на пищевом производстве
• Автоматизированный пункт контроля доступа на территории завода
• Корпус для PLC и модулей в условиях сырости и пыли (например, на карьерах или в леспромхозах)

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепеж не были забиты краской - при необходимости просверлите их заново
• При использовании на столбе используйте антивандальные болты и контргайки
• Для лучшей теплоотдачи в летний период - не перегружайте корпус сверх нормы, учитывайте тепловыделение установленного оборудования
• При соединении нескольких корпусов в ряд - соблюдайте одинаковое направление распашки дверей для удобства обслуживания
• Артикул r5st0869 совместим с аксессуарами серии RAM block - например, с аналогичными замками, вентиляционными решётками и светильниками
