Кабельный ввод пластик V0 UL94 IP54 +130 - 40, 16 отверстий | R5HTC16 DKC ДКС

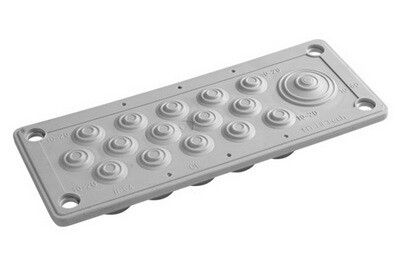

Кабельный ввод DKC R5HTC16 - это мембранный пластиковый ввод с 16 отверстиями, предназначенный для герметичного прохода кабелей в корпуса RAM block. Обеспечивает защиту IP65, изготовлен из негорючего материала V0 UL94 и рассчитан на широкий температурный диапазон - от –40 C до +130 C.

Назначение и область применения

Кабельный ввод DKC R5HTC16 используется для герметичного ввода силовых и сигнальных кабелей в сборные металлические корпуса серии RAM block. Подходит для установки в щитах автоматизации, распределительных устройствах, промышленном оборудовании. Применяется там, где важна защита от пыли, влаги и высоких температур - например, на заводах, в цехах с повышенной запылённостью, на открытых площадках или в условиях перепадов температур.

Технические характеристики

• Количество отверстий: 16 (15 × 20 мм, 1 × 40 мм)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал: негорючий пластик класса горения V0 по UL94
• Температурный диапазон: –40 C … +130 C
• Цвет: светло-серый
• Галогены: отсутствуют - безопасен при возгорании
• Исполнение: мембранное - эластичная прокладка плотно обжимает кабели
• Диаметр корпуса: 40 мм (наружный), 20 мм (для отверстий под кабели)

Совместимость и монтаж

Кабельный ввод DKC R5HTC16 совместим с корпусами серии RAM block, включая модели CE и ST. Устанавливается в предварительно просверленные отверстия в стенке корпуса. Для монтажа требуется только затяжка болтов - никаких дополнительных креплений не требует. Эластичная мембрана сама адаптируется к диаметрам кабелей в пределах 8–20 мм и до 40 мм для основного отверстия. Не рекомендуется использовать для кабелей меньшего диаметра, чем 5 мм - возможен недостаточный контакт и снижение степени защиты.

Безопасность и стандарты

• Соответствует стандарту UL94 V0 - материал не распространяет пламя после удаления источника огня
• Выдерживает рабочую температуру до +130 C - допустимо использование рядом с нагревательными элементами
• Не содержит галогенов - при пожаре не выделяет токсичных паров
• Защита IP65 соответствует ГОСТ 14254

Преимущества

• Один ввод заменяет 16 отдельных вводов - экономит время монтажа и место на корпусе
• Мембранная конструкция надёжно фиксирует кабели без дополнительных зажимов
• Устойчив к экстремальным температурам - работает даже в холодильных камерах и около печей
• Негорючий материал снижает риск возгорания в случае аварии
• Подходит для использования в сейсмоактивных регионах благодаря жесткой фиксации и прочному корпусу

Ограничения применения

• Не предназначен для ввода труб, шлангов или жёстких проводов - только гибкие кабели
• Максимальный диаметр кабеля - 40 мм; для более крупных кабелей нужен другой тип ввода
• Не следует использовать в средах с постоянным погружением в воду - IP65 не гарантирует длительную герметичность при погружении
• Запрещено механическое воздействие на мембрану - нельзя протыкать, резать или перфорировать

Примеры использования

• Щиты управления станков на автомобильных сборочных линиях
• Электронные шкафы в пищевой промышленности (частая мойка, влага, высокая чистота)
• Агрегаты в химических производствах - защищают от пыли и агрессивных паров
• Наружные пункты управления в зимних условиях (температура ниже –30 C)

Практические советы

• Перед монтажом проверьте диаметр кабелей - они должны подходить под отверстия (не меньше 5 мм, не больше 40 мм)
• При использовании нескольких кабелей в одном отверстии 20 мм суммарный диаметр не должен превышать 18 мм - иначе мембрана не будет герметично обжимать
• Не используйте смазки или растворители при установке - они могут разрушить пластик
• При замене старого ввода - обязательно снимите все кабели перед демонтажем, чтобы не повредить мембрану
• DKC R5HTC16 идеально сочетается с корпусами CE и ST - можно использовать как оригинальный аксессуар или как замену
