Кабельный ввод пластик V0 UL94 IP65 +130 - 40, 35 отверстий | R5HTC35 DKC ДКС

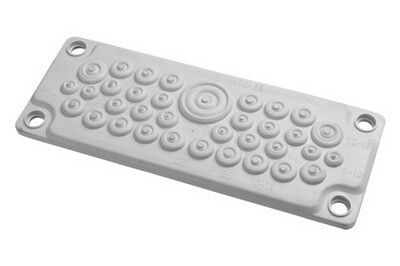

Ввод кабельный пластиковый V0 UL94, IP65, температурный диапазон +130 / -40, 35 отверстий от DKC (ДКС) - это герметичный элемент для фиксации и уплотнения кабелей в корпусах RAM block. Подходит для прокладки до 35 кабелей одновременно, обеспечивает защиту от пыли, воды и механических нагрузок в условиях повышенной температуры.

Назначение и область применения

Этот ввод кабельный предназначен для герметичного прохода кабелей через стенки корпусов, шкафов и панелей. Особенно эффективен в системах автоматизации, распределения электроэнергии и промышленном оборудовании, где важна надежная изоляция от внешних факторов. Применяется совместно с корпусами RAM block от DKC, включая сборные шкафы CE. Устойчив к высоким температурам и не поддерживает горение - подходит для установки в помещениях с риском перегрева или возгорания.

Технические характеристики

• Количество отверстий: 35 - позволяет провести до 35 кабелей в одном устройстве без дополнительных переходников
• Диаметр каждого отверстия: 6/32 дюйма (~4,8 мм) - оптимальный для кабелей с наружным диаметром до 5 мм
• Материал: негорючий пластик класса V0 по UL94 - самозагасающий, не выделяет токсичных газов при нагреве
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температурный диапазон: от -40 C до +130 C - работает в экстремально холодных и жарких средах
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов RAM block
• Исполнение: мембранное - эластичная прокладка плотно обжимает кабели при затяжке
• Галогены: отсутствуют - безопасен для окружающей среды и людей при аварийных ситуациях

Совместимость и монтаж

Ввод кабельный совместим со всеми корпусами серии RAM block от DKC, включая сборные шкафы CE. Устанавливается в предварительно просверленные отверстия диаметром 12–14 мм. Для монтажа требуется только затяжка болтов - мембрана самостоятельно адаптируется под диаметр кабеля. Каждое отверстие рассчитано на один кабель; групповая прокладка нескольких тонких кабелей допустима, если суммарный диаметр не превышает 5 мм. Не требует специального инструмента - достаточно отвертки.

Безопасность и стандарты

• Класс горючести: V0 по UL94 - материал не распространяет пламя и самоугасает за секунды после удаления источника огня
• IP65 - соответствие международному стандарту IEC 60529
• Соответствует требованиям российских нормативов для промышленного оборудования
• Отсутствие галогенов - соответствует RoHS и экологическим требованиям к электронике

Преимущества

• Высокая плотность: 35 отверстий в компактном корпусе снижают количество точек ввода и упрощают организацию кабельной трассы
• Устойчивость к температурным колебаниям - сохраняет герметичность даже при резких перепадах
• Нет необходимости в дополнительных уплотнителях - мембрана работает как самостоятельное решение
• Легкий вес и простота установки - экономят время при сборке шкафов
• Совместимость с другими аксессуарами RAM block - можно использовать в комплексе с креплениями, крышками и кабельными каналами

Ограничения применения

• Не предназначен для кабелей с диаметром более 5 мм - крупные силовые кабели потребуют отдельный ввод
• Не рекомендуется для постоянного погружения в жидкости - IP65 не гарантирует герметичность при длительном контакте с водой
• Не подходит для ввода трубопроводов или гибких шлангов - только для кабелей и проводов
• Пластиковый корпус менее устойчив к ударным нагрузкам, чем металлические аналоги - не используйте в местах с высоким риском механических повреждений

Примеры использования

• Шкафы управления станков ЧПУ - ввод сигналов от датчиков и исполнительных механизмов
• Автоматизированные конвейеры - подключение энкодеров, термопар, сетевых модулей
• Распределительные щиты в холодильных камерах - работа при низких температурах без потери герметичности
• Промышленные контроллеры в цехах с высокой запыленностью - защита от пыли и масляных паров

Практические советы

• Перед монтажом проверьте наружный диаметр кабеля - он должен быть меньше 5 мм, чтобы мембрана плотно его обхватила
• Не проталкивайте кабели слишком сильно - это может деформировать мембрану и нарушить герметичность
• При использовании многожильных кабелей с оболочкой - убедитесь, что она не имеет острых краев, которые могут порвать уплотнение
• Затягивайте болты равномерно - перекос может вызвать неравномерную нагрузку на мембрану
• Для обслуживания: при замене кабеля не обязательно демонтировать весь ввод - достаточно ослабить крепление и вытянуть провода
• Храните в сухом месте - хотя материал устойчив к влаге, долгосрочное хранение во влажной среде может снизить эластичность мембраны
