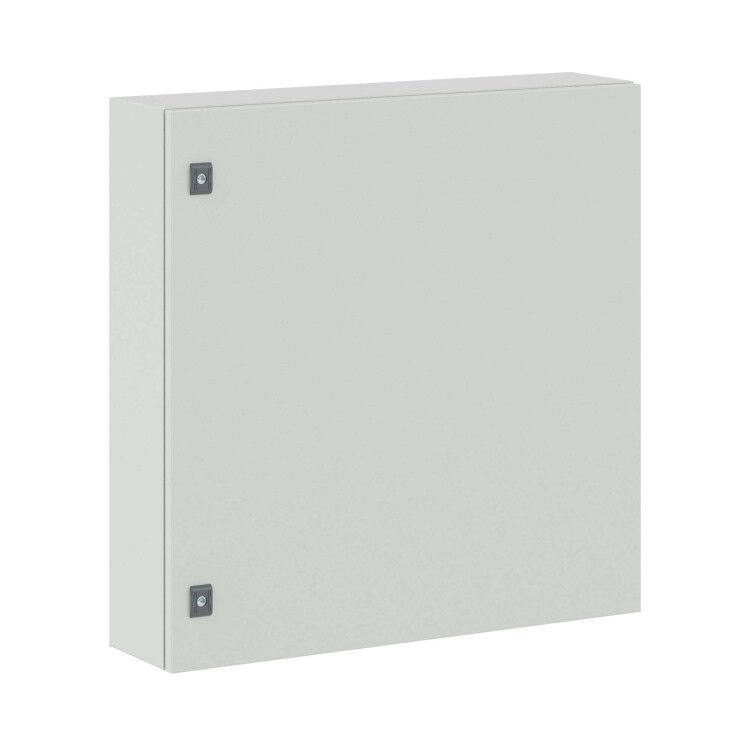

Корпус сварной навесной серии ST с М/П Размер: 800x600x200 мм (ВxШxГ) | R5ST0862 DKC ДКС

Корпус навесной сварной ST с монтажной платой 800x600x200 мм IP65-IP66 IK10 от DKC (ДКС) - надёжный щит для установки оборудования в условиях повышенной запылённости, влажности и риска механических воздействий. Артикул r5st0862 предназначен для наружного монтажа и совместим с тяжёлыми компонентами благодаря прочной монтажной плате.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 800x600x200 мм IP65-IP66 IK10 используется для защиты электрооборудования в условиях открытых площадок, на улице, в цехах с высокой влажностью или агрессивной средой. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты, модулей управления и других устройств, требующих защиты от внешних факторов. Применяется в системах автоматизации, на промышленных объектах, в энергетике, транспорте и ЖКХ.

Технические характеристики

• Габариты: 800 × 600 × 200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65–IP66 (полная защита от пыли; защита от струй воды и временного погружения)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж - эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, устойчивая к коррозии и УФ-излучению
• Цвет: серый
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Вентиляция: да - решётки в двери обеспечивают естественную циркуляцию воздуха
• Защита от влаги: загнутые кромки корпуса исключают попадание воды и мусора внутрь
• Герметизация: внутренняя сторона двери имеет слой вспененного полиуретана
• Крепление: навесное, возможно крепление на столб
• Соединяемость: можно соединять несколько корпусов в ряд
• Монтаж: совместим с метрическими креплениями (M4–M8)

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 800x600x200 мм IP65-IP66 IK10 рассчитан на установку на стену или опорную трубу. Для крепления используются болты M8 или аналогичные, через подготовленные отверстия в боковых планках. Монтажная плата уже установлена и имеет перфорацию под стандартные DIN-рейки и крепёж. Перед монтажом проверьте нагрузку на стену - вес корпуса с оборудованием до 50 кг. Соединение нескольких корпусов в ряд выполняется с помощью специальных фланцевых элементов (не входят в комплект).

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к химическим веществам и атмосферным осадкам, что обеспечивает долгую службу в условиях уличной эксплуатации.

Преимущества

• Высокая жесткость конструкции благодаря сварному каркасу и усиленной двери
• Надёжная герметизация: комбинация загиба кромок + полиуретановая прокладка + плотное закрывание двухзамковой системы
• Монтажная плата из толстой оцинкованной стали выдерживает значительные нагрузки - можно крепить тяжёлое оборудование без дополнительных усиливающих рам
• Вентилируемая дверь снижает риск конденсата при температурных колебаниях
• Две точки запирания увеличивают безопасность и препятствуют несанкционированному доступу
• Серия RAM block прошла испытания на механическую стойкость - подходит для зон с возможными случайными ударами

Ограничения применения

• Не предназначены для постоянного погружения в воду - IP66 допускает лишь временное воздействие струй, но не длительное затопление
• Порошковое покрытие не рекомендовано для агрессивных химических сред (например, кислоты, щёлочи в паровой форме)
• Корпус не имеет встроенной терморегуляции - при высоких температурах окружающей среды требуется принудительная вентиляция или охлаждение
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• При монтаже на столб необходимо использовать дополнительные кронштейны - в комплект они не входят

Примеры использования

• Электрощит на улице для управления насосной станцией
• Распределительный щит на производственной линии с высокой запылённостью
• Шкаф управления светильниками на автостоянке
• Контрольный пункт для автоматики на тепломагистрали
• Щит для частотного преобразователя на крыше здания

Практические советы

• Перед установкой проверьте, чтобы монтажная плата была ровно закреплена - её деформация влияет на точность расположения оборудования
• Используйте уплотнители и герметики только на стыках двери - не наносите их на поверхность монтажной платы
• При использовании в холодном климате учтите возможность образования конденсата - лучше предусмотреть нагревательный элемент или термостат
• Для удобства обслуживания выбирайте место с доступом с трёх сторон - корпус нельзя открывать полностью при плотной установке рядом со стеной
• Артикул r5st0862 совместим с любыми DIN-рейками и крепёжными элементами стандарта IEC 60715 - не требует адаптеров
• При соединении нескольких корпусов в ряд используйте одинаковые модели - различия в толщине стенок могут нарушить герметичность стыка
