Корпус сварной навесной ST без М/П ВхШхГ 800 x 600 200 | R5ST0862WMP DKC ДКС

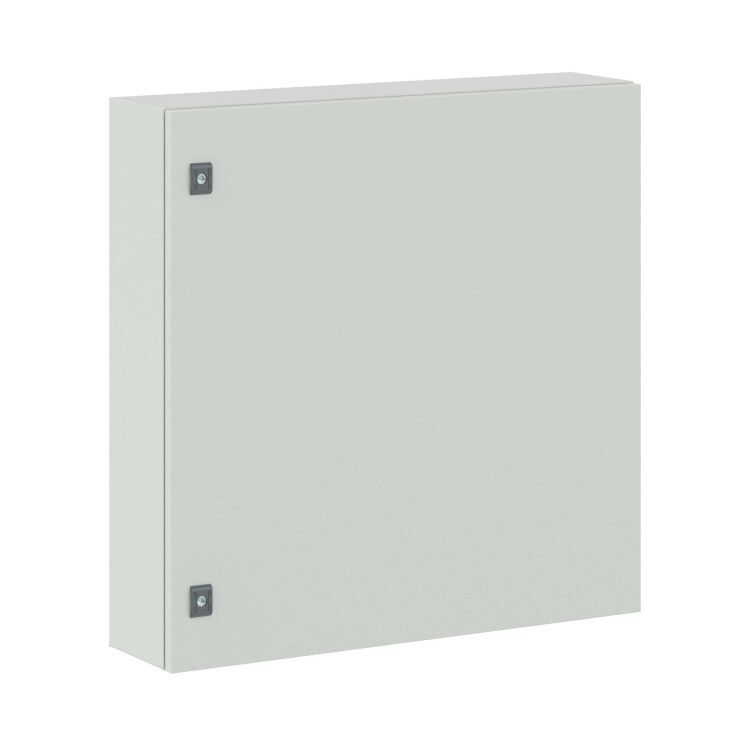

Корпус сварной навесной ST без монтажной панели 800x600x200 мм от DKC (ДКС) - прочный металлический шкаф для наружного монтажа оборудования автоматизации и распределения энергии. Артикул r5st0862wmp рассчитан на жесткие условия эксплуатации, защищён от пыли, воды и механических воздействий.

Назначение и область применения

Корпус сварной навесной ST без монтажной панели 800x600x200 мм предназначен для установки внутри или снаружи зданий там, где требуется надёжная защита электронных устройств: контакторов, реле, модулей управления, преобразователей частоты, коммуникационного оборудования. Подходит для объектов промышленной автономной автоматизации, насосных станций, уличных щитов, систем освещения, конвейеров и других мест с высокой запылённостью, влагой или риском механических повреждений.

Технические характеристики

• Размеры: 800×600×200 мм (высота × ширина × глубина)
• Материал: сталь 1,2 мм (корпус и фланец), сталь 1,5 мм (дверь)
• Защита: IP66 - полная герметичность от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковое, цвет RAL 7035 (серый каменный)
• Запирание: два поворотных замка
• Климатические классы: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале МСК-64 - сохраняет целостность при сильных землетрясениях
• Группа горючести: Г1 - материал трудновоспламеняемый
• Фланец: сплошной, для ввода кабелей через нижнюю часть корпуса
• Регулируемая монтажная пластина: да - позволяет адаптировать расположение внутреннего оборудования
• Крепление на столб: да - есть специальные проушины для крепления к опорным конструкциям
• Количество дверей: одна, реверсивная - открывается влево или вправо
• Метрическая совместимость: да - все точки крепления соответствуют метрическому стандарту M4–M8

Совместимость и монтаж

Корпус сварной навесной ST без монтажной панели 800x600x200 мм монтируется исключительно на стену или вертикальную опору. Для этого предусмотрены четыре крепёжных отверстия на задней стенке и возможность фиксации на трубчатых столбах. Поскольку монтажная плита в комплект не входит, её необходимо закупить отдельно, если требует оборудование. Все элементы крепления (болты, гайки, шайбы) входят в комплект. Перед установкой проверьте соответствие посадочных отверстий на стене и шаг крепёжных точек. Реверсивная дверь легко перебирается - достаточно снять две петли, перевернуть и снова закрепить.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (шкафы для электромонтажа)
• Изготовлен по нормам IEC/EN 60529 (классификация степеней защиты IP)
• Ударопрочность сертифицирована по EN 50102 (стандарт IK)
• Сейсмическая устойчивость соответствует ГОСТ Р 55842-2013 (для условий России и стран СНГ)
• Порошковое покрытие соответствует GOST R ISO 12944-5 (защита от коррозии)

Преимущества

• Высокая механическая прочность благодаря двойному слою стали и усиленной двери
• Полная герметизация обеспечивает долгую работу даже в сырых и грязных условиях
• Порошковое покрытие не царапается, не выгорает на солнце и не нуждается в периодической окраске
• Реверсивная дверь снижает необходимость правильной ориентации при монтаже
• Сплошной фланец предотвращает попадание влаги через вводы кабелей
• Регулируемая пластина упрощает сборку и позволяет точно выставить оборудование
• Две точки запирания обеспечивают безопасность доступа и противостояние вскрытию

Ограничения применения

• Не предназначен для установки в помещениях с постоянными химическими парями (например, кислотные производства) - покрытие не устойчиво к агрессивным растворителям
• Отсутствие встроенной монтажной панели требует самостоятельной подготовки внутренних креплений
• Не рекомендован для установки в зонах с возможностью длительного погружения в воду - IP66 не гарантирует герметичность при затоплении
• Максимальная рабочая температура +50C; при более высоких значениях возможно перегрев оборудования внутри
• Не используется как основной источник тепла - нагревательные устройства должны быть установлены отдельно

Примеры использования

• Щит управления насосной станцией на открытой площадке
• Автоматический контроллер системы уличного освещения
• Электрошкаф на железобетонном столбе для питания сигнализации дороги
• Распределительный пункт на заводе с высокой запылённостью
• Аварийный выключатель на участках с риском удара механизмами

Практические советы

• Перед монтажом обязательно проведите пробный вывод кабелей через фланец - убедитесь, что они не будут пережиматься после закрывания двери
• При использовании в холодном климате используйте терморегуляторы и обогреватели, чтобы избежать конденсата внутри корпуса
• Проверяйте плотность прилегания двери - при необходимости подтяните болты замков, особенно после первых нескольких циклов открывания
• Для удобства обслуживания выбирайте место монтажа так, чтобы дверь могла полностью открыться без препятствий (минимум 600 мм свободного пространства перед шкафом)
• При креплении на столб используйте антивибрационные прокладки между корпусом и конструкцией - это продлит срок службы замков и петель
• Артикул r5st0862wmp совместим со всеми изделиями серии RAM block - можно использовать одинаковые аксессуары и крепления
