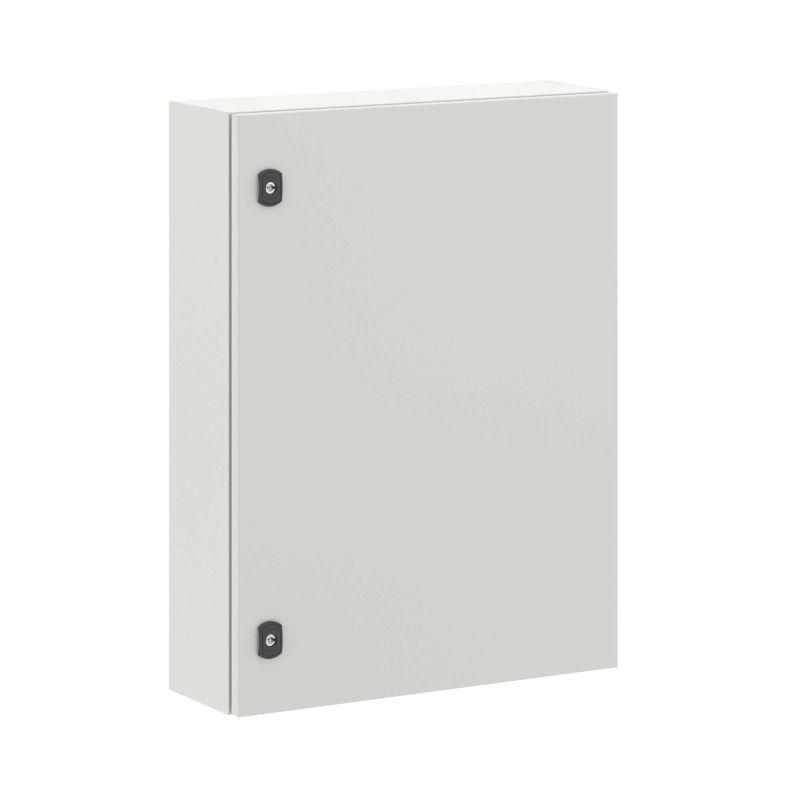

Корпус навесной STE с М/П ВхШхГ 800x600x200 мм | R5STE0862 DKC ДКС

Корпус навесной с монтажной панелью 800x600x200 мм IP66 от DKC (ДКС), артикул r5ste0862, предназначен для надежного размещения оборудования управления и распределения электроэнергии в условиях открытых площадок и сложных климатических сред. Благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP66, он выдерживает воздействие пыли, воды и механических ударов.

Назначение и область применения

Корпус навесной с монтажной панелью 800x600x200 мм IP66 используется для установки аппаратуры автоматизации, коммуникационных устройств, реле, контакторов, модулей ввода/вывода и других элементов электросистем. Подходит для внешних объектов: насосных станций, уличных щитов, пунктов управления технологическими процессами, энергообъектов, железнодорожных путей и промышленных территорий. Применяется там, где требуется защита от осадков, запыленности и случайных механических повреждений.

Технические характеристики

• Размеры: 800×600×200 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм с порошковым покрытием RAL 7035
• Монтажная панель: оцинкованная сталь 1,8 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Форма: прямоугольный, однодверный, со сплошным фланцем
• Цвет: серый матовый (RAL 7035)
• Тип поверхности: порошковое покрытие - устойчиво к царапинам и химическим воздействиям
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Застекленная дверь: да - позволяет визуально контролировать состояние внутреннего оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• С задней дверью: да - доступ к тыльной стороне для обслуживания кабельных вводов
• Возможность напольной установки: да - можно закрепить на основании
• Крепление на столбе: да - предусмотрены точки крепления
• Настенная установка: да - через угловые кронштейны
• Установка в стену: да - возможно встраивание в перегородку
• Соединяемый в ряд: да - несколько корпусов можно смонтировать рядом без зазора

Совместимость и монтаж

Корпус навесной с монтажной панелью 800x600x200 мм IP66 совместим с любым оборудованием, которое поместится внутри габаритов и соответствует требованиям к тепловыделению. Для монтажа используются предварительно подготовленные отверстия:

• На задней стенке - фланец для ввода кабелей Ø до 50 мм
• По углам - отверстия для крепления на стену, столб или платформу
• На монтажной панели - стандартизированные крепежные отверстия под DIN-рейки
• Дверь имеет два поворотных замка - обеспечивают плотное прилегание и безопасность
• При настенной установке рекомендуется использовать анкерные болты M8
• При креплении на столб - применяйте специальные хомуты с учетом диаметра опоры

Не требуются дополнительные адаптеры - все необходимые детали уже входят в комплект.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - исключает попадание пыли и струй воды под давлением
• Ударопрочность IK10 - соответствие EN 50102, гарантирует сохранность при падении предметов массой до 5 кг с высоты 40 см
• Сейсмическая устойчивость 9 баллов - допущено к использованию в сейсмоактивных регионах
• Климатические классы УХЛ1 / ОМ2 / ОМ3 - подходят для эксплуатации в суровых условиях России и стран СНГ
• Горючесть Г1 - материалы не поддерживают самостоятельное горение
• Комплексная система заземления в комплекте - провода заземления подключаются к корпусу и монтажной панели

Преимущества

• Высокая жесткость конструкции благодаря сварке из одного листа металла - снижается риск деформаций при вибрациях
• Порошковое покрытие RAL 7035 - долговечнее обычной краски, не выгорает на солнце, легко моется
• Реверсивная дверь - удобство при ограниченном пространстве вокруг корпуса
• Застекленная дверь + вентиляция - сочетают контроль состояния оборудования с теплоотводом
• Сплошной фланец - минимизация потерь герметичности при вводе кабелей
• Возможность множественных вариантов установки - универсальное решение для любого проекта
• Соединяемость в ряд - экономия места и унификация внешнего вида при групповой установке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Имеет температурный диапазон, ограниченный климатическим исполнением УХЛ1; при экстремальных ниже -40C проверьте работоспособность материалов
• Максимальная нагрузка на монтажную панель - около 30–40 кг; при большей массе оборудования используйте усиленные крепления
• Не следует применять в местах с постоянными взрывоопасными выбросами - не является взрывозащищённым (Ex-классом)
• При установке в стену необходимо соблюдать нормы противопожарной безопасности и предусматривать воздушный зазор между корпусом и конструкцией

Примеры использования

• Щит управления насосной станцией на автозаправке
• Распределительный пункт на улице для освещения парковой территории
• Автоматический щит на железной дороге для сигнализации пути
• Контрольный шкаф на заводе с повышенной влажностью и пылью
• Аппаратура связи на телеантенні или радиомачте
• Электрооборудование в сельскохозяйственных комплексах с сезонными перепадами температур

Практические советы

• Перед монтажом обязательно проверьте, чтобы входящие кабели имели наружный диаметр меньше 50 мм - иначе потребуется доработка фланца
• При установке на столб - используйте антикоррозийные прокладки между корпусом и опорой
• При настенной установке - учтите, что вес корпуса с оборудованием может достигать 50 кг; используйте двойные крепления
• При соединении нескольких корпусов в ряд - следите за уровнем и одинаковым шагом крепления
• Проверяйте герметичность после сборки: протестируйте дверь на плотность при помощи мыльного раствора и сжатого воздуха
• Обязательно подсоединяйте заземляющий провод к корпусу - даже если оборудование кажется “не опасным”
• При длительной эксплуатации - периодически очищайте вентиляционные решётки от пыли и грязи
