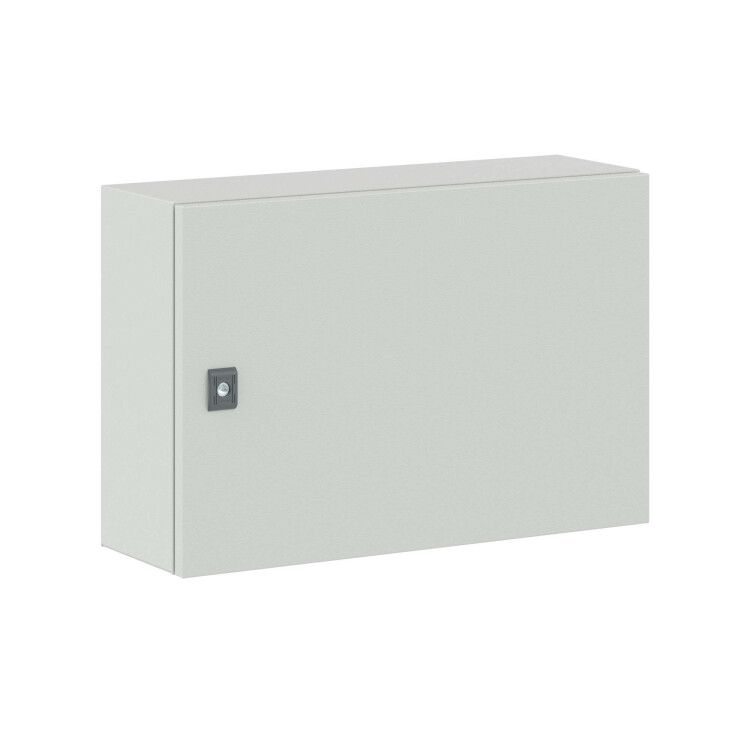

Корпус сварной навесной ST с М/П ВхШхГ 400 x 600 200 | R5ST0462 DKC ДКС

Корпус навесной сварной ST с монтажной платой 400x600x200 мм IP65-IP66 IK10 от DKC (ДКС) - надёжный щит для монтажа электрооборудования в условиях повышенной запылённости, влажности и риска механических воздействий. Артикул r5st0462 предназначен для наружной установки и совместим с метрическими креплениями.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 400x600x200 мм IP65-IP66 IK10 используется для размещения коммутационного оборудования: автоматических выключателей, контакторов, реле, модулей управления. Подходит для установки на фасадах зданий, опорах, в промышленных зонах, на открытых площадках. Благодаря высокой степени защиты и ударостойкости применяется там, где есть риск случайных ударов, вибраций или атмосферных осадков.

Технические характеристики

• Габариты: 400×600×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковая краска, серый цвет
• Застеклённая дверь: да
• Вентилируемая дверь: да
• Количество дверей: одна
• Замок: ключевой, с двойной бородкой 3 мм
• Крепление: навесное, возможно крепление на столб
• Соединение в ряд: допускается
• Подходит для метрического монтажа: да

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 400x600x200 мм IP65-IP66 IK10 имеет готовую монтажную плату с перфорацией под метрические крепления DIN-рейки и кронштейны. Для установки используются болты M6–M8 через отверстия в боковых стенках или крепёжные проушины на спинке. Возможна вертикальная установка на трубчатые опоры. Корпусы одной серии можно соединять в ряд - между ними остаётся технологический зазор для доступа и вентиляции. Установка требует соблюдения минимального расстояния от земли - не менее 1,5 м для исключения попадания грязи и воды.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (корпуса для электротехнических устройств) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость в соответствии с ISO 12944-C5. Все материалы не поддерживают горение и не выделяют токсичных веществ при нормальных условиях эксплуатации.

Преимущества

• Высокая жесткость конструкции благодаря сварному каркасу и усиленным стенкам
• Улучшенная герметизация: загиб кромки + вспененный полиуретан на внутренней стороне двери
• Монтажная плата из оцинкованной стали выдерживает нагрузку тяжёлого оборудования
• Защита от внешних факторов: IP66 и IK10 позволяют использовать корпус в экстремальных условиях
• Дверь с застеклением позволяет контролировать состояние оборудования без вскрытия
• Вентилируемая дверь снижает риск конденсата при температурных колебаниях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении
• Не рекомендуется для установки в средах с агрессивными химикатами (кислоты, щёлочи, растворители)
• Порошковое покрытие может повредиться при грубом обращении - не следует применять в местах с частым механическим контактом (например, на участках с интенсивным движением транспорта)
• Корпус не имеет встроенной системы охлаждения - при высоких тепловыделениях требуется дополнительная вентиляция или теплоотвод
• Размеры 400×600×200 мм ограничивают установку крупногабаритных устройств - проверяйте габариты оборудования перед монтажом

Примеры использования

• Электрощит на фасаде производственного цеха для управления конвейером
• Распределительный щит на опоре ЛЭП для релейной защиты
• Шкаф управления насосной станцией на открытом воздухе
• Контрольный пункт для систем автоматизации на объектах ЖКХ
• Аппаратура связи и сигнализации на уличных пунктах обслуживания

Практические советы

• Перед монтажом проверьте, что все кабельные вводы закрыты заглушками - они не входят в комплект и должны быть заказаны отдельно
• Используйте только крепёж из нержавеющей стали для долговечности в условиях влажности
• При установке на столб обеспечьте доступ к замку - он должен находиться на уровне 1,2–1,5 м от земли
• При необходимости увеличить степень защиты - используйте силиконовые уплотнители вокруг кабельных вводов
• Проверяйте плотность прилегания двери после сборки - вспененный слой должен равномерно деформироваться по всему контуру
• Для многократного открывания двери регулярно смазывайте петли - это продлит срок службы механизма
