Корпус сварной навесной ST с М/П ВхШхГ 600 x 400 | R5ST0664 DKC ДКС

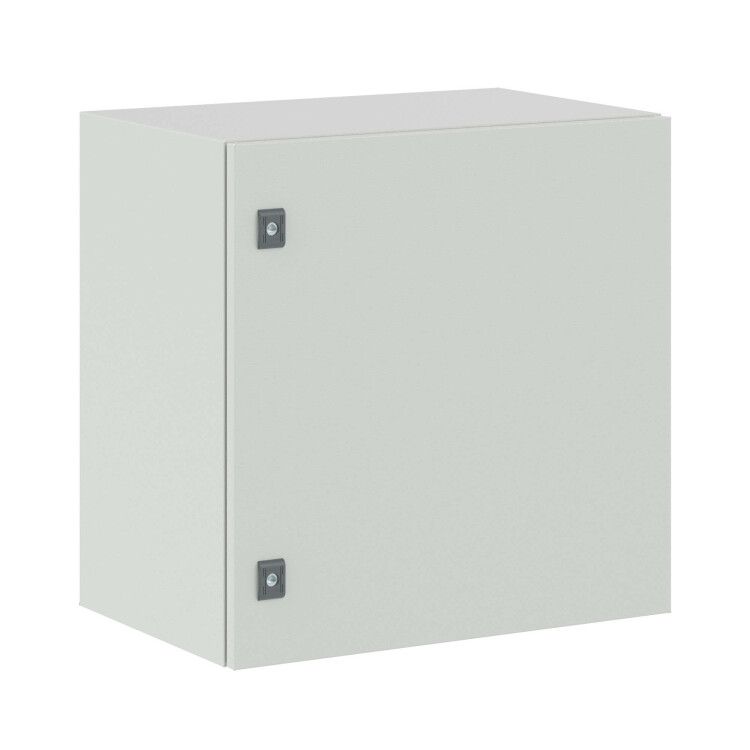

Корпус навесной с монтажной платой 600x600x400 мм IP65-IP66 IK10 от DKC (ДКС) - прочный щит для наружного и внутреннего монтажа оборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st0664 входит в серию RAM block и сочетает высокую защиту от внешних воздействий с надежной конструкцией для тяжелых нагрузок.

Назначение и область применения

Корпус предназначен для размещения электрооборудования: автоматических выключателей, контакторов, реле, модулей управления, преобразователей частоты и других компонентов. Подходит для установки на фасадах зданий, опорах, в цехах, на объектах ЖКХ, транспорта и промышленности. Благодаря степени защиты IP65/IP66 и ударопрочности IK10, корпус можно использовать вне помещений - на улице, в сырых или запыленных местах.

Технические характеристики

• Габариты: 600×600×400 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием (серый цвет)
• Толщина стенок: 1,2 мм; толщина двери: 1,5 мм
• Степень защиты: IP65 (защита от струй воды) / IP66 (защита от мощных струй воды)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж)
• Количество дверей: одна, со стеклом и вентиляционными отверстиями
• Замки: два, с ключом, тип - двойная бородка 3 мм
• Монтажная плата: регулируемая по глубине, из оцинкованной стали 1,8 мм
• Крыша: скатная, для отвода осадков
• Крепление: навесное, возможно крепление на столб
• Соединение: возможность монтажа нескольких корпусов в ряд
• Совместимость: метрический монтаж (стандарт M4–M10)

Совместимость и монтаж

Корпус имеет готовые отверстия для крепления на стену или столб. Монтажная плата легко перемещается вдоль направляющих - это позволяет адаптировать расположение оборудования под нужды системы. Для установки используются болты M6 или аналогичные. Установка возможна как вертикально, так и горизонтально. Корпусы одной серии можно соединить в ряд - для компактного размещения нескольких устройств. Стекло в двери обеспечивает визуальный контроль состояния оборудования без вскрытия. Вентиляция снижает риск перегрева при длительной работе.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и IEC 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к коррозии и химическим воздействиям. Наличие двух замков и загнутых кромок увеличивает безопасность от несанкционированного доступа и попадания влаги/пыли.

Преимущества

• Высокая механическая прочность - выдерживает удары, вандализм, падение предметов
• Эффективная герметизация: вспененный полиуретан на двери + загиб кромки = надежная защита от влаги и пыли
• Регулируемая монтажная плата - удобна для установки крупногабаритного оборудования
• Скатная крыша исключает скопление воды сверху
• Стекло в двери - позволяет контролировать состояние приборов без открывания
• Порошковая окраска - долговечное, устойчивое к царапинам и UV-излучению покрытие

Ограничения применения

Не предназначена для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подтоплении. Температурный режим не указан - при экстремальных температурах ниже –30C или выше +60C рекомендуется проверять совместимость установленного оборудования. Не следует использовать в средах с агрессивными химикатами (например, кислоты, растворители) - порошковое покрытие не устойчиво ко всем видам химического воздействия. Крепление на столб требует дополнительных кронштейнов - они не входят в комплект.

Примеры использования

• Уличный щит управления насосной станцией
• Распределительный щит на производственной линии с повышенным уровнем пыли
• Шкаф автоматики для систем освещения на автостраде
• Контрольный пункт для терминалов на железнодорожной станции
• Щит питания и управления для тепловых пунктов

Практические советы

• Перед монтажом проверьте, что габариты оборудования поместятся в глубину 400 мм - особенно важно для больших преобразователей частоты
• Используйте кабельные вводы с уплотнением - они должны соответствовать классу IP65/IP66
• При установке на столб используйте антивандальные кронштейны и фиксируйте корпус дополнительно
• Регулируемая монтажная плата позволяет менять положение после сборки - не затягивайте все крепления сразу
• При необходимости замены замка - используйте оригинальные детали (двухбородочные, 3 мм), чтобы сохранить уровень безопасности
• Для обслуживания в холодную погоду - убедитесь, что стекло не треснуло от перепада температур
