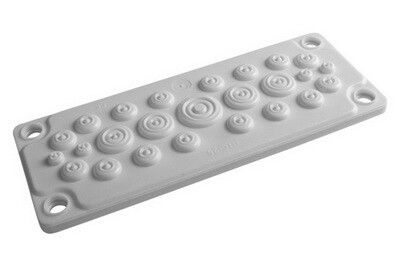

Кабельный ввод пластик V0 UL94 IP65 +130 - 40, 25 отверстий | R5HTC25 DKC ДКС

Ввод кабельный пластиковый V0 UL94, IP65, температурный диапазон +130…–40, 25 отверстий от DKC (ДКС) - герметичный элемент для надёжного прохода кабелей через стенки корпусов серии RAM block. Подходит для промышленной автоматизации, где важна защита от пыли, влаги и высоких температур.

Назначение и область применения

Этот ввод кабельный предназначен для герметичного вывода кабелей в корпуса и шкафы, особенно в условиях повышенной запылённости, влажности или перепадов температур. Применяется в системах автоматизации, на станках, конвейерах, в щитах управления и распределения энергии. Особенно эффективен при использовании с корпусами серии RAM block от DKC.

Технические характеристики

• Количество отверстий: 25 - позволяет одновременно провести до 25 кабелей различного диаметра;
• Материал: негорючий пластик класса горения V0 по UL94 - самозагасает после удаления источника пламени;
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления;
• Температурный диапазон: от –40 C до +130 C - работает в экстремально холодных и жарких средах;
• Форма исполнения: мембранная - эластичная прокладка плотно обжимает кабели без дополнительных фиксаторов;
• Галогены: отсутствуют - безопасен при возгорании, не выделяет токсичных паров;
• Цвет: светло-серый - совместим с большинством корпусов серии RAM block;
• Диаметр: 5/26 мм - оптимальный диапазон для кабелей с наружным диаметром от 5 до 26 мм.

Совместимость и монтаж

Ввод кабельный совместим с корпусами серии RAM block от DKC, включая модели CE и ST. Установка происходит путём вставки в предварительно просверленное отверстие в стенке шкафа. Мембрана самостоятельно адаптируется под диаметр каждого кабеля - не требует подгонки или дополнительных комплектующих. Для монтажа достаточно затянуть крепёжные болты по периметру - это обеспечивает равномерное давление и герметичность.

Учитывайте: посадочное отверстие в корпусе должно иметь точный диаметр, соответствующий габаритам ввода. Недостаточно точно просверленное отверстие снижает степень защиты IP65.

Безопасность и стандарты

• Класс горения V0 по UL94 - соответствие международному стандарту безопасности против распространения огня;
• IP65 - соответствие IEC 60529;
• Отсутствие галогенов - соответствует требованиям RoHS и экологическим нормам;
• Подтверждено применение в сейсмоопасных зонах - рекомендовано для использования в России и странах СНГ.

Преимущества

• Высокая герметичность даже при изменении диаметра кабелей - благодаря эластичной мембране;
• Устойчивость к широкому температурному диапазону - не трескается на морозе и не деформируется при нагреве;
• Негорючесть материала - минимизирует риск возгорания в случае аварии;
• Отсутствие галогенов - безопаснее при обслуживании и при возможном возгорании;
• Одинаковая совместимость с корпусами CE и ST - упрощает закупку и замену.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует защиту при длительном контакте с жидкостью;
• Не подходит для кабелей с диаметром менее 5 мм - мембрана не сможет плотно обжать слишком тонкий провод, теряя герметичность;
• Не рассчитан на механическую нагрузку - нельзя использовать как точку крепления для тяжёлых кабелей или тросов;
• Не следует использовать в средах с агрессивными химическими веществами - материал устойчив к обычной промышленной среде, но не к растворителям, маслам или кислотам.

Примеры использования

• Ввод кабелей питания и сигнализации в сборный шкаф управления станка CNC;
• Проход кабелей датчиков в шкаф автоматики на конвейере в пищевой промышленности;
• Герметизация входящих линий в распределительную коробку на открытой площадке с перепадами температур;
• Замена старых вводов в существующих корпусах RAM block при модернизации системы.

Практические советы

• Перед монтажом проверьте диаметр всех кабелей - он должен находиться в диапазоне 5–26 мм. Кабели меньше 5 мм лучше протягивать через отдельные вводы меньшего размера;
• При установке в корпуса с толщиной стенки более 8 мм используйте удлинители или переходники - иначе мембрана не будет плотно прилегать;
• Не перетягивайте крепёж - избыточное усилие может повредить мембрану и нарушить герметичность;
• При работе в условиях частой влажности или мытья шкафа - регулярно осматривайте вводы на предмет деформаций мембраны;
• Артикул r5htc25 - единственный вариант с 25 отверстиями в линейке DKC. Для других количеств используйте другие артикулы.
