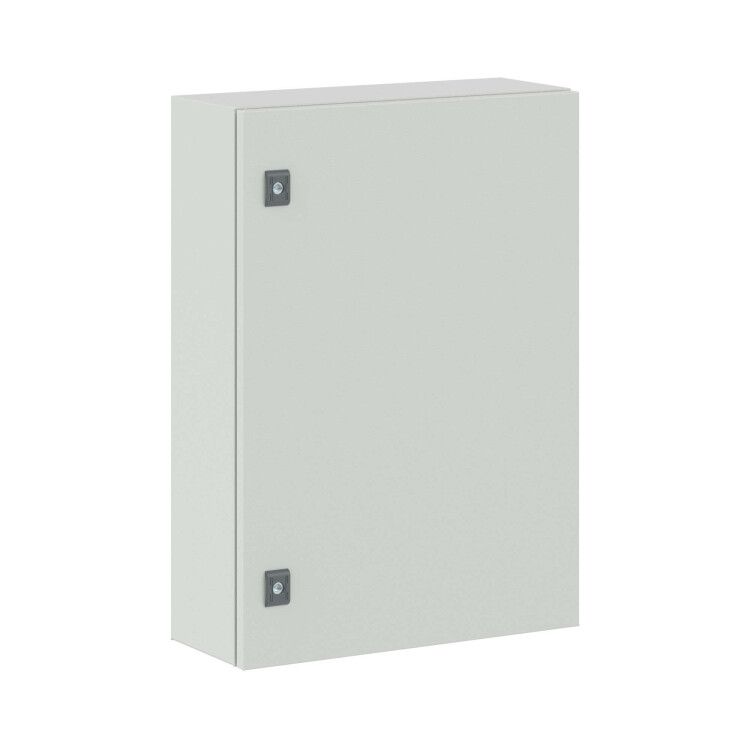

Корпус сварной навесной ST с М/П ВхШхГ 700 x 500 200 | R5ST0752 DKC ДКС

Корпус навесной ST с монтажной платой 700x500x200 мм IP65-IP66 IK10 от DKC (ДКС) - прочный щит для установки электрооборудования в условиях повышенной влажности, запылённости и механических воздействий. Артикул r5st0752 предназначен для наружного монтажа и совместим с метрическими креплениями.

Назначение и область применения

Корпус навесной ST с монтажной платой используется для защиты электронных и электромеханических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты, систем управления. Подходит для установки на фасадах зданий, опорах, в цехах, на открытых площадках и других местах, где требуется надёжная защита от внешних факторов. Благодаря степени защиты IP65/IP66 и ударопрочности IK10, корпус ST применяют там, где возможны прямые брызги воды, песок, пыль или случайные удары.

Технические характеристики

• Габариты: 700 × 500 × 200 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP65 (защита от струй воды) / IP66 (защита от мощных струй воды)
• Ударопрочность: IK10 (соответствует энергоимпульсу 20 Дж)
• Покрытие: порошковая краска, серый цвет
• Задняя дверь: есть
• Количество дверей: одна
• Количество замков: два, с двойной бородкой 3 мм
• Тип двери: застеклёная и вентилируемая
• Крепление: навесное, возможно крепление на столб
• Соединяемость: можно соединять в ряд с другими корпусами
• Совместимость: поддерживает метрический монтаж (M4–M10)

Совместимость и монтаж

Корпус навесной ST с монтажной платой оснащён жёстко закреплённой монтажной плитой из оцинкованной стали - она выдерживает нагрузку до 30 кг. Установка выполняется на стену или столб с помощью болтов через отверстия в боковых гранях. Для точного расположения оборудования используйте метрические крепёжные отверстия на плате. Корпусы можно ставить рядом друг с другом - они имеют выступы и пазы для плотного соединения в ряд, что снижает риск попадания влаги между шкафами. Застеклённая дверь обеспечивает визуальный контроль состояния оборудования, а вентиляционные отверстия позволяют отводить тепло без потери уровня защиты.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для распределительных щитов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие устойчиво к коррозии и UV-излучению, что делает корпус пригодным для длительной работы на открытом воздухе. Двойной замок с бородкой 3 мм препятствует несанкционированному доступу.

Преимущества

• Высокая механическая прочность: стальной каркас и усиленная дверь выдерживают серьёзные удары
• Надёжная герметизация: загиб кромки + вспененный полиуретан на внутренней стороне двери исключают проникновение влаги и пыли
• Удобная сборка: монтажная плата уже установлена - не требует самостоятельной фиксации
• Доступ к оборудованию: застеклённая дверь позволяет контролировать индикацию без вскрытия
• Антикоррозийная защита: порошковая окраска сохраняет целостность поверхности при перепадах температур и влажности

Ограничения применения

Корпус навесной ST не предназначен для установки в средах с постоянным погружением в воду, агрессивными химическими веществами или взрывоопасной атмосферой. Температурный режим ограничен: рекомендуется использовать при температурах от -25C до +55C. Нельзя применять в помещениях с высокой концентрацией паров кислот, щелочей или растворителей - это повредит покрытие. Также не следует устанавливать корпус в местах с постоянным прямым солнечным нагревом выше 60C - возможна деформация пластиковых элементов двери.

Примеры использования

• Электрощит на фасаде производственного цеха для управления насосами и конвейерами
• Распределительный щит на опоре ЛЭП для подключения автоматики освещения
• Шкаф управления на открытой автостоянке для системы видеонаблюдения
• Корпус для PLC и частотника на улице в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепёж на стене/столбе точно совпадали с отверстиями в корпусе - допуск +-2 мм
• Используйте антивандальные болты M8 для крепления на столб, особенно на открытых участках
• Не забудьте проложить кабели через гермовводы - входы без них нарушают класс IP65/IP66
• При необходимости модернизации: монтажная плата легко демонтируется - можно заменить её на более крупную, если потребуется
• Для обслуживания: открывайте дверь медленно - вспененный слой внутри может прилипнуть к раме после долгой эксплуатации
• Проверяйте состояние замков каждые 6 месяцев - смазывайте механизм графитовой смазкой, не используйте масла
