Корпус сварной навесной ST с М/П ВхШхГ 1000 x 600 300 | R5ST1063 DKC ДКС

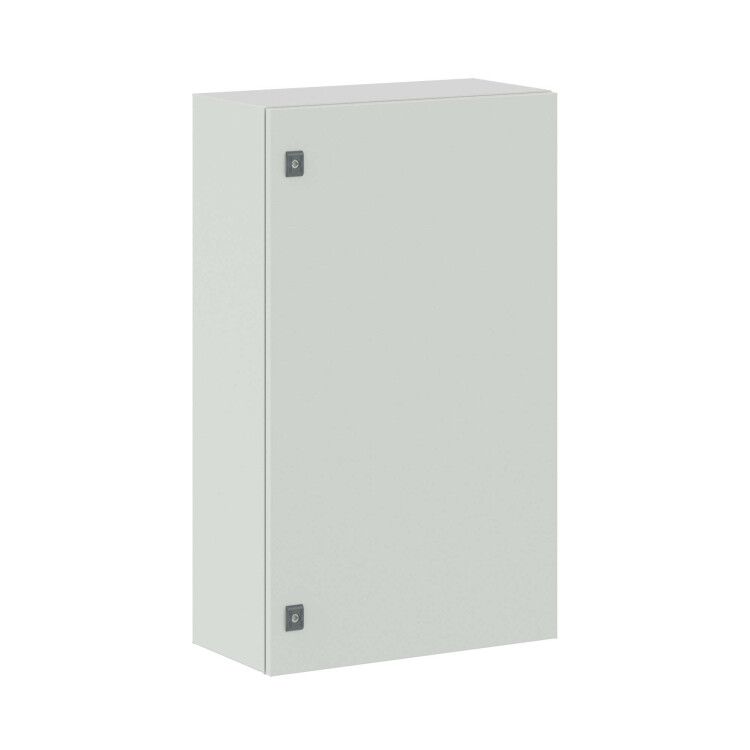

Корпус навесной сварной ST с монтажной платой 1000x600x300 мм IP65-IP66 IK10 от DKC (ДКС) - прочный щит для наружной установки оборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st1063 обеспечивает надежную защиту от пыли, влаги и механических воздействий, подходящую для промышленных объектов.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 1000x600x300 мм IP65-IP66 IK10 предназначен для размещения электрооборудования в условиях открытых площадок, на улице или в помещениях с повышенной влажностью и риском механических повреждений. Подходит для установки распределительных устройств, автоматических выключателей, контакторов, реле и других компонентов управления. Часто используется на заводах, насосных станциях, транспортных терминалах и объектах ЖКХ.

Технические характеристики

• Габариты: 1000 × 600 × 300 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 (полная защита от пыли и мощного струйного водяного потока)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж - эквивалент 5 кг груза, падающего с 40 см)
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Покрытие: порошковая краска, серый цвет
• Внутренняя отделка двери: слой вспененного полиуретана для усиления герметичности
• Крепление: навесное, возможно крепление на столб
• Вентиляция: да, вентилируемая дверь
• Защита от взлома: застекленная дверь
• Совместимость с метрическим монтажом: да

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 1000x600x300 мм IP65-IP66 IK10 имеет готовую монтажную плату, что исключает необходимость самостоятельной фиксации оборудования. Крепление осуществляется через отверстия в боковых стенках или на задней панели - подходит для крепления на стену или столб. Возможна установка нескольких корпусов в ряд благодаря совместимости с системой соединения. Для монтажа используются болты M6–M8. Убедитесь, что нагрузка на точку крепления соответствует весу заполненного корпуса (до ~50 кг с оборудованием).

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (стандарт для электротехнических корпусов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие IEC 62262. Серия RAM block прошла испытания на долговечность в условиях агрессивной среды. Все элементы выполнены из материалов, устойчивых к коррозии и перепадам температур от –25C до +50C.

Преимущества

• Высокая механическая прочность: стальной каркас и толстые двери обеспечивают защиту от удара, давления и вандализма
• Надежная герметизация: загиб кромки и полиуретановая прокладка гарантируют уровень IP66
• Удобная сборка: монтажная плата уже установлена, снижает время монтажа на 30–40%
• Доступ к оборудованию: две точки запирания и застекленная дверь позволяют контролировать состояние внутренних компонентов без вскрытия
• Антикоррозийное покрытие: порошковая окраска сохраняет внешний вид и функциональность при длительном использовании на улице

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Не рекомендуется для установки в зонах с химически активными парами (например, кислотные производства)
• Максимальная рабочая температура - +50C; при более высоких значениях требуется принудительное охлаждение
• Вес корпуса с оборудованием не должен превышать 50 кг при креплении на столб
• Не подходит для установки в местах с частыми взрывоопасными выбросами - не является взрывозащищённым

Примеры использования

• Электрощит на уличной подстанции для питания освещения дорог
• Контрольный шкаф на конвейере в пищевой промышленности
• Распределительный щит на насосной станции водоснабжения
• Шкаф управления автономной системой видеонаблюдения на территории предприятия
• Корпус для АВР на объектах с перебоями в питании

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы были закрыты заглушками - они не входят в комплект, но требуются для сохранения IP66
• Используйте только кабельные вводы с уплотнением IP66, иначе защита будет нарушена
• При установке на столб используйте анкерные болты и контрольные опоры - корпус большой массы требует надежной фиксации
• При необходимости модернизации - можно дополнять корпус другими элементами серии RAM block, так как все модели совместимы по форме и креплениям
• Проверяйте плотность закрытия двери ежегодно: при провисании замков может снижаться герметичность
