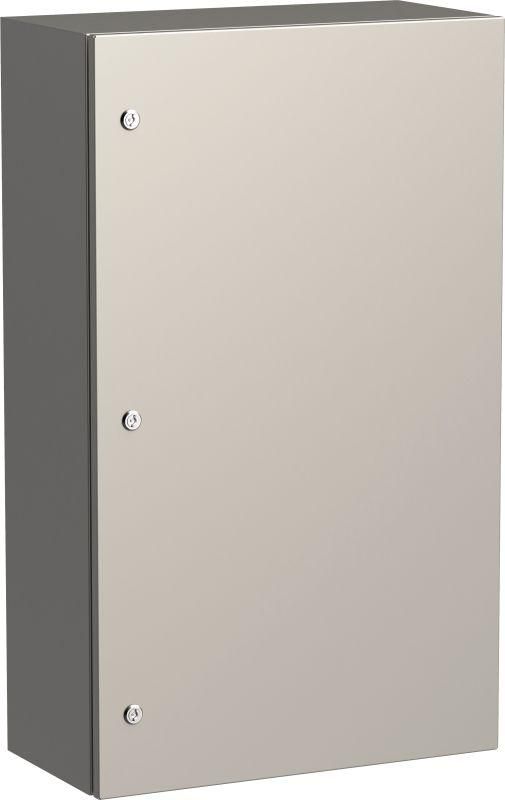

Корпус ЩМП-100.60.30 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-100-060-030-66

Корпус металлический ЩМП-100.60.30 (AISI 304) УХЛ1 IP66 1000х600х300мм от IEK - надёжная герметичная конструкция из нержавеющей стали для установки электрооборудования в агрессивных средах. Артикул ti5-11-n-100-060-030-66 соответствует серии TITAN и предназначен для промышленной автоматизации, пищевой и фармацевтической отраслей.

Назначение и область применения

ЩМП-100.60.30 используется как наружный или внутренний распределительный щит для компоновки автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств управления. Подходит для установки в условиях высокой влажности, перепадов температур, воздействия моющих средств и химикатов. Применяется на пищевых производствах, в фармацевтике, больницах, на объектах с постоянной мойкой оборудования, а также на открытых площадках - например, возле насосных станций, конвейеров или холодильных камер.

Технические характеристики

• Габариты: 1000×600×300 мм - позволяет разместить крупногабаритную аппаратуру без перегрузки
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к коррозии, кислотам, щелочам и бактериальному налёту
• Толщина стенок: 1,5 мм - обеспечивает жесткую конструкцию и ударостойкость
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Класс ударопрочности: IK09 (EN 50102) - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: УХЛ1 (-60…+40 C) - работает в суровых климатических зонах, включая холодные склады и зимние улицы
• Цвет: RAL 7035 (серый каменный) - устойчив к выцветанию, сочетается с промышленным дизайном
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Наличие замка: да - одноключевой механизм для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - съёмная стальная пластина с готовыми отверстиями под DIN-рейки
• Тип дверцы: одинарная - открывается на 180° для удобного обслуживания
• Тип крышки: закрытого типа - полностью герметичная, без вентиляционных решёток
• Способ монтажа: открытая установка - крепится болтами к стене, полу или опорной раме

Совместимость и монтаж

ЩМП-100.60.30 совместим с любыми стандартными DIN-рейками (TS35/7,5 и TS35/15), клеммниками, модульными автоматами и трансформаторами, установленными на монтажной панели. Для монтажа используются четыре сквозных отверстия в задней стенке - диаметр 8 мм, шаг 800×400 мм. Крепление рекомендуется выполнять на прочной поверхности (бетон, металл, кирпич). Монтажная панель снимается перед установкой проводов - это упрощает сборку и снижает риск повреждений. После монтажа панель фиксируется четырьмя саморезами. Герметизация дверцы осуществляется за счёт резинового уплотнителя - проверьте целостность уплотнителя перед первым запуском.

Безопасность и стандарты

• Соответствует требованиям EN 62208 (корпуса для электротехнических изделий)
• Соблюдает нормы EN 50102 по ударопрочности IK09
• Материал AISI 304 сертифицирован для контакта с продуктами питания (FDA, EC 1935/2004)
• Защита IP66 соответствует IEC 60529
• Не содержит свинца, кадмия и других токсичных веществ - безопасен для медучреждений

Преимущества

• Высокая коррозионная стойкость - не требует покраски, не ржавеет даже при постоянной влажности
• Легко моется - поверхность не впитывает грязь, допускается мойка паром и химическими дезинфекторами
• Жёсткая конструкция - не деформируется при механических нагрузках
• Съёмная панель - ускоряет сборку и ремонт, исключает необходимость демонтажа всего щита
• Широкий температурный диапазон - работает в регионах с экстремальным климатом

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет маркировки Ex)
• Не подходит для установки внутри жидкостей - IP66 не гарантирует длительное погружение
• Не рекомендуется использовать в местах с постоянным воздействием открытого пламени или сварочных брызг
• При монтаже в помещениях с повышенной радиацией требуется дополнительная проверка материалов
• При использовании в условиях сильной вибрации (например, на вибростолах) необходимо дополнительно крепить оборудование внутри

Примеры использования

• Щит управления конвейерной линией на мясокомбинате - выдерживает ежедневную мойку горячей водой и паром
• Распределительный щит на улице рядом с холодильной установкой - работает при -45 C без потери герметичности
• Автоматизированный пункт контроля качества в фармацевтическом цеху - не выделяет частиц, легко дезинфицируется
• Щит для насосной группы на очистных сооружениях - защищён от брызг хлора и серной кислоты

Практические советы

• Перед монтажом проверьте, что посадочные отверстия в стене точно совпадают с отверстиями в корпусе - используйте уровень
• При прокладке кабелей через входные отверстия применяйте кабельные вводы с уплотнением - иначе нарушится степень защиты IP66
• Не затягивайте болты монтажной панели слишком сильно - это может вызвать деформацию тонкой стали (1,5 мм)
• При эксплуатации в условиях сильной влаги регулярно осматривайте уплотнитель дверцы - при трещинах замените его
• Артикул ti5-11-n-100-060-030-66 - единственный вариант в серии TITAN с такими габаритами и классом защиты; аналоги имеют меньшую толщину или другую сталь
• ЩМП-100.60.30 можно комбинировать с другими корпусами серии TITAN - все элементы совместимы по креплениям и цвету
