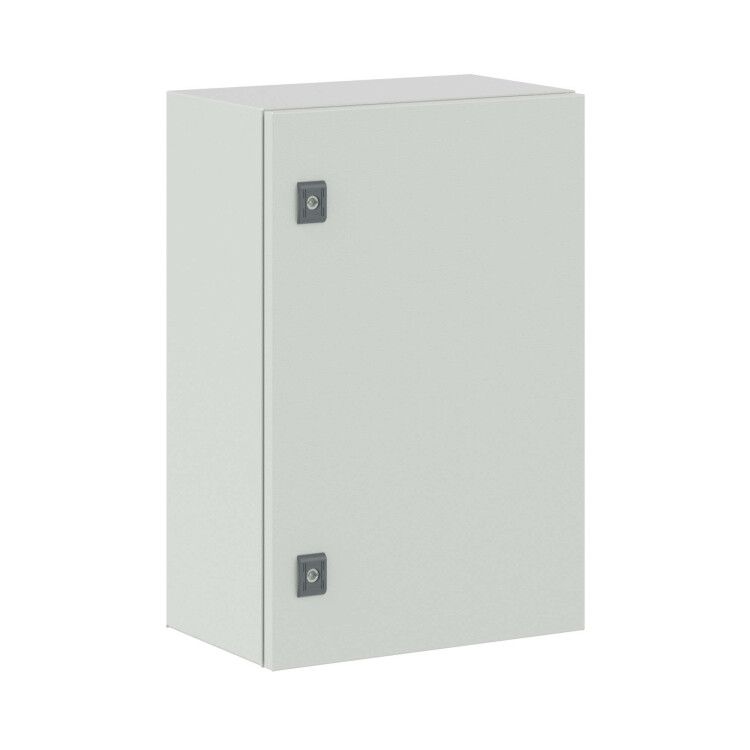

Корпус сварной навесной серии ST с М/П Размер: 600x400x250 мм (ВxШxГ) | R5ST0649 DKC ДКС

Корпус сварной навесной ST с монтажной платой 600x400x250 мм IP65-IP66 IK10 от DKC (ДКС) - прочный щит для наружной и промышленной установки, рассчитанный на жесткие условия эксплуатации. Артикул r5st0649 обеспечивает надежную защиту оборудования благодаря комбинированной системе герметизации, ударостойкой конструкции и совместимости с метрическими креплениями.

Назначение и область применения

Корпус сварной навесной ST с монтажной платой 600x400x250 мм IP65-IP66 IK10 предназначен для размещения электрооборудования в условиях повышенной запыленности, влажности и риска механических воздействий. Подходит для установки на фасадах зданий, опорах, в цехах, на объектах ЖКХ, транспорта и энергетики. Может использоваться как распределительный щит, пункт управления или место крепления автоматических выключателей, контакторов, модулей PLC.

Технические характеристики

• Габариты: 600 × 400 × 250 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная плата: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Количество дверей: одна
• Замки: два, с двойной бородкой 3 мм, под ключ
• Внутренняя отделка двери: слой вспененного полиуретана для усиления герметичности
• Крепление: навесное, возможно крепление на столб
• Вентиляция: да - вентилируемая дверь
• Защита от остекления: да - застекленная дверь
• Возможность соединения в ряд: да
• Совместимость с метрическим монтажом: да

Совместимость и монтаж

Корпус сварной навесной ST с монтажной платой 600x400x250 мм IP65-IP66 IK10 оснащен готовой монтажной планкой из оцинкованной стали - её можно использовать для крепления DIN-рейки, кронштейнов, трансформаторов и других элементов. Крепление осуществляется через четыре угловых отверстия в задней стенке. Для установки на столб предусмотрены специальные крепежные проушины. Все отверстия под болты соответствуют метрической системе M4–M8. При сборке убедитесь, что посадочные места под провода и кабельные вводы заранее подготовлены - в комплекте они не указаны.

Безопасность и стандарты

Конструкция корпуса соответствует требованиям IEC 62208 (для электрических распределительных устройств) и EN 62262 (стандарт IK10). Порошковое покрытие устойчиво к химическим веществам, перепадам температур и агрессивным средам. Наличие двух замков и застекленной двери снижает риск несанкционированного доступа. Внутренний уплотнитель из полиуретана обеспечивает долговечную герметичность без необходимости регулярной замены.

Преимущества

• Высокая механическая прочность - IK10 позволяет применять корпус в местах с риском случайных ударов или вандальных действий
• IP66 гарантирует работу в дождь, снег, песчаные бури и на открытых площадках
• Монтажная плата толщиной 1,8 мм выдерживает нагрузку до 50 кг - подходит для тяжелого оборудования
• Загиб кромки корпуса исключает попадание воды и грязи внутрь
• Вентилируемая дверь с защитным стеклом сочетает теплоотдачу и видимость состояния оборудования
• Возможность соединения нескольких корпусов в ряд - удобно для масштабирования систем

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• Не рекомендуется для установки в зонах с агрессивными химикатами (например, кислоты, растворители) - порошковое покрытие не устойчиво ко всем типам химии
• Пластиковое стекло двери не выдерживает высоких температур выше +70 C - не применяйте рядом с нагревательными элементами
• Корпус не имеет встроенных терморегуляторов или вентиляторов - при высокой тепловой нагрузке требуется внешнее охлаждение
• Нет встроенного кабельного ввода - необходимо докупать и монтировать самостоятельно

Примеры использования

• Электрощит на уличном столбе для питания освещения парковой зоны
• Распределительный щит на производстве - управление конвейером с частотником и ПЛК
• Шкаф управления насосной станцией в условиях повышенной влажности
• Контрольный пункт для системы видеонаблюдения на автостоянке
• Аппаратный шкаф для АСУ ТП на объектах ТЭК

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной плате вашему оборудованию - используйте шаблон или пробную сборку
• При установке на столб используйте антивандальные болты и контргайки - корпус тяжелый, и ветровая нагрузка может вызвать люфт
• Избегайте прямого попадания солнца на дверь - хотя покрытие устойчиво, длительный нагрев снижает срок службы уплотнителей
• Для кабельных вводов выбирайте модели с резиновым уплотнением и зажимом - это сохранит IP66 при многократных подключениях
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - минимум 10 мм для вентиляции и обслуживания
• Проверяйте состояние замков каждые 6 месяцев - особенно в соленом воздухе (прибрежные районы)
