Корпус сварной навесной ST с М/П ВхШхГ 500 x 300 | R5ST0553 DKC ДКС

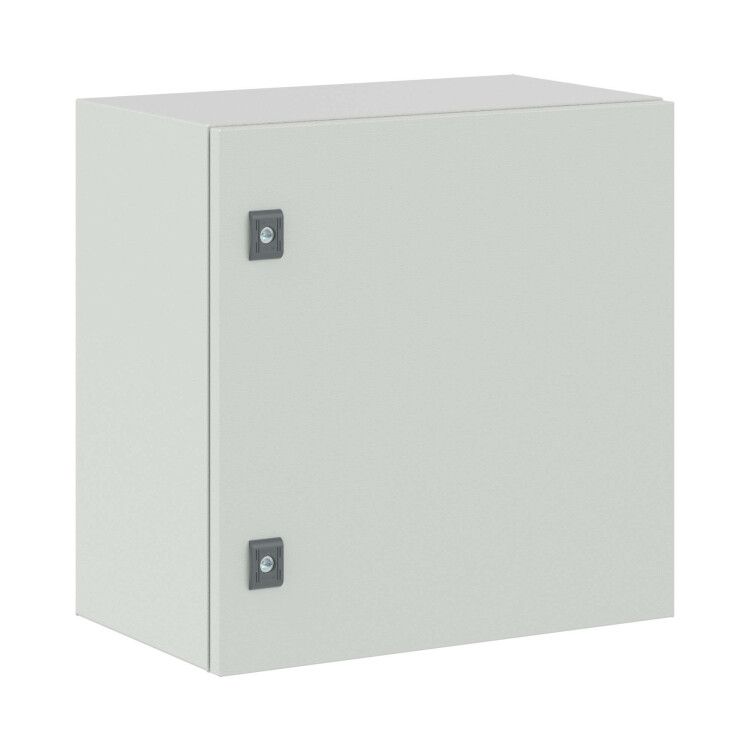

Корпус навесной ST с монтажной платой 500x500x300 мм IP65-IP66 IK10 от DKC (ДКС) - это прочный щит для наружного и внутреннего монтажа электрооборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st0553 входит в серию RAM block и сочетает высокую защиту от внешних воздействий с надежной конструкцией для тяжелых нагрузок.

Назначение и область применения

Корпус навесной ST с монтажной платой предназначен для размещения распределительных устройств, автоматических выключателей, контакторов, реле и другого оборудования в условиях повышенной влажности, запыленности или возможного механического воздействия. Подходит для установки на фасадах зданий, в подъездах, на производственных площадках, в насосных станциях и других местах, где требуется защита от погодных условий. Благодаря степени защиты IP65/IP66 и ударопрочности IK10, корпус можно использовать как на улице, так и в промышленных помещениях с агрессивной средой.

Технические характеристики

• Габариты: 500×500×300 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием (серый цвет)
• Толщина стенок корпуса: 1,2 мм
• Толщина двери: 1,5 мм
• Монтажная плата: оцинкованная сталь, толщина 1,8 мм
• Степень защиты: IP65 (защита от струй воды) / IP66 (защита от мощных струй воды)
• Ударопрочность: IK10 (выдерживает удар энергией 20 Дж)
• Количество дверей: одна
• Замки: два, под ключ с двойной бородкой 3 мм
• Внутренняя отделка двери: слой вспененного полиуретана для усиления герметичности
• Тип поверхности: матовая, с порошковым напылением
• Крепление: навесное, возможно крепление на столб
• Вентиляция: да - вентилируемая дверь
• Защита от взлома: застекленная дверь + двойной замок
• Соединение в ряд: возможно

Совместимость и монтаж

Корпус навесной ST с монтажной платой 500x500x300 мм IP65-IP66 IK10 оснащен готовой монтажной платой из оцинкованной стали, что исключает необходимость самостоятельной установки крепежных профилей. Все отверстия под крепление оборудования уже соответствуют метрической системе - удобно для стандартных DIN-рейок и крепежа M4–M6. Для монтажа используются болты через отверстия в боковых стенках или кронштейны на задней панели. Возможна установка на вертикальную опору (столб) - предусмотрены специальные крепежные элементы. Корпусы одной серии легко соединяются в ряд, образуя единый блок - идеально для централизованного управления оборудованием.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для электротехнических шкафов) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие стандарту IEC 62262. Порошковое покрытие обеспечивает антикоррозийную стойкость в соответствии с ISO 12944. Наличие двух замков и застекленной двери соответствует нормам безопасности для доступа персонала в электрощитовые помещения.

Преимущества

• Высокая механическая прочность - выдерживает удары, давление и случайные повреждения
• Эффективная герметизация: загиб кромки + полиуретановый уплотнитель снижают риск проникновения влаги и пыли
• Монтажная плата толщиной 1,8 мм позволяет крепить тяжелые компоненты без деформаций
• Вентилируемая дверь способствует естественному теплообмену, снижая риск перегрева
• Порошковое покрытие устойчиво к химическим веществам, УФ-излучению и перепадам температур
• Две точки запирания обеспечивают надежную защиту от несанкционированного доступа

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не гарантирует герметичность при длительном подводном положении
• Стальной корпус имеет значительный вес - требует прочного основания при монтаже
• Не рекомендуется для установки в зонах с частыми взрывоопасными выбросами - отсутствует взрывозащита (Ex-маркировка)
• Порошковое покрытие может повредиться при грубом обращении - не следует использовать в условиях постоянного трения или абразивного воздействия
• Внутренний объем ограничен - для крупногабаритного оборудования (например, частотных преобразователей >5 кВт) может потребоваться более глубокий корпус

Примеры использования

• Уличный распределительный щит для освещения парковой территории
• Шкаф управления насосной станцией на водопроводе
• Корпус для автоматики конвейера на пищевом производстве
• Распределительный пункт на объекте ЖКХ с открытой установкой
• Центральный щит управления в цехе с высокой запыленностью

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на монтажной плате совпадали с размерами вашего оборудования - типоразмер 500×500 мм подходит для большинства стандартных решений, но тяжелые устройства требуют дополнительной фиксации
• Из-за наличия вентилируемой двери используйте фильтры или сетки на воздухозаборниках, если в окружающей среде много пыли
• При установке на столб обязательно закрепите корпус антивандальными болтами - особенно в общественных зонах
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор между ними - не менее 10 мм для проветривания и обслуживания
• Проверяйте состояние уплотнителей и замков каждые 6–12 месяцев - особенно после зимних периодов с перепадами температур
• Артикул r5st0553 - единственный вариант в этой серии с такой комбинацией габаритов и монтажной платой; другие модели серии RAM block имеют меньшие или большие размеры
